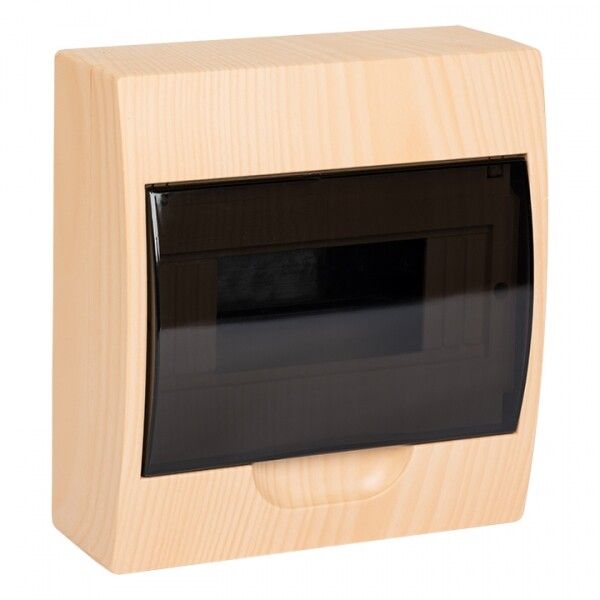

Щит распределительный навесной ЩРН-П- 8 светлое дерево IP41 EKF PROxima | pb40-n-8-light

Щит распределительный навесной ЩРН-П-8 светлое дерево IP41 от EKF PROxima - компактный корпус для монтажа модульной аппаратуры в жилых и общественных зонах. Корпус выполнен из ABS-пластика с имитацией светлого дерева, что позволяет гармонично вписать щит в интерьер, особенно в домах с деревянной отделкой.

Назначение и область применения

Щит распределительный навесной ЩРН-П-8 светлое дерево IP41 предназначен для установки модульных устройств: автоматических выключателей, УЗО, реле времени, устройств контроля и других элементов коммутационной аппаратуры. Подходит для внутренней проводки в квартирах, офисах, магазинах и частных домах. Особенно эффективен там, где важна эстетика - например, в интерьерах с деревянными панелями, паркетом или натуральной фактурой стен.

Технические характеристики

• Количество модулей DIN: 8 (стандартная ширина одного модуля - 17,5 мм)
• Степень защиты: IP41 - защищает от твёрдых частиц крупнее 1 мм и от вертикально падающих капель воды
• Материал корпуса: ABS-пластик - ударопрочный, не поддерживающий горение, устойчивый к перепадам температур
• Количество рядов: один - односторонняя компоновка модулей
• Способ монтажа: открытая установка на стену (накладной тип)
• Тип крышки: закрытого типа с прозрачной дверцей - позволяет видеть состояние контактов без вскрытия
• Цвет: имитация светлого дерева - естественная текстура, не требует покраски
• Гарантийный срок: 60 месяцев (5 лет)
• DIN-рейка: встроена - совместима с любыми стандартными модулями 35 мм

Совместимость и монтаж

Щит распределительный навесной ЩРН-П-8 светлое дерево IP41 совместим с любой модульной аппаратурой, соответствующей стандарту DIN EN 60715. Монтаж выполняется на ровную поверхность с помощью саморезов через предварительно подготовленные отверстия в задней стенке. Прозрачная дверца открывается вертикально - это удобно при расположении щита рядом со стеной или в углу, где невозможно открыть дверцу в сторону. Для правильной сборки используйте только рекомендованную производителем фурнитуру - не применяйте саморезы длиннее 12 мм, чтобы не повредить внутренние элементы.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-3 для распределительных щитов. Крышка обеспечивает механическую защиту от случайного прикосновения к токоведущим частям. Наличие прозрачной дверцы снижает риск ошибочного доступа к оборудованию. Пластиковый корпус не проводит ток и не нагревается при нормальном режиме работы.

Преимущества

• Эстетичный внешний вид - имитация древесины делает щит незаметным в интерьере
• Удобство обслуживания - прозрачная дверца позволяет контролировать состояние автоматов без вскрытия
• Высокая надёжность - ABS-пластик устойчив к влаге, химическим воздействиям и деформации
• Простота монтажа - готовая DIN-рейка и продуманные места для крепления ускоряют установку
• Долгий срок службы - гарантия 5 лет подтверждает качество материалов и сборки

Ограничения применения

Щит распределительный навесной ЩРН-П-8 светлое дерево IP41 не предназначен для установки вне помещений - степень защиты IP41 недостаточна для улицы, сырых подвалов или мест с постоянным попаданием брызг. Также он не рассчитан на установку мощных устройств свыше 8 модулей - превышение нагрузки может вызвать перегрев или затруднённый доступ к контактам. Не используется в средах с высокой запылённостью или агрессивными газами - пластик не имеет специального антикоррозийного покрытия.

Примеры использования

• Распределительный щит в квартире - для групп освещения, розеток и бытовой техники
• Административное помещение - управление кондиционированием, сигнализацией, сетью
• Частный дом с деревянной отделкой - визуально сливаются с потолочными балками или панелями
• Магазин или кафе - компактное решение для скрытого монтажа в нишах или за декоративными панелями

Практические советы

• Перед монтажом проверьте глубину стены - щит выступает на 60–70 мм, убедитесь, что есть свободное пространство
• Не перегружайте модули: 8 мест - это максимум; если требуется больше - выбирайте модель с 12 или 16 модулями
• При использовании в деревянных домах соблюдайте противопожарные нормы - между щитом и деревянной поверхностью оставляйте воздушный зазор минимум 5 мм
• Для лучшей герметизации входов кабелей используйте резиновые вводы - они продаются отдельно, но совместимы с этим щитом
• При замене оборудования не снимайте крышку полностью - достаточно открыть её до упора благодаря вертикальному механизму
