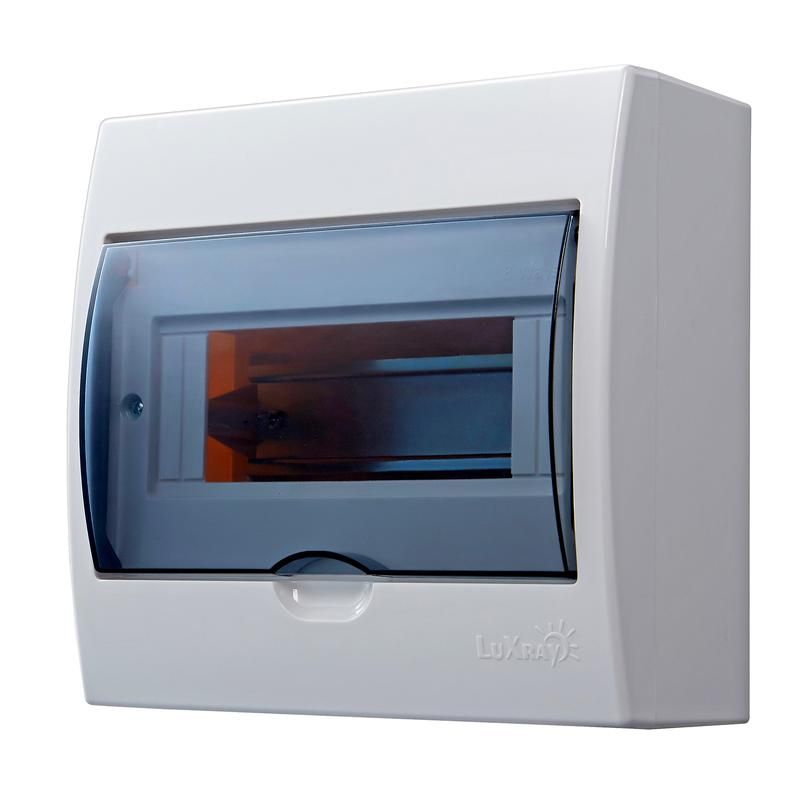

Бокс Luxray ЩРН-П-8 LEZARD 731-2000-008

Бокс распределительный малогабаритный ЩРН-П-8 от бренда LEZARD - компактная герметичная коробка для монтажа коммутационного оборудования в условиях повышенной влажности, пыли или на улице. Артикул 731-2000-008 подходит для установки автоматических выключателей, УЗО, клеммников и других элементов до 4 модулей.

Назначение и область применения

ЩРН-П-8 предназначен для защиты внутреннего электрооборудования от внешних воздействий. Коробка используется там, где требуется надёжная изоляция от воды, пыли и механических повреждений. Подходит для установки в помещениях с высокой влажностью - например, в ванных, подвалах, на кухнях, а также на улице - возле входов, вентиляционных шахт, на фасадах зданий.

Технические характеристики

• Габариты: 150×100×80 мм (Ш×В×Г)
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Материал корпуса: самозатухающий ABS-пластик
• Цвет: серый
• Количество модулей: до 4 (по стандарту DIN 35 мм)
• Тип крышки: съемная, с уплотнителем
• Крепление: на стену через отверстия в задней стенке

Совместимость и монтаж

ЩРН-П-8 совместим со всеми стандартными модульными устройствами, установленными на DIN-рейке. Для монтажа достаточно закрепить коробку на стене с помощью дюбелей или саморезов, затем зафиксировать DIN-рейку внутри и смонтировать оборудование. Крышка плотно закрывается благодаря резиновому уплотнителю - перед сборкой проверьте, чтобы он не был перекошен или поврежден. Отводы для кабелей расположены снизу и сбоку - выбирайте нужный вариант в зависимости от маршрута проводки.

Безопасность и стандарты

Корпус выполнен из материала, соответствующего требованиям UL94 V-0 - самозатухающий при контакте с открытым пламенем. Соответствует ГОСТ Р 50030.2 и IEC 60947-1 для распределительных щитов низкого напряжения. Применяется в системах до 1000 В переменного тока и 1500 В постоянного тока.

Преимущества

• Уменьшенные габариты позволяют устанавливать ЩРН-П-8 даже в ограниченном пространстве
• Высокая степень защиты IP65 обеспечивает долгую работу в сложных условиях
• Пластиковый корпус не ржавеет, не требует окраски и легко моется
• Съёмная крышка с уплотнителем позволяет быстро получить доступ к оборудованию без демонтажа всего щита

Ограничения применения

• Не предназначена для установки в местах с постоянным погружением в воду - IP65 не гарантирует герметичность при длительном подтоплении
• Не рекомендуется использовать в средах с агрессивными химическими веществами (например, кислоты, растворители)
• Максимальная нагрузка - 4 модуля; более крупные схемы потребуют увеличенную модель
• Не поддерживает встраивание в стены - только поверхностный монтаж

Примеры использования

• Распределительный щиток на этаже многоквартирного дома для групп освещения
• Защита УЗО и автомата у входа в частный дом
• Контроль питания насоса в канализационной камере
• Локальный щит управления на производственной линии

Практические советы

• Перед монтажом убедитесь, что посадочные отверстия под кабели соответствуют диаметру используемых жил - не перегружайте их, чтобы не нарушить герметичность
• Используйте кабельные вводы с зажимами - они предотвращают провисание проводов и снижают риск повреждения изоляции
• При использовании в холодных регионах учтите, что пластик становится менее эластичным при температуре ниже –20 C - осторожно открывайте крышку
• Артикул 731-2000-008 идеально сочетается с другими изделиями серии ЩРН-П - если в будущем понадобится расширение системы, можно выбрать аналогичный корпус
