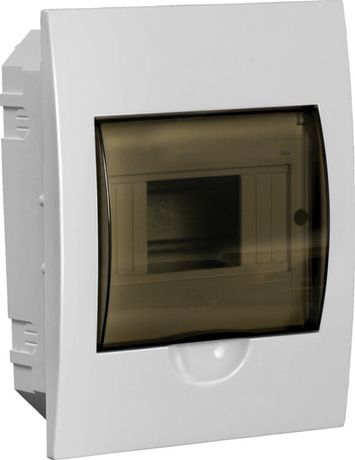

Бокс ЩРВ-П-6 модулей встраиваемый пластик IP41 (222х172х92мм) | MKP12-V-06-41-G GENERICA IEK

Бокс встраиваемый ЩРВ-П-6 пластиковый с черной прозрачной дверью IP41 (222х172х92 мм) от GENERICA и IEK предназначен для скрытой установки в стене и сборки распределительных щитов в жилых помещениях. Его компактные габариты и наличие DIN-рейки позволяют разместить шесть модульных устройств - от автоматов до таймеров освещения.

Назначение и область применения

ЩРВ-П-6 используется для монтажа коммутационных и защитных устройств в квартирах, частных домах и других объектах с внутренней проводкой. Подходит для сборки щитков осветительных цепей, групп розеток, систем управления освещением. Устройство не предназначено для наружной установки или помещений с высокой влажностью - например, ванных комнат или подвалов.

Технические характеристики

• Количество модулей DIN: 6 (стандарт 17,5 мм каждый)
• Степень защиты: IP41 - защита от твёрдых частиц больше 1 мм и вертикально падающих капель воды
• Материал корпуса: термостойкий пластик, белого цвета
• Глубина монтажа: 56 мм - требует соответствующего углубления в стене
• Размеры корпуса: 222×172×92 мм (Ш×В×Г)
• Тип крышки: закрытого типа, с прозрачной дверью чёрного цвета
• Климатическое исполнение: УХЛ3 - допустимо использование в отапливаемых помещениях с умеренным климатом
• Диапазон рабочих температур: от -5C до +40C
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Наличие DIN-рейки: да, предварительно установленная
• Количество рядов: один

Совместимость и монтаж

ЩРВ-П-6 рассчитан на скрытую установку в стене. Для монтажа требуется подготовить нишу глубиной не менее 56 мм. Корпус фиксируется с помощью штукатурки или раствора - специальные крепёжные элементы в комплект не входят. Прозрачная дверца позволяет контролировать состояние устройств без вскрытия щита. Все модульные устройства (Автоматические выключатели, УЗО, дифавтоматы) устанавливаются на DIN-рейку стандартной ширины 35 мм.

Безопасность и стандарты

ЩРВ-П-6 соответствует требованиям ГОСТ Р 50030.2 и обеспечивает степень защиты IP41, что исключает доступ крупных предметов и попадание вертикальных капель воды. Материал корпуса не поддерживает горение и устойчив к механическим воздействиям. Климатическое исполнение УХЛ3 указывает на соответствие условиям эксплуатации в отапливаемых зонах с нормальной влажностью.

Преимущества

• Прозрачная дверца - возможность визуального контроля состояния аппаратов без открывания
• Встроенная DIN-рейка - экономия времени при сборке щита
• Компактные размеры - подходят для ограниченных ниш в перегородках
• Высокая надёжность материала - пластик не корродирует и не деформируется при нормальных условиях
• Совместимость с популярными модульными устройствами всех основных брендов

Ограничения применения

• Не подходит для установки во влажных помещениях (ванна, баня, бассейн) - IP41 недостаточно для защиты от брызг
• Не рекомендуется использовать при температурах ниже -5C - возможна хрупкость пластика
• Не предназначен для наружного монтажа или мест с повышенным уровнем запылённости
• Не имеет встроенной системы вентиляции - при большой нагрузке возможен перегрев внутри
• Требуется точная подготовка ниши - отклонение по глубине более чем на 5 мм затруднит установку

Примеры использования

• Электрощиток в квартире: 3 автомата на розетки, 2 на освещение, 1 УЗО
• Система управления светом: таймер + датчик движения + автомат защиты
• Распределительный щит в коридоре дома: группы освещения и бытовой техники
• Подключение энергосберегающих систем: диммеры, реле времени, контроллеры

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть минимум 56 мм, иначе корпус не войдёт
• При использовании большого числа мощных автоматов (например, 25 А и выше) предусмотрите свободное пространство вокруг них для теплоотвода
• Не используйте ЩРВ-П-6 вместо щитка с IP54 - даже малые брызги из ванной могут повредить контакты
• При замене оборудования не снимайте дверцу полностью - достаточно открыть её на петлях
• Артикулы mkp12-v-06-41-g от GENERICA и IEK взаимозаменяемы - совпадают по форме, размерам и функциям
