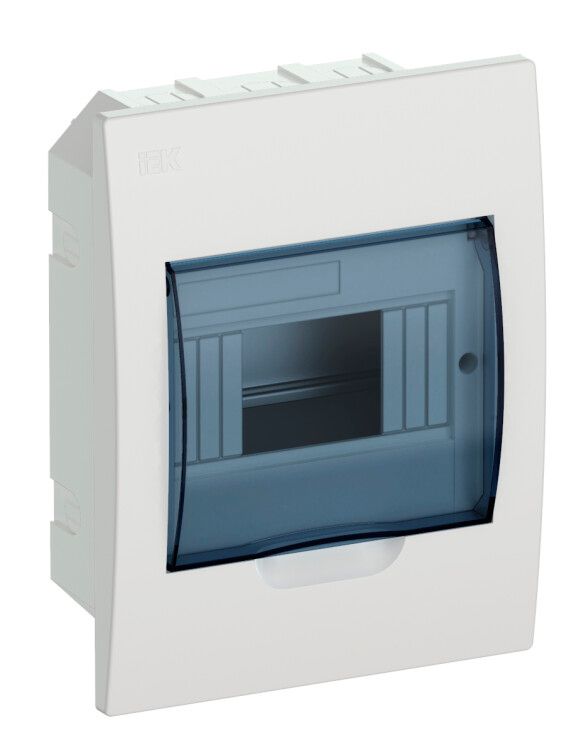

Корпус встраиваемый ЩРВ-П-6 Krepta 3 IP41 пластик. бел. IEK MKP12-V-06-40-20

Корпус встраиваемый ЩРВ-П-6 IP41 пластиковый белый скрытый монтаж прозрачная дверь от IEK - это надежный щит для внутренней установки в стену, предназначенный для размещения модульных аппаратов в осветительных и слаботочных сетях. Артикул mkp12-v-06-40-20 соответствует серии KREPTA и рассчитан на длительную эксплуатацию в условиях жилых и общественных зданий.

Назначение и область применения

ЩРВ-П-6 используется для сборки распределительных щитов внутри помещений. Внутрь корпуса устанавливаются автоматические выключатели, УЗО, дифавтоматы, таймеры, устройства управления освещением и другие модульные элементы. Подходит для осветительных цепей, систем безопасности, домашних автоматизированных решений. Корпус предназначен исключительно для скрытой установки в стену - не применяется на открытой поверхности.

Технические характеристики

• Номинальное напряжение: 380 В - допустимо использование в однофазных и трехфазных сетях до этого значения;
• Номинальный ток: 63 А - максимальный ток, который может проходить через коммутируемые устройства внутри щита;
• Количество модулей DIN: 6 - позволяет разместить до 6 стандартных модулей шириной 17,5 мм;
• Степень защиты: IP41 - защищает от твердых частиц больше 1 мм и вертикально падающих капель воды; не подходит для влажных или уличных условий;
• Материал корпуса: АБС-пластик - ударопрочный, самозатухающий, не поддерживающий горение;
• Глубина монтажа: 56 мм - требует подготовленного углубления в стене такой же глубины;
• Диапазон рабочих температур: от -20 до +80 C - работает в большинстве интерьерных условий, включая неотапливаемые помещения;
• Климатическое исполнение: УХЛ3 - рассчитан на умеренный и холодный климат с возможностью повышенной влажности внутри зданий;
• Срок службы: 15 лет - при соблюдении условий эксплуатации и правильном монтаже;
• Цвет: белый - сочетается с большинством отделочных материалов;
• Комплектация: некомплектный - DIN-рейка и прозрачная дверь есть, остальное - отдельно;
• Нормативный документ: ТУ 27.90.33-003-83135016-2017 - сертифицировано по российским требованиям.

Совместимость и монтаж

Корпус совместим со всеми стандартными модульными устройствами, установленными на DIN-рейке 35 мм. Предварительно выштампованные вводы позволяют заводить кабели с любой стороны - сверху, снизу, справа или слева. Для фиксации в стене используются два отверстия под крепеж - рекомендуется использовать дюбеля подходящего диаметра. Глубина 56 мм требует точного подбора ниши - недостаточно глубокая заделка снижает надежность крепления. Прозрачная дверца открывается на петлях, обеспечивает доступ к аппаратуре без демонтажа корпуса. Нулевая шина крепится на специальную планку внутри - ее можно заменить при необходимости.

Безопасность и стандарты

ЩРВ-П-6 выполнен из самозатухающего АБС-пластика, что соответствует требованиям пожарной безопасности. Степень защиты IP41 обеспечивает защиту от случайного контакта с частями внутри щита и попадания крупных капель воды - например, при протечках потолка. Соответствует российскому техническому регламенту ТУ 27.90.33-003-83135016-2017. Код в реестре РЭ-226/19 подтверждает соответствие требованиям к радиоэлектронной продукции.

Преимущества

• Прочная конструкция из АБС-пластика - устойчив к механическим воздействиям и перепадам температур;
• Прозрачная дверца - позволяет контролировать состояние аппаратов без вскрытия щита;
• Выштампованные вводы - экономят время при прокладке кабелей, не требуется сверление;
• Фиксированная DIN-рейка - надежно удерживает оборудование, не провисает;
• Универсальные винты - совместимы с большинством крепежных систем;
• Маркировочная лента в комплекте - упрощает идентификацию цепей после монтажа.

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP41 не защищает от брызг, дождя или пыли в значительных объемах;
• Не подходит для помещений с постоянной высокой влажностью (баня, бассейн) - риск конденсата и коррозии клемм;
• Максимальная нагрузка - 63 А; при больших токах требуется более мощный щит;
• Некомплектный состав - необходимо дополнительно закупать DIN-рейку (хотя она уже есть), нулевые шины, клеммы, крепеж;
• Глубина 56 мм требует точного расчета толщины стены - не подходит для легких перегородок тоньше 100 мм без усиления.

Примеры использования

• Распределительный щит в квартире - управление светом, розетками, кухонным оборудованием;
• Щит в офисе - для группового отключения освещения и компьютерных розеток;
• Подъездный щит в многоквартирном доме - при наличии достаточной глубины стены;
• Системы управления освещением - таймеры, датчики движения, диммеры;
• Автоматизация малых объектов - гаражи, кладовые, подвалы с ограниченной влажностью.

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть минимум 56 мм, лучше с запасом 5–10 мм;
• Используйте кабельные вводы с уплотнителями, если провода имеют большой диаметр - чтобы сохранить степень защиты IP41;
• Обязательно используйте маркировочную ленту - это сэкономит время при обслуживании и ремонте;
• При установке в деревянную стену - предусмотрите противопожарную прокладку между корпусом и материалом;
• Не затягивайте винты слишком сильно - АБС-пластик легко трескается под избыточным усилием;
• Для увеличения числа модулей - выбирайте более глубокие модели, так как этот корпус не расширяем.
