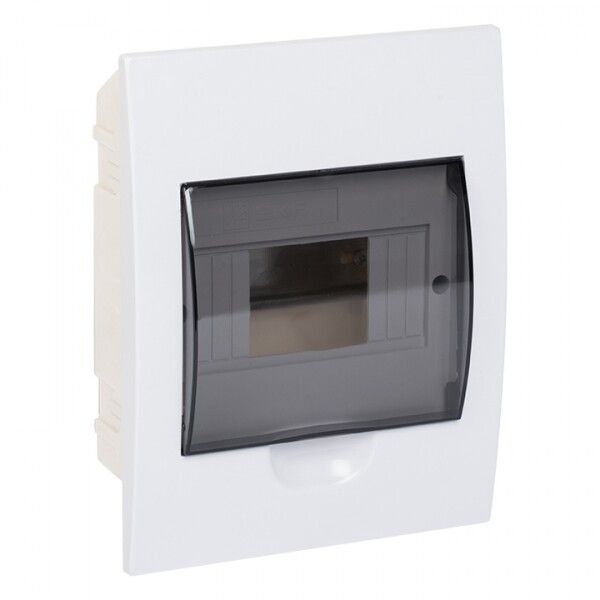

Щит распределительный встраиваемый ЩРВ-П-6 IP41 EKF PROxima | pb40-v-6

Щит распределительный встраиваемый ЩРВ-П-6 IP41 от EKF PROxima - компактное решение для внутренней установки в стенах, предназначенное для размещения модульной аппаратуры: автоматов, УЗО, реле и других устройств. Подходит для бытовых и коммерческих объектов, где важны надежность, безопасность и эстетичный вид.

Назначение и область применения

Щит распределительный встраиваемый ЩРВ-П-6 IP41 используется для организации распределения электроэнергии внутри помещений. Его применяют в жилых домах, офисах, магазинах, общественных зданиях. Встроенный тип монтажа обеспечивает чистый внешний вид - щит полностью скрывается в стене, остается лишь прозрачная дверца. Подходит для группового учета и защиты цепей освещения, розеток, бытовой техники и слаботочных систем.

Технические характеристики

• Количество модулей: 6 - позволяет установить шесть стандартных модулей шириной 17,5 мм (например, три автомата + два УЗО + одно реле)
• Напряжение: 380 В - рассчитан на работу в трехфазных сетях
• Номинальный ток: 63 А - максимальный допустимый ток через вводные кабели
• Степень защиты: IP41 - защищает от предметов более 1 мм и вертикально падающих капель воды
• Глубина монтажа: 65 мм - требует соответствующего углубления в стене
• Материал корпуса: ABS-пластик - ударопрочный, не поддерживающий горение, устойчив к влаге
• Диапазон рабочих температур: от -15 до +60 C - подходит для большинства климатических условий в России
• Климатическое исполнение: УХЛ3 - рассчитан на умеренный и холодный климат с повышенной влажностью
• Количество вводов: 6 - по два отверстия диаметром 25 мм и одно 32 мм сверху и снизу для ввода кабелей
• Наличие DIN-рейки: да - стандартная рейка для фиксации модульных устройств
• Наличие клемм: да - предусмотрены клеммы для соединения нулевых и защитных проводников
• Тип крышки: закрытого типа - герметичная, с замком
• Дверь: прозрачная - позволяет визуально контролировать состояние аппаратуры без вскрытия
• Количество рядов: 1 - однорядная компоновка
• Цвет: белый - сочетается с интерьерами, легко моется
• Гарантийный срок: 60 месяцев - длительная гарантия от производителя

Совместимость и монтаж

Щит распределительный встраиваемый ЩРВ-П-6 IP41 совместим со всеми стандартными модульными устройствами, соответствующими DIN EN 60947. Монтаж выполняется методом скрытой установки: необходимо подготовить нишу в стене глубиной не менее 65 мм. Кабели заводятся через шесть предварительно выполненных отверстий: по два 25 мм и одно 32 мм сверху и снизу. Для точного расположения используйте уровень - дверца открывается вертикально, поэтому важно соблюдать геометрию установки. Наличие клемм упрощает сборку PEN-проводника. Комплектация некомплектная - клеммы и DIN-рейка есть, но крепеж и кабельные вставки не входят в комплект.

Безопасность и стандарты

Щит распределительный встраиваемый ЩРВ-П-6 IP41 соответствует требованиям ТР ТС 004/2011 (безопасность низковольтного оборудования) и ГОСТ Р 50030.2. Прозрачная дверца исключает случайное прикосновение к токоведущим частям. Корпус выполнен из самозатухающего ABS-пластика, что снижает риск распространения пламени. Защита IP41 достаточна для сухих и нормально влажных помещений, но не рекомендуется для ванных комнат, подвалов или на улице.

Преимущества

• Экономия места - скрытая установка не занимает объем помещения
• Прозрачная дверца - возможность контроля состояния автоматов без вскрытия
• Высокая степень механической прочности корпуса из ABS-пластика
• Четкая организация кабельных вводов - удобство при прокладке и обслуживании
• Долгий срок службы - гарантия 5 лет и устойчивость к перепадам температур

Ограничения применения

• Не подходит для установки во влажных местах (ванная, баня, подвал) - IP41 недостаточно для постоянного воздействия влаги
• Не предназначен для наружного монтажа - отсутствует защита от дождя и пыли высокого класса
• Ограниченное количество модулей (6) - не подходит для крупных распределительных щитов с большим числом цепей
• Некомплектность - требуется дополнительно приобрести крепеж, кабельные вводы, заглушки
• Нельзя использовать при температурах ниже -15 C - возможна хрупкость пластика

Примеры использования

• Распределительный щит на этаже многоквартирного дома - управление светом и розетками нескольких квартир
• Щит в офисном помещении - защита группы компьютеров, принтеров и кондиционера
• Установка в торговом зале - питание освещения, витрин и маломощного оборудования
• Подключение системы видеонаблюдения и сигнализации - через отдельный автомат в рамках 6 модулей

Практические советы

• Перед монтажом проверьте глубину ниши - минимум 65 мм, иначе щит не войдет
• Используйте кабельные вводы с уплотнителями - даже при IP41 лучше изолировать входы
• При использовании УЗО и дифавтоматов учитывайте их габариты - они занимают 2–3 модуля каждый
• Для удобства обслуживания оставьте свободное место рядом с щитом - дверца должна открываться без препятствий
• Обязательно запишите назначение каждого автомата на этикетке - прозрачная дверца не заменяет маркировку
• Щит EKF PROxima ЩРВ-П-6 IP41 хорошо сочетается с другими изделиями серии PROxima - выбирайте одинаковый стиль для целостности системы
