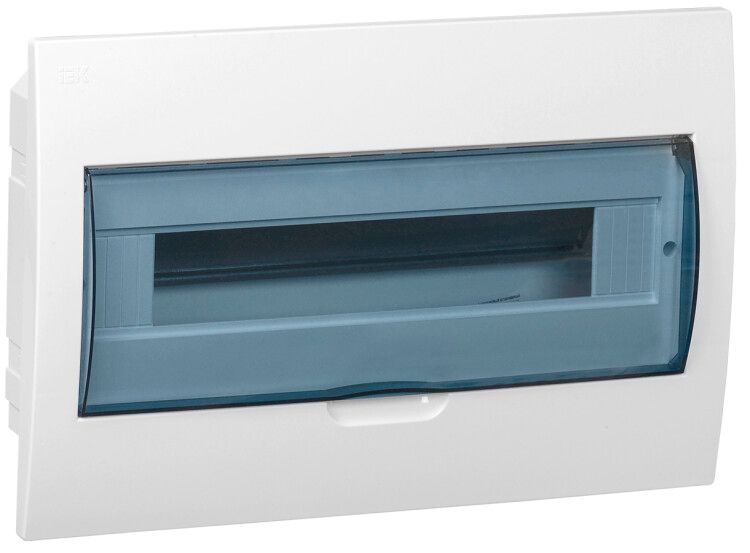

Корпус встраиваемый ЩРВ-П-18 Krepta 3 IP41 пластик. бел. IEK MKP12-V-18-40-10

Корпус встраиваемый ЩРВ-П-18 пластиковый белый IP41 прозрачная дверь от бренда IEK (артикул MKP12-V-18-40-10) предназначен для скрытой установки в стене и содержит компоненты распределительного щита на 18 модулей DIN. Подходит для бытовых и промышленных систем управления электрооборудованием.

Назначение и область применения

Корпус ЩРВ-П-18 используется для монтажа автоматических выключателей, УЗО, реле и других модульных устройств внутри стены. Применяется в жилых домах, офисах, производственных помещениях и объектах с ограниченным доступом. Благодаря скрытому способу монтажа обеспечивает эстетичный вид электрощита и защищает оборудование от внешнего воздействия.

Технические характеристики

• Номинальное напряжение: 380 В - подходит для трёхфазных сетей 220/380 В
• Номинальный ток: 63 А - максимальный допустимый ток через корпус, не является предельным значением для установленных аппаратов
• Количество модулей DIN: 18 - позволяет разместить до 18 стандартных модулей шириной 17,5 мм
• Степень защиты: IP41 - защита от твёрдых частиц больше 1 мм и вертикально падающих капель воды
• Материал корпуса: АБС-пластик - прочный, ударостойкий, самозагасающий, не поддерживающий горение
• Глубина монтажа: 56 мм - требует соответствующего углубления в стене
• Диапазон рабочих температур: от -20 до +80 C - работает в холодных и нагреваемых помещениях
• Климатическое исполнение: УХЛ3 - предназначена для умеренного и холодного климата, в закрытых помещениях
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Цвет: белый - совместим с большинством интерьеров
• Наличие DIN-рейки: да - уже установлена внутри корпуса
• Наличие прозрачной двери: да - позволяет контролировать состояние контактов без вскрытия
• Тип крышки: закрытого типа - герметично закрывается, не открывается снаружи без ключа или инструмента
• Количество рядов: 1 - однорядная компоновка, не поддерживает двухрядную сборку

Совместимость и монтаж

Корпус ЩРВ-П-18 рассчитан на установку в сплошную стену (бетон, кирпич, гипсокартон с усиленной основой). Для монтажа требуется подготовить нишу глубиной не менее 56 мм. Кабели вводятся через два боковых отверстия - можно использовать кабельные вводы или муфты для герметизации. DIN-рейка уже смонтирована, модули крепятся стандартными зажимами. Корпус не имеет встроенной системы заземления - необходимо провести отдельный PE-провод к металлическим элементам внутри щита.

Безопасность и стандарты

• Соответствует ТУ 27.90.33-003-83135016-2017 - технические условия производителя
• IP41 обеспечивает защиту от случайного прикосновения к токоведущим частям и от падающей пыли
• Материал АБС-пластик не поддерживает горение - снижает риск распространения пламени
• Код в реестре РЭ-226/19 - зарегистрирован как продукция, соответствующая требованиям РФ

Преимущества

• Прозрачная дверь позволяет визуально проверять положение переключателей и индикацию без открытия корпуса
• Встроенная DIN-рейка исключает необходимость самостоятельной установки
• Высокая механическая прочность АБС-пластика снижает риск повреждения при транспортировке и монтаже
• Низкая теплопроводность материала минимизирует перегрев при длительной нагрузке
• Белый цвет маскирует следы старения и легко сочетается с отделкой помещений

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP41 недостаточна для открытых площадок
• Не рекомендуется для помещений с постоянным повышенным уровнем влажности (баня, бассейн) - возможна конденсация внутри
• Ограниченная глубина (56 мм) не позволяет установить крупные устройства (например, некоторые модели преобразователей частоты)
• Некомплектный состав - не включает автоматы, УЗО, клеммы, провода; всё необходимо докупать отдельно
• Однорядная конструкция не позволяет увеличить количество модулей свыше 18 без замены корпуса

Примеры использования

• Распределительный щит в квартире - управление освещением, розетками, кондиционером
• Щит на этаже многоквартирного дома - распределение энергии по комнатам
• Оборудование на производстве - питание маломощных станков, датчиков, пультов управления
• Автоматизация систем вентиляции и отопления в офисных зданиях

Практические советы

• Перед монтажом проверьте глубину ниши - недостаточная глубина затруднит закрытие дверцы
• Используйте кабельные вводы с уплотнителями, чтобы избежать попадания пыли и насекомых
• При подключении PE-провода обязательно соедините его с металлической шиной внутри корпуса
• Не перегружайте корпус - суммарный ток всех установленных автоматов не должен превышать 63 А
• При необходимости замены дверцы - используйте оригинальные запчасти от IEK, так как размеры и крепления уникальны
• Для долговечности избегайте установки рядом с источниками прямого тепла (радиаторы, печи)
