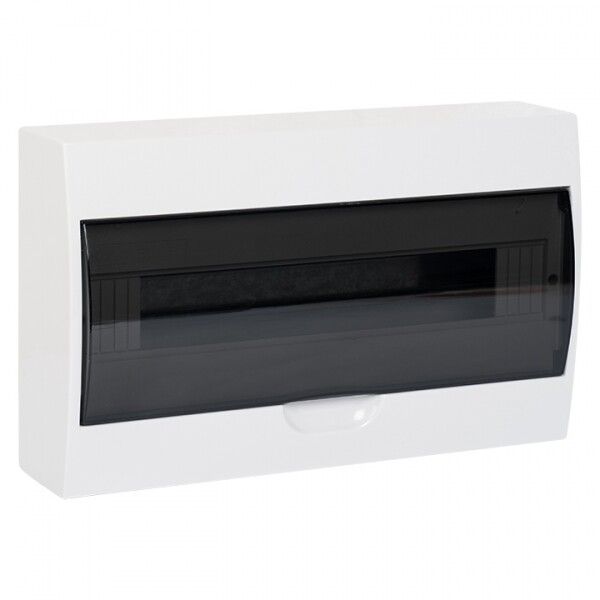

Щит распределительный навесной ЩРН-П-18 IP41 EKF PROxima | pb40-n-18

Щит распределительный навесной ЩРН-П-18 IP41 пластиковый от EKF PROxima предназначен для компактной сборки и защиты модульной аппаратуры в условиях внутренней установки. Этот щит подходит для бытовых и коммерческих объектов, где требуется надёжное распределение электроэнергии с возможностью дальнейшего расширения.

Назначение и область применения

Щит распределительный навесной ЩРН-П-18 IP41 пластиковый используется для монтажа модульных устройств: автоматических выключателей, УЗО, реле времени, контакторов и других элементов автоматизации. Применяется в жилых домах, офисах, магазинах, общественных зданиях и других помещениях с контролируемой средой. Подходит для создания групповых распределительных щитов на этажах, в подъездах или внутри помещений.

Технические характеристики

• Номинальное напряжение: 380 В
• Номинальный ток: 63 А
• Количество модулей: 18 (стандартный шаг 17,5 мм)
• Материал корпуса: ABS-пластик - ударопрочный, не поддерживающий горение
• Степень защиты: IP41 - защита от предметов более 1 мм и вертикальных капель воды
• Климатическое исполнение: УХЛ3 - работает при температурах от -15C до +60C
• Количество вводов: 12 (по 4 отверстия диаметром 16–25 мм и 2 отверстия 20–32 мм сверху и снизу)
• Наличие DIN-рейки: да, установленная, рассчитана на 18 модулей
• Дверца: есть, вертикальное открывание, с замком
• Тип крышки: с прорезями для прохода кабелей
• Цвет: белый
• Гарантия: 60 месяцев
• Соответствие нормам: ТР ТС 004/2011

Совместимость и монтаж

Щит распределительный навесной ЩРН-П-18 IP41 пластиковый монтируется открытым способом на стену с помощью крепёжных отверстий в задней стенке. Для фиксации используются дюбели или саморезы - размеры отверстий соответствуют стандартным решениям. DIN-рейка уже установлена, что исключает необходимость её самостоятельной установки. Кабели заводятся через 12 подготовленных вводов: 4 малых (до 25 мм) и 2 больших (до 32 мм) с каждой стороны. Открытая конструкция позволяет легко провести предварительную прокладку кабелей перед установкой аппарата. Дверца открывается вертикально - это удобно при ограниченном пространстве рядом со стенами.

Безопасность и стандарты

Щит распределительный навесной ЩРН-П-18 IP41 пластиковый соответствует требованиям ТР ТС 004/2011 - регламенту безопасности низковольтного оборудования. Материал корпуса - самозатухающий ABS-пластик, который не распространяет пламя. Защита IP41 обеспечивает безопасность от случайного прикосновения к токоведущим частям и попадания вертикальных капель воды, однако не защищает от брызг, струй или пылевой среды. Не рекомендуется для установки во влажных, пыльных или наружных условиях.

Преимущества

• Уже смонтированная DIN-рейка снижает время установки
• Вертикальное открывание дверцы - удобство при расположении возле стен
• Чётко продуманные вводы позволяют организовать кабельный вход без дополнительных работ
• ABS-пластик устойчив к механическим повреждениям и перепадам температур
• Долгий гарантийный срок - 5 лет - говорит о высокой надёжности конструкции

Ограничения применения

Щит распределительный навесной ЩРН-П-18 IP41 пластиковый не предназначен для:

• установки на улице или в сырых помещениях (например, в подвале без вентиляции)
• работы в среде с высокой запылённостью - степень защиты IP41 недостаточна
• монтажа в местах с постоянными брызгами воды или воздействием струй
• эксплуатации при температурах ниже -15C или выше +60C
• использования как главный вводный щит - он рассчитан на распределение, а не на приём энергии от сети

Примеры использования

• Распределительный щит на этаже многоквартирного дома - для групп освещения, розеток и кухонной техники
• Щит в офисе - для питания компьютеров, принтеров и кондиционеров
• Комнатный щит в торговом центре - для контроля света и слаботочных систем
• Подключение УЗО и автоматов в квартире после ремонта

Практические советы

• Перед монтажом проверьте, что количество модулей (18) достаточно для всех ваших устройств - учтите, что некоторые УЗО занимают 2–3 модуля
• Используйте кабельные вводы с герметичными резиновыми вставками, чтобы повысить уровень защиты даже при IP41
• Не забудьте оставить место для будущего расширения - лучше выбрать щит с запасом по модулям
• При использовании в холодных помещениях (ближе к -15C) убедитесь, что все материалы остаются эластичными - особенно уплотнители дверцы
• Щит накомплектный - вам потребуется самостоятельно закупить автоматы, УЗО, шины и другие компоненты
• Артикул pb40-n-18 - используйте его при заказе запчастей или аналогов
