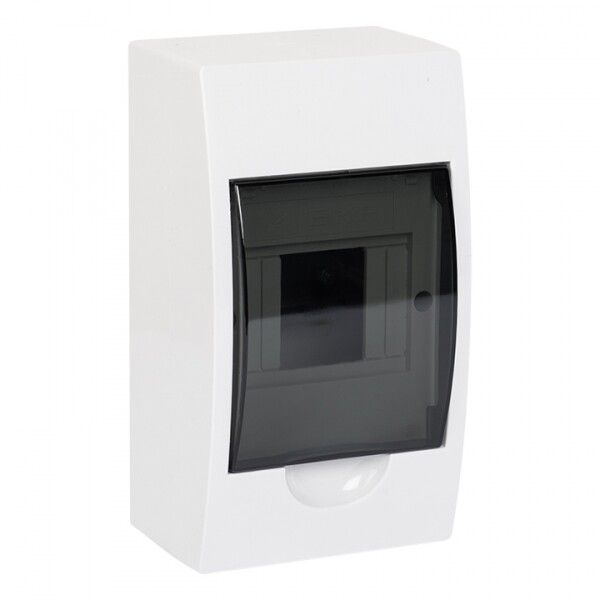

Щит распределительный навесной ЩРН-П-3 IP41 EKF PROxima | pb40-n-3

Щит распределительный навесной ЩРН-П-3 IP41 от EKF PROxima - компактный корпус из пластика для монтажа модульной аппаратуры в условиях внутренней проводки. Подходит для бытовых и коммерческих объектов, где требуется надёжное распределение электроэнергии с защитой от случайного контакта.

Назначение и область применения

Щит распределительный навесной ЩРН-П-3 IP41 предназначен для установки модульных устройств: автоматических выключателей, УЗО, реле времени, устройств контроля и других элементов распределительной сети. Применяется в жилых домах, офисах, магазинах, общественных зданиях. Подходит для создания групповых щитов на этажах, в подъездах или внутри помещений. Открытая установка позволяет использовать его там, где невозможно или нецелесообразно делать штробление стен.

Технические характеристики

• Количество модулей: 3 - позволяет установить три стандартных модуля шириной 17,5 мм каждый (например, один автомат + одно УЗО + переключатель)
• Напряжение: 380 В - рассчитан на трёхфазную сеть переменного тока
• Номинальный ток: 63 А - максимальный допустимый ток через вводные кабели
• Степень защиты: IP41 - защищает от предметов более 1 мм и вертикально падающих капель воды
• Материал корпуса: ABS-пластик - ударопрочный, не поддерживающий горение, устойчив к механическим воздействиям
• Климатическое исполнение: УХЛ3 - работает при температуре от -15 до +60 C, подходит для неотапливаемых помещений с умеренной влажностью
• Количество вводов: 4 - два отверстия сверху и два снизу, диаметром 22 мм каждое, для ввода кабелей
• Цвет корпуса: белый - сочетается с интерьерами, легко моется
• Тип крышки: с вырезом - обеспечивает доступ к кнопкам и индикаторам установленных устройств без открытия дверцы
• Прозрачность двери: да - позволяет визуально контролировать состояние модулей
• Гарантийный срок: 60 месяцев - длительная гарантия от производителя

Совместимость и монтаж

Щит распределительный навесной ЩРН-П-3 IP41 оснащён одной DIN-рейкой, совместимой со всеми стандартными модульными устройствами. Монтаж осуществляется на стену с помощью крепёжных отверстий в задней стенке корпуса. Для фиксации используются саморезы или дюбеля - в комплект они не входят. Кабели заводятся через четыре круглых отверстия (по 2 сверху и снизу), которые можно расширить при необходимости. Дверца открывается вертикально - это удобно при ограниченном пространстве рядом со стенами. Корпус не требует специальных инструментов для сборки - всё делается обычным набором слесаря.

Безопасность и стандарты

Щит соответствует требованиям ТР ТС 004/2011 - норматива безопасности низковольтного оборудования в ЕАЭС. Конструкция исключает случайный контакт с токоведущими частями благодаря степени защиты IP41 и прозрачной дверце. Материал корпуса - самозатухающий ABS-пластик, что снижает риск распространения пламени. Гарантия 5 лет подтверждает соответствие качественным стандартам производства EKF PROxima.

Преимущества

• Простота монтажа - не нужна штукатурка или углубления в стене
• Вертикальное открывание дверцы - удобство при установке в тесных нишах
• Прозрачная дверца - возможность проверки состояния устройств без вскрытия
• Вырез на крышке - доступ к кнопкам и индикаторам без демонтажа
• Чёткая компоновка - 3 модуля позволяют собрать базовый щиток для квартиры или маленького офиса
• Устойчивость к перепадам температур - подходит для холодных коридоров и чердаков

Ограничения применения

Щит распределительный навесной ЩРН-П-3 IP41 не предназначен для установки на улице - степень защиты IP41 недостаточна для воздействия дождя, снега или пылевых потоков. Также он не подходит для мест с высокой запылённостью, вибрацией или химически активной средой. Нельзя использовать для мощных нагрузок выше 63 А - превышение вызывает перегрев и выход из строя. Комплектация некомплектная - крепёж, клеммы, изолирующие планки и провода не входят в комплект и должны быть закуплены отдельно.

Примеры использования

• Распределительный щиток в однокомнатной квартире - 1 автомат на розетки, 1 УЗО на свет, 1 переключатель для насоса
• Щит в офисном кабинете - управление освещением, розетками и кондиционером
• Подъездный щит в многоквартирном доме - распределение питания между несколькими квартирами
• Щит в торговом павильоне - питание холодильного оборудования и освещения

Практические советы

• Перед монтажом проверьте посадочные отверстия под кабели - если нужны большие диаметры, осторожно расширьте их ножом или напильником
• Используйте термоусадочные трубки или кабельные вводы для герметизации входов - даже при IP41 это продлит срок службы
• Не забудьте про крепёж: для бетона используйте дюбеля, для гипсокартона - специальные анкеры
• При установке в сырых помещениях (ванная, подвал) дополнительно применяйте герметичные вводы и регулярно проверяйте наличие конденсата
• Щит EKF PROxima ЩРН-П-3 IP41 хорошо сочетается с другими изделиями серии PROxima - выбирайте автоматы и УЗО из того же семейства для единообразия и совместимости
