Щит распределительный навесной ЩРН-П-10 IP41 EKF PROxima | pb40-n-10

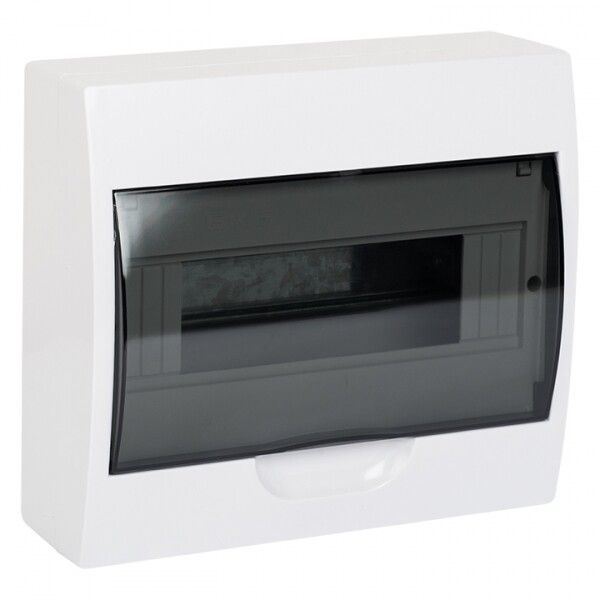

Щит распределительный навесной ЩРН-П-10 IP41 пластиковый от EKF PROxima предназначен для компактной сборки и защиты модульной аппаратуры в условиях внутренней установки. Этот щит подходит для бытовых и коммерческих объектов, где требуется надежное распределение электроэнергии с возможностью последующего обслуживания.

Назначение и область применения

Щит распределительный навесной ЩРН-П-10 IP41 пластиковый используется для монтажа модульных устройств: автоматических выключателей, УЗО, реле времени, контакторов и других элементов автоматизации. Применяется в жилых домах, офисах, магазинах, общественных зданиях и других помещениях с контролируемой средой. Подходит для создания групповых распределительных щитов на этажах, в подъездах или внутри помещений.

Технические характеристики

• Номинальное напряжение: 380 В
• Номинальный ток: 63 А
• Степень защиты: IP41 — защита от предметов более 1 мм и вертикально падающих капель воды
• Количество модулей: 10 (на один ряд)
• Количество вводов: 10 — 3 отверстия диаметром 16–25 мм и 2 отверстия 20–32 мм сверху и снизу
• Материал корпуса: ABS-пластик — ударопрочный, не поддерживающий горение
• Способ монтажа: открытая установка, навесной
• Наличие DIN-рейки: да — стандартная 35 мм, для фиксации модульных устройств
• Наличие двери: да — с вертикальным открыванием
• Тип крышки: с прорезями — для удобного вывода кабелей
• Цвет: белый
• Климатическое исполнение: УХЛ3 — работает при температуре от –15 °C до +60 °C
• Гарантийный срок: 60 месяцев
• Соответствие нормам: ТР ТС 004/2011

Совместимость и монтаж

Щит распределительный навесной ЩРН-П-10 IP41 пластиковый совместим со всеми стандартными модульными устройствами шириной 17,5 мм (по 1 модулю). DIN-рейка уже установленная — достаточно защелкнуть автоматы и УЗО. Для монтажа используются кронштейны на задней стенке — крепление осуществляется на шурупы через предварительно подготовленные отверстия. Открытие дверцы вертикально позволяет устанавливать щит даже в ограниченном пространстве рядом со стенами. Кабели заводятся через 10 вводов: три малых (до 25 мм) и два крупных (до 32 мм) с каждой стороны — можно использовать гофру, трубу или кабельную линию.

Безопасность и стандарты

Щит соответствует требованиям ТР ТС 004/2011 — обеспечивает безопасность при использовании в сетях до 1000 В переменного тока. Материал корпуса — самозатухающий ABS-пластик, что снижает риск распространения пламени. Защита IP41 исключает попадание инструментов и крупной пыли, а также защиту от конденсата и вертикальных капель воды — подходит для сухих и слегка влажных помещений, но не для улицы или сырых цокольных этажей.

Преимущества

• Простая сборка благодаря готовой DIN-рейке и четко продуманным вводам
• Удобство обслуживания — дверца открывается вертикально, не требует свободного места перед собой
• Высокая механическая прочность корпуса из ABS-пластика
• Четкая маркировка вводов — легко определить, куда вести кабель
• Долгий срок службы — гарантия 5 лет

Ограничения применения

Щит распределительный навесной ЩРН-П-10 IP41 пластиковый не предназначен для наружной установки, мест с высокой влажностью (баня, бассейн) или агрессивной средой. IP41 не обеспечивает защиту от брызг сбоку или прямого потока воды — не используйте его в подвалах без осушения. Также он рассчитан на 10 модулей — нельзя устанавливать устройства большей ширины (например, двухполюсные УЗО 2 модуля, если их больше 5). Некомплектный состав — необходимо докупать клеммы, провода, крепления и другие расходники отдельно.

Примеры использования

• Электрощит на этаже многоквартирного дома — распределение питания по квартирам
• Щит в офисе — управление освещением, розетками и кондиционерами
• Распределительный пункт в торговом центре — питание витрин, рекламы, систем безопасности
• Автоматизация небольших производственных участков — управление насосами, вентиляцией

Практические советы

• Перед монтажом проверьте, чтобы все вводы были закрыты заглушками — не забудьте просверлить отверстия под нужные кабели
• Используйте кабели сечением до 16 мм² — максимальный ток 63 А требует соблюдения правильного подбора проводника
• Не перегружайте щит: 10 модулей = максимум 5 двойных устройств (например, УЗО+АВ)
• При установке в холодном помещении — убедитесь, что температура не ниже –15 °C, иначе пластик станет хрупким
• Щит EKF PROxima ЩРН-П-10 IP41 пластиковый хорошо сочетается с другими изделиями серии PROxima — рекомендовано использовать в одном проекте для единообразия
