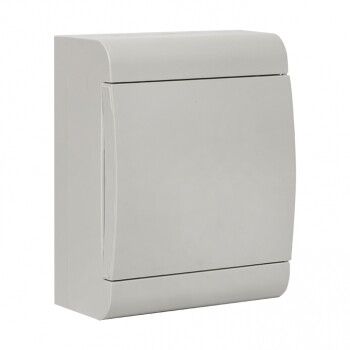

Щит распределительный ЩРН-П-6 (пром. упаковка) белая дверца IP41 Basic | pb-n-6w-bas EKF

Щит распределительный ЩРН-П-6 белая дверца IP41 от EKF Basic - компактное решение для внутренней установки модульной аппаратуры в жилых и коммерческих помещениях. Корпус из прочного ABS-пластика, прозрачная дверца и степень защиты IP41 обеспечивают надёжную защиту оборудования при открытой установке.

Назначение и область применения

Щит распределительный ЩРН-П-6 белая дверца IP41 предназначен для монтажа модульных устройств: автоматических выключателей, УЗО, реле времени, электросчётчиков и других приборов до 6 модулей. Подходит для использования в квартирах, офисах, магазинах и других закрытых помещениях с нормальной влажностью. Не применяется на улице, в сырых или пыльных зонах.

Технические характеристики

• Тип: щит распределительный, навесной
• Материал корпуса: ABS-пластик, глянцевый белый
• Степень защиты: IP41 - защита от твёрдых частиц крупнее 1 мм и вертикально падающих капель воды
• Количество модулей DIN: 6 (один ряд)
• DIN-рейка: есть, стандартная, для монтажа модулей шириной 17,5 мм
• Крышка: закрытого типа, прозрачная дверца
• Способ монтажа: открытая установка на стену
• Цвет: белый
• Гарантия: 5 лет (60 месяцев)

Совместимость и монтаж

Щит распределительный ЩРН-П-6 белая дверца IP41 совместим со всеми стандартными модулями, соответствующими DIN EN 60947-7-1. Для монтажа используются два кронштейна на задней стенке корпуса - фиксируются саморезами в стену. Прозрачная дверца открывается на шарнирах, обеспечивает доступ к оборудованию без демонтажа. Обратите внимание: глубина корпуса достаточна для подключения одиночных проводов, но при использовании многожильных кабелей с большим сечением проверьте возможность их прохода через вводные отверстия.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок внутри помещений. Степень защиты IP41 исключает попадание пальцев и твёрдых предметов в корпус, а также защиту от конденсата и вертикальных брызг. Материал корпуса - самозатухающий ABS-пластик, не поддерживающий горение. Соответствие ГОСТ Р 50030.2 и IEC 60439-1 подтверждается сертификацией производителя.

Преимущества

• Прозрачная дверца позволяет контролировать состояние модулей без открытия щита
• ABS-пластик устойчив к механическим повреждениям и перепадам температур
• Низкая высота основания упрощает подключение проводов и снижает риск перегиба жил
• Эстетичный внешний вид - белый глянец хорошо сочетается с современным интерьером
• Долгий гарантийный срок - 5 лет, что свидетельствует о стабильном качестве материала

Ограничения применения

• Не предназначен для наружной установки - IP41 недостаточно для защиты от дождя, пыли или влаги
• Не рекомендован для мест с постоянной влажностью выше 80% (например, баня, подвал без вентиляции)
• Ограниченное количество модулей - 6 единиц; для больших систем требуется щит с большим числом модулей
• Отсутствует встроенная система вентиляции - при большой нагрузке возможен нагрев внутри корпуса

Примеры использования

• Распределительный щит в квартире - управление освещением, розетками, бытовой техникой
• Управление светом и розетками в офисном кабинете
• Подключение УЗО и автоматов в торговом павильоне
• Аварийное отключение в учебных классах или медицинских пунктах

Практические советы

• Перед монтажом проверьте, чтобы все провода были подготовлены - отрезаны, зачищены, помечены. Внутреннее пространство щита ЩРН-П-6 компактно, лишние петли затруднят сборку
• При подключении кабеля используйте вводные сальники или герметичные вставки, если они предусмотрены вашим проектом - в базовой модели их нет
• Не перегружайте щит: 6 модулей - предел. Если нужен запас, выбирайте модель с 9–12 модулями
• Часто забывают, что прозрачная дверца не является защитой от ударов - не вешайте её там, где возможны случайные столкновения
• Щит EKF Basic ЩРН-П-6 белая дверца IP41 легко заменить на аналогичный - он стандартизирован и широко используется в России
