Щит распределительный навесной ЩРН-П-6 IP41 EKF PROxima | pb40-n-6

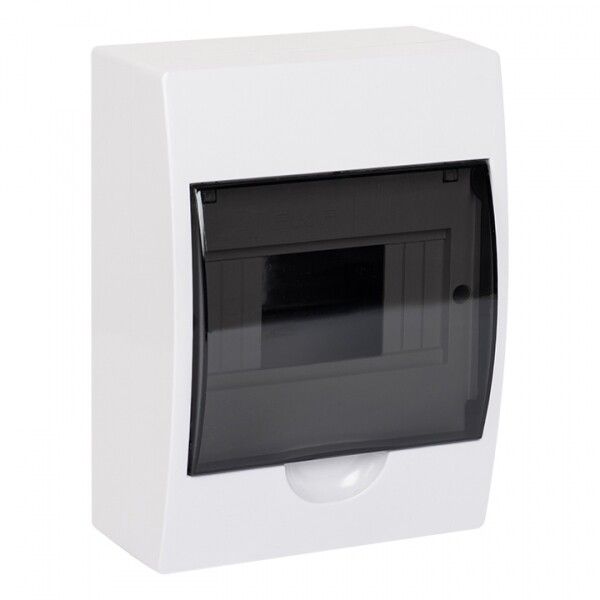

Щит распределительный навесной ЩРН-П-6 IP41 от EKF PROxima - компактный корпус из пластика для монтажа модульной аппаратуры в помещениях с невысокими требованиями к защите от внешних воздействий. Подходит для бытовых и коммерческих объектов, где требуется надёжное распределение электроэнергии с возможностью последующего расширения.

Назначение и область применения

Щит распределительный навесной ЩРН-П-6 IP41 предназначен для установки модульных устройств: автоматических выключателей, УЗО, реле времени, контакторов и других элементов управления. Применяется в жилых домах, офисах, магазинах, общественных зонах - там, где нужна централизованная точка распределения электроэнергии. Корпус рассчитан на открытую установку на стене, что исключает необходимость в штроблении или углублениях.

Технические характеристики

• Номинальное напряжение: 380 В
• Номинальный ток: 63 А
• Количество модулей DIN: 6 (стандарт 17,5 мм каждый)
• Степень защиты: IP41 - защита от предметов более 1 мм и вертикальных капель воды
• Материал корпуса: ABS-пластик - ударопрочный, не поддерживающий горение
• Климатическое исполнение: УХЛ3 - работает при температурах от -15C до +60C
• Количество вводов: 6 - по два отверстия диаметром 16/25 мм и одно 20/32 мм сверху и снизу
• Тип крышки: с прорезями - обеспечивает доступ к клеммам без полного снятия дверцы
• Прозрачная дверца - позволяет визуально контролировать состояние модулей
• Гарантия: 60 месяцев
• Соответствие нормам: ТР ТС 004/2011

Совместимость и монтаж

Щит распределительный навесной ЩРН-П-6 IP41 совместим со всеми стандартными модулями DIN 35 мм. На внутренней стороне установлены две DIN-рейки - для фиксации автоматов и УЗО. Монтаж осуществляется на стену с помощью крепёжных отверстий в задней части корпуса. Открытие дверцы выполняется вертикально - это удобно при расположении щита рядом со стенами или в узких нишах. Кабели заводятся через шесть предварительно выполненных отверстий: по два под 16–25 мм и одно под 20–32 мм с каждой стороны. Глубина установки - 0 мм, значит, корпус плотно прилегает к поверхности стены, не требует выступающего пространства.

Безопасность и стандарты

Щит соответствует требованиям ТР ТС 004/2011 - регламенту безопасности низковольтного оборудования. Пластиковый корпус выполнен из самозатухающего ABS-пластика, который не распространяет пламя. Защита IP41 предотвращает попадание инструментов и проводов толщиной более 1 мм, а также защиту от вертикально падающих капель воды - этого достаточно для помещений с нормальной влажностью, но недостаточно для улицы, ванных комнат или сырых цехов.

Преимущества

• Прозрачная дверца - позволяет проверить работу модулей без вскрытия
• Вертикальное открывание - удобно при ограниченном пространстве перед щитом
• Чёткая разметка вводов - упрощает прокладку кабелей и снижает риск перегрева
• Высокая долговечность материала - ABS-пластик сохраняет форму и цвет даже при длительной эксплуатации
• Длинная гарантия - 5 лет подтверждают качество сборки и материалов

Ограничения применения

Щит распределительный навесной ЩРН-П-6 IP41 не предназначен для:

• Установки на улице - степень защиты IP41 не защищает от дождя, снега или запыленности
• Помещений с высокой влажностью - ванные комнаты, бассейны, подвалы с постоянным конденсатом
• Производственных участков с механическими повреждениями - корпус не выдержит удары или давление
• Использования в качестве главного вводного щита для многоквартирных домов - ограниченное количество модулей и тока

Примеры использования

• Распределительный щит на этаже жилого дома - управление освещением, розетками, кухонной группой
• Щит в офисе - питание компьютеров, принтеров, кондиционера
• Магазин или кафе - контроль питания светильников, холодильного оборудования, системы видеонаблюдения
• Административное здание - распределение энергии между несколькими кабелями от одного входного автомата

Практические советы

• Перед монтажом проверьте, чтобы все вводные отверстия были закрыты заглушками - это сохранит степень защиты IP41
• Не используйте щит для нагрузок выше 63 А - превышение вызывает перегрев и выход из строя
• При использовании нескольких кабелей в одном отверстии - соблюдайте радиус изгиба, чтобы не повредить изоляцию
• Для увеличения числа модулей - выбирайте модели с большим количеством DIN-модулей; этот щит не расширяется
• При замене модулей - отключайте питание, даже если дверца прозрачная - видимость не означает безопасность
• Щит небольшой - оптимизируйте размещение устройств заранее, особенно если используются габаритные УЗО
