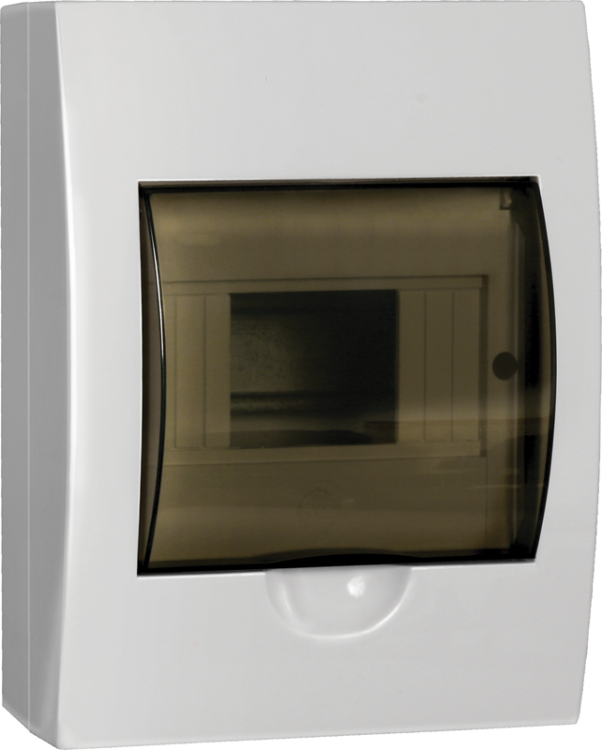

Корпус пластиковый навесной на 6 модулей ЩРН-П-6 IP41 (200х148х95мм) KREPTA 3 | MKP12-N-06-40-20 IEK

Корпус распределительного щита ЩРН-П-6 IP41 навесной пластиковый белый с прозрачной дверью от бренда IEK - это надежный и доступный вариант для сборки распределительных щитов в жилых и коммерческих объектах. Артикул mkp12-n-06-40-20 рассчитан на установку шести модульных устройств, обеспечивает защиту IP41 и работает в широком диапазоне температур. Корпус ЩРН-П-6 подходит для монтажа в помещениях с умеренным климатом, где требуется защита от случайного контакта и пыли.

Назначение и область применения

Корпус ЩРН-П-6 предназначен для внутренней установки модульных аппаратов: автоматических выключателей, УЗО, дифавтоматов, реле времени, устройств управления освещением. Подходит для создания распределительных щитов в квартирах, офисах, административных зданиях и других закрытых помещениях. Применяется в осветительных и силовых цепях с напряжением до 380 В переменного тока.

Технические характеристики

• Номинальное напряжение: 380 В
• Номинальный ток: 63 А
• Степень защиты: IP41 - защита от предметов более 1 мм и вертикально падающих капель воды
• Модульная ширина: 6 модулей (стандарт 17,5 мм на модуль)
• Материал корпуса: ударопрочный и самозатухающий АБС-пластик
• Цвет: белый
• Климатическое исполнение: УХЛ3 - для работы при температурах от -20 до +80 C
• Срок службы: 15 лет
• Количество рядов: один
• Наличие DIN-рейки: да, фиксированная, металлическая
• Тип крышки: закрытого типа, с прозрачной дверцей
• Нормативный документ: ТУ 27.90.33-003-83135016-2017

Совместимость и монтаж

Корпус ЩРН-П-6 совместим с любыми стандартными модульными устройствами, соответствующими ГОСТ Р 50030.2 и IEC 60947. Монтаж осуществляется методом навесной установки на стену. Для крепления предусмотрены два отверстия с шагом 100 мм. Предварительно выштампованные вводы позволяют заводить кабели сверху, снизу и сбоку - без дополнительного сверления. На заднюю стенку установлены крепления для нулевой шины. DIN-рейка зафиксирована болтами - ее можно заменить при необходимости.

Безопасность и стандарты

Корпус ЩРН-П-6 изготовлен из самозатухающего АБС-пластика, что снижает риск распространения пламени при перегреве. Степень защиты IP41 исключает контакт с проводящими частями через отверстия и защиту от конденсата. Соответствует требованиям ТУ 27.90.33-003-83135016-2017 и имеет код в реестре радиоэлектронной продукции РЭ-226/19. Климатическое исполнение УХЛ3 позволяет использовать изделие в неотапливаемых помещениях с умеренной влажностью.

Преимущества

• Прозрачная дверца - позволяет контролировать состояние аппаратов без вскрытия щита
• Готовые вводы - экономят время при монтаже, не требуют доработки корпуса
• Фиксированная DIN-рейка - обеспечивает устойчивую установку модулей
• Наличие креплений для нулевой шины - упрощает организацию нулевых проводников
• Маркировочная лента в комплекте - позволяет легко обозначить функции групп
• Универсальные винты - совместимы с большинством крепежных систем

Ограничения применения

Корпус ЩРН-П-6 не предназначен для наружной установки, так как степень защиты IP41 не обеспечивает защиту от брызг сбоку или потоков воды. Не рекомендуется применять в местах с высокой запыленностью, влажностью выше 90 % или постоянным воздействием химически активных сред. Также не подходит для установки в условиях, где возможны механические удары - хотя материал ударопрочный, он не рассчитан на нагрузки выше нормативных. Номинальный ток 63 А ограничивает использование в мощных промышленных щитах - для больших нагрузок нужен корпус с большим токовым классом.

Примеры использования

• Распределительный щит в квартире - для группы освещения, розеток и кухонной техники
• Щит в офисном помещении - управление светом, розетками и кондиционерами
• Подъездный щит в многоквартирном доме - для учета и защиты этажных линий
• Система управления освещением в торговом зале - с использованием таймеров и датчиков

Практические советы

• Перед монтажом проверьте, чтобы глубина корпуса (по каталогу IEK) была достаточной для установки выбранных модулей - особенно если используются крупногабаритные дифавтоматы
• Не используйте корпус для установки оборудования с током выше 63 А - даже если модули имеют заявленную допустимую нагрузку, корпус ограничен по тепловому режиму
• При прокладке кабелей через вводы используйте термоусадочные трубки или резиновые втулки - это повысит герметичность и защиту от перетирания
• Обязательно используйте маркировочную ленту из комплекта - это ускоряет обслуживание и повышает безопасность
• При работе в холодных помещениях (ближе к -20 C) избегайте резких ударов по корпусу - АБС-пластик становится менее эластичным при низких температурах
