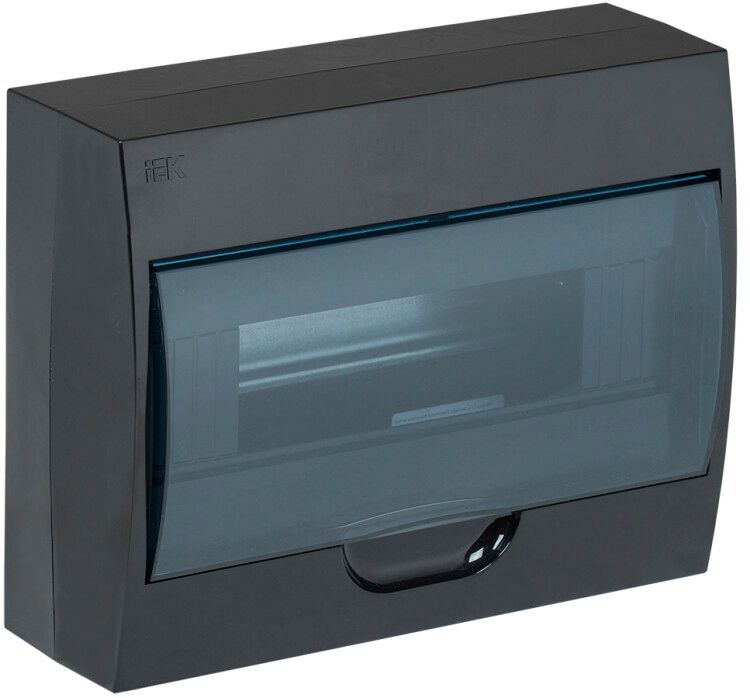

Корпус пластиковый навесной на 12 модулей ЩРН-П-12 IP41 черный KREPTA 3 | MKP12-N-12-41-K02 IEK

Корпус распределительного щитка ЩРН-П-12 пластиковый навесной черный IP41 от IEK предназначен для внутренней установки электрооборудования в жилых и общественных зданиях. Этот щиток обеспечивает надежную защиту автоматических выключателей, УЗО и других устройств на DIN-рейке, легко монтируется на стене и подходит для условий с колебаниями температуры. Артикул mkp12-n-12-41-k02 соответствует сериям KREPTA и рекомендован для типовых проектов.

Назначение и область применения

ЩРН-П-12 пластиковый навесной черный IP41 - это квартирный распределительный щиток для монтажа внутри помещений. Он используется для размещения коммутационных аппаратов: автоматических выключателей, УЗО, реле напряжения, счетчиков и других устройств на DIN-рейке. Подходит для установки в квартирах, офисах, подъездах и других местах, где требуется компактная и защищенная организация электрощита. Применяется в системах освещения, розеточных групп и бытовых нагрузках до 100 А.

Технические характеристики

• Количество модулей DIN: 12 (стандартный шаг 17,5 мм)
• Степень защиты: IP41 - защита от твердых частиц крупнее 1 мм и вертикально падающих капель воды
• Материал корпуса: АБС-пластик (основа) и поликарбонат (крышка) - устойчивы к ударным нагрузкам и самозатухают при возгорании
• Способ монтажа: открытый, навесной - крепится на стену с помощью шурупов
• Цвет: черный
• Климатическое исполнение: УХЛ3 - рассчитан на работу в помещениях с умеренным и холодным климатом, включая неотапливаемые зоны
• Диапазон рабочих температур: от -20 C до +80 C
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Наличие DIN-рейки: да, встроена, фиксируется в корпусе
• Крышка: прозрачная, закрытого типа - позволяет видеть положение контактов и индикаторов без вскрытия
• Количество рядов: один - односторонняя компоновка оборудования

Совместимость и монтаж

ЩРН-П-12 совместим со всеми стандартными модульными устройствами шириной 17,5 мм, установленными на DIN-рейке 35 мм. Монтаж выполняется на ровную поверхность: предварительно намечаются точки крепления, сверлятся отверстия, вставляются дюбели и фиксируется корпус шурупами. Корпус имеет четыре выштампованные канавки для ввода кабелей - провода можно заводить с любой стороны: слева, справа, сверху или снизу. Это упрощает трассировку и снижает риск повреждения изоляции при проходе через металл. Крышка открывается вверх - удобно при ограниченном свободном пространстве перед щитком, например, в нишах или у входных дверей. Все крепежи, заглушки и клеммы для заземления входят в комплект - дополнительные элементы не нужны.

Безопасность и стандарты

Корпус выполнен из огнестойких материалов (АБС-пластик и поликарбонат), соответствует требованиям ГОСТ Р 50030.2 и IEC 61439-3. Степень защиты IP41 исключает попадание пальцев и твердых предметов внутрь, а также защиту от конденсата и вертикальных брызг. Недостаточно для влажных помещений (ванна, баня) или на улице - для них нужна степень IP54 и выше. Прозрачная крышка предотвращает случайное прикосновение к токоведущим частям при закрытом состоянии.

Преимущества

• Готовый комплект - всё необходимое для сборки уже в коробке: DIN-рейка, крепеж, заглушки, заземляющий проводник
• Удобная форма крышки: открывается вверх, не требует перенавешивания даже при тесном расположении
• Гибкий ввод кабеля: возможность подключения с любой из четырех сторон корпуса
• Высокая механическая прочность материала - устойчив к ударам и деформациям
• Прозрачная крышка - позволяет контролировать состояние оборудования без вскрытия
• Рекомендован для типовых проектов - подтвержденная совместимость с решениями IEK

Ограничения применения

• Не предназначен для наружной установки - IP41 недостаточен для воздействия дождя, снега или запыленной среды
• Не подходит для влажных зон (баня, душевые, подвалы с постоянной сыростью) - возможна коррозия клемм и конденсат
• Ограниченное количество модулей (12) - не подходит для больших распределительных щитов с более чем 12 устройствами
• Только односторонний монтаж - нельзя использовать как двусторонний щиток
• Работает при температуре не ниже -20 C - при более низких значениях материал становится хрупким

Примеры использования

• Главный распределительный щиток в квартире - для автомата ввода, УЗО и группы розеток
• Щиток на этаже многоквартирного дома - для распределения питания между несколькими квартирами
• Щиток в подъезде - для управления освещением лестничной клетки
• Временный щиток на объекте - для организации питания инструментов и светильников во время ремонта

Практические советы

• Перед монтажом проверьте посадочные отверстия - они должны точно совпадать с точками крепления стены
• При подключении кабелей используйте заглушки для всех неиспользуемых выштамповок - это сохраняет степень защиты IP41
• Не затягивайте крепеж слишком сильно - АБС-пластик может треснуть
• Для увеличения числа модулей используйте два щитка рядом - вместо одного большого
• При работе в условиях низких температур (ближе к -20 C) избегайте ударных нагрузок на корпус
• ЩРН-П-12 от IEK (артикул mkp12-n-12-41-k02) хорошо сочетается с другими изделиями серии KREPTA - выбирайте автоматы и УЗО из того же семейства для совместимости по габаритам и цвету
