Корпус пластиковый навесной 12 модулей, IP41, ЩРН-П-12 | 31011DEK DEKraft APC

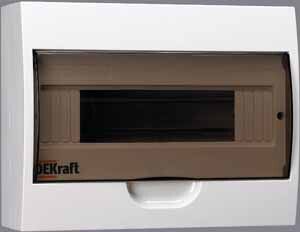

Корпус навесной ЩРН-П-12 12 модулей, IP41, пластиковый, прозрачная дверь от DEKraft и SE (Dekraft) - это надёжный распределительный щит для монтажа автоматических выключателей, УЗО и других модульных устройств в условиях внутренней установки. Артикул 31011dek соответствует серийному решению ЩРН-П, предназначенного для бытовых и коммерческих объектов.

Назначение и область применения

Корпус навесной ЩРН-П-12 12 модулей используется для сборки распределительных щитов с модульной аппаратурой - автоматическими выключателями, УЗО, реле напряжения, контактными устройствами. Подходит для установки в жилых домах, офисах, административных зданиях, малых производствах. Прозрачная дверь позволяет контролировать состояние устройств без вскрытия щита. Материал корпуса обеспечивает безопасную работу в помещениях с нормальной влажностью и отсутствием агрессивных сред.

Технические характеристики

• Количество модулей: 12 (стандарт 18 мм каждый)
• Тип изделия: Распределительный щит навесного типа
• Степень защиты: IP41 - защита от предметов больше 1 мм и капель воды, падающих вертикально
• Материал корпуса: Самозатухающий ABS-пластик
• Цвет: Белый
• Дверь: Одна прозрачная, фиксируется в открытом положении
• DIN-рейка: Одна черная, металлическая, стандартная
• Напряжение: До 220 В переменного тока
• Номинальный ток: До 100 А (максимальная нагрузка всей системы)
• Количество вводов: 10 - 3 отверстия Ø16/25 мм и 2 отверстия Ø20/32 мм сверху и снизу
• Диапазон температур: От -25 C до +60 C
• Климатическое исполнение: УХЛ4 - для умеренного и холодного климата, в закрытых помещениях
• Шины: Есть изолированные держатели для PEN-шин (N и PE)
• Норматив: Соответствует ГОСТ Р 52796-2007

Совместимость и монтаж

Корпус навесной ЩРН-П-12 12 модулей полностью совместим с любыми модульными устройствами стандарта 18 мм, включая продукцию DEKraft и Systeme Electric. Для монтажа требуется открытая установка на стену с помощью кронштейнов или анкеров через отверстия с задней стороны. Расстояние между точками крепления указано на обороте корпуса - перед установкой проверьте соответствие месту монтажа. Вводы кабелей расположены сверху и снизу - можно использовать одновременно оба уровня. Крышка имеет паз для удобного открывания и предотвращает случайное защемление проводов.

Безопасность и стандарты

Изделие изготовлено из самозатухающего ABS-пластика, что снижает риск распространения пламени при перегреве. Соответствует требованиям ГОСТ Р 52796-2007 - стандарту для распределительных щитов до 100 А. Защита IP41 исключает попадание крупных инородных тел и вертикально падающей воды, однако не предназначена для влажных помещений, улиц или мест с брызгами. Не применяйте в помещениях с высокой запылённостью или постоянной влажностью выше 90 %.

Преимущества

• Прозрачная дверь - возможность визуального контроля состояния оборудования без вскрытия
• Чётко продуманные вводы - 10 отверстий разных диаметров позволяют гибко организовать подключение кабелей
• Изолированные держатели для N и PE шин - снижают риск замыкания и упрощают сборку
• Фиксация двери в открытом положении - удобство работы при обслуживании
• Высокая термостойкость материала - работает при экстремальных температурах от -25 C до +60 C

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP41 недостаточна для воздействия дождя, ветра или пыли
• Не рекомендуется для помещений с повышенной влажностью (баня, подвал без вентиляции)
• Не содержит комплектующих - автоматы, УЗО, шины, клеммы и кабели необходимо приобретать отдельно
• Ограниченная мощность - максимальный ток 100 А; для больших нагрузок требуются более мощные решения
• Не поддерживает встроенные устройства с шириной более 18 мм на один модуль - возможны проблемы с установкой некоторых специализированных приборов

Примеры использования

• Электрощит в квартире - распределение питания по комнатам через УЗО и автоматические выключатели
• Щит освещения в офисном здании - управление группами светильников
• Распределительный пункт на этаже многоквартирного дома - подключение квартирных щитков
• Аппаратный щит в мастерской - питание станков и инструментов с защитой от перегрузок

Практические советы

• Перед монтажом проверьте, чтобы все кабели имели внешний диаметр меньше 32 мм - иначе они не войдут в вводы
• Используйте кабельные вставки или герметичные муфты при необходимости повышения степени защиты вводов
• При установке DIN-рейки убедитесь, что она плотно зафиксирована - слабое крепление вызывает вибрацию и выход из строя устройств
• Не забудьте соединить шины N и PE с заземляющим контуром - это обязательное условие безопасности
• Для удобства обслуживания оставляйте свободное место вокруг щита - минимум 10 см спереди и по бокам
• Щиток ЩРН-П-12 12 модулей от DEKraft хорошо сочетается с аналогичными изделиями Systeme Electric - можно собирать смешанные комплекты
