Корпус встраиваемый City9 Box прозрачная дверь 1ряд/18мод | EZ9E118S2FRU SE APC

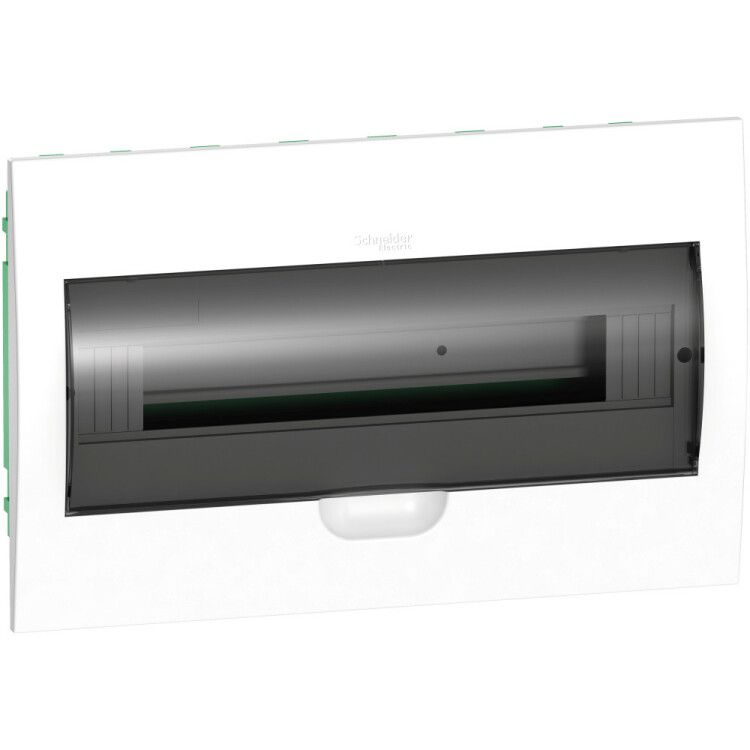

Корпус встраиваемый с прозрачной дверью 1 ряд 18 модулей IP40 IK07 63А 2 клеммы от бренда Systeme Electric — это компактный распределительный щиток серии City9 Box, предназначенный для скрытой установки в стену. Он обеспечивает надёжную защиту автоматических выключателей, УЗО и других модульных устройств в жилых и коммерческих помещениях, сохраняя доступ к управлению через прозрачную крышку.

Назначение и область применения

Корпус встраиваемый с прозрачной дверью 1 ряд 18 модулей IP40 IK07 63А 2 клеммы используется для сборки распределительных щитов в квартирах, домах, офисах и небольших объектах. Подходит для монтажа до 18 модульных устройств шириной 18 мм каждый — например, автоматов, УЗО, реле напряжения, контакторов. Обеспечивает безопасное и упорядоченное расположение оборудования внутри стены, защищает от случайного прикосновения и внешних воздействий. Прозрачная дверь позволяет контролировать состояние устройств без вскрытия щита.

Технические характеристики

• Количество модулей: 18 (по 18 мм каждый)
• Номинальный ток: 63 А — максимальный допустимый ток ввода
• Степень защиты: IP40 — защита от твёрдых предметов более 1 мм, но не от воды
• Ударостойкость: IK07 — выдерживает удар энергией 1 Дж (эквивалент 0,2 кг, падающего с высоты 50 см)
• Материал корпуса: пластик (негорючий, самозатухающий)
• Глубина монтажа: 76 мм — требует соответствующего углубления в стене
• Количество вводов: 7 — для подключения кабелей питания и нагрузки
• Диапазон рабочих температур: от –5 °C до +60 °C
• Цвет: белый
• DIN-рейка: есть, стандартная, для крепления модульных устройств
• Тип крышки: закрытого типа, с пазом для фиксации
• Способ монтажа: скрытая установка (в стену)

Совместимость и монтаж

Корпус встраиваемый с прозрачной дверью 1 ряд 18 модулей IP40 IK07 63А 2 клеммы полностью совместим с модульными устройствами брендов Systeme Electric и DEKraft. DIN-рейка стандарта EN 60715 позволяет использовать любые устройства с шагом 17,5 мм. Монтаж выполняется в подготовленное углубление в стене глубиной не менее 76 мм. Крепление осуществляется с помощью шурупов или анкеров, предусмотренных в комплекте. Прозрачная дверь устанавливается с любой стороны — слева или справа — благодаря симметричному дизайну. Для подключения кабелей используйте 7 вводов, предварительно сняв заглушки.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки. Степень защиты IP40 исключает попадание твёрдых предметов размером свыше 1 мм, что снижает риск травм при случайном прикосновении. Ударостойкость IK07 гарантирует устойчивость к механическим повреждениям в условиях обычной эксплуатации. Корпус выполнен из самозатухающего пластика, соответствующего нормам UL94 V-0. Номинальный ток 63 А рассчитан на использование с автоматическими выключателями класса C или D, подходящими для бытовых сетей.

Преимущества

• Прозрачная дверь — возможность визуального контроля состояния автоматов без открывания щита
• Симметричная конструкция — дверь можно собирать с левой или правой стороны, удобно для любого расположения проводки
• Высокая плотность компоновки — 18 модулей в одном ряду, экономия места
• Фиксация крышки с пазом — предотвращает её случайное открытие
• Полная совместимость с DEKraft и Systeme Electric — упрощает замену и расширение системы

Ограничения применения

Корпус встраиваемый с прозрачной дверью 1 ряд 18 модулей IP40 IK07 63А 2 клеммы не предназначен для установки во влажных помещениях (ванна, баня, улица) — степень защиты IP40 не обеспечивает защиту от воды. Не рекомендуется применять в средах с постоянной запылённостью выше уровня бытовой. Глубина 76 мм требует точного подбора ниши в стене; при недостаточной глубине возможен перекос или невозможность установки. Номинальный ток 63 А ограничен — не подходит для крупных промышленных щитов с токами выше 100 А.

Примеры использования

• Главный распределительный щит в однокомнатной квартире с 18 модулями (автоматы, УЗО, реле напряжения)
• Щиток на этаже многоквартирного дома для групповой защиты нескольких комнат
• Распределительный щит в офисе для освещения, розеток и маломощного оборудования
• Подключение систем видеонаблюдения, сигнализации и домашней автоматизации

Практические советы

• Перед монтажом проверьте глубину ниши — она должна быть минимум 76 мм, иначе корпус не войдёт
• Не забудьте заранее продумать маршруты ввода кабелей — 7 вводов позволяют гибко организовать подключение
• При использовании УЗО или дифференциальных автоматов убедитесь, что они помещаются в 18 мм/модуль — некоторые модели имеют большую ширину
• При необходимости замены двери — она легко демонтируется и переустанавливается с другой стороны
• Для долговечности не применяйте силовые кабели с сечением больше 16 мм² — это может вызвать перегрев в клеммах
