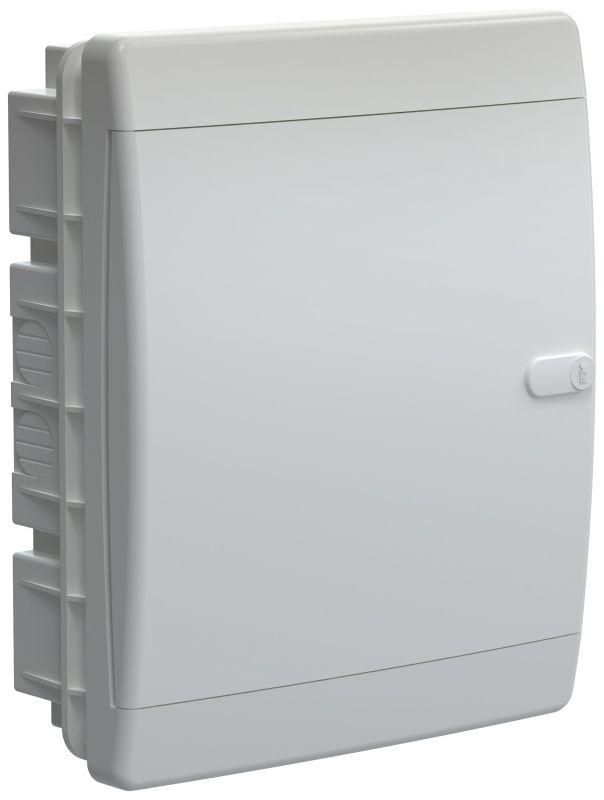

Корпус пластиковый встраиваемый на 18 модулей ЩРВ-П-18 IP41 белая дверь UNION Compact | UIC-KP13-V-18-41-K01 IEK

Корпус пластиковый встраиваемый 18 модулей IP41 ЩРВ-П-18 UNION Compact от IEK предназначен для скрытой установки внутри стен и сборки распределительных щитов с модульным оборудованием. Этот вариант подходит для бытовых, офисных и промышленных объектов, где важна компактность и надежная защита внутренней проводки.

Назначение и область применения

Корпус ЩРВ-П-18 UNION Compact используется для монтажа автоматических выключателей, УЗО, реле, счетчиков и других модульных устройств в одно- или двухрядной конфигурации. Подходит для создания распределительных щитов в квартирах, домах, административных зданиях и на производстве. Благодаря скрытому способу монтажа обеспечивает эстетичный вид и защищает оборудование от внешних воздействий.

Технические характеристики

• Количество модулей: 18 (распределено по двум рядам)
• Степень защиты: IP41 - защита от твердых частиц крупнее 1 мм и вертикально падающих капель воды
• Материал корпуса: АБС-пластик - ударопрочный, устойчивый к перепадам температур
• Глубина монтажа: 64,5 мм - требует соответствующего углубления в стене
• Наличие DIN-рейки: да - стандартная рейка для фиксации модульных устройств
• Тип крышки: закрытого типа - герметичная, с возможностью запирания
• Наличие замка: да - позволяет заблокировать доступ к внутренним элементам
• Цвет: белый - сочетается с большинством интерьеров

Совместимость и монтаж

Корпус совместим со всеми стандартными модульными устройствами шириной 17,5 мм (по норме EN 60947). Для монтажа требуется подготовить нишу в стене глубиной не менее 65 мм. Коробка крепится к стене с помощью шурупов через боковые ушки. DIN-рейка уже установленная - достаточно просто защелкнуть устройства на ней. Крышка фиксируется на петлях и запирается ключом (ключ не входит в комплект).

Безопасность и стандарты

Корпус выполнен из самозатухающего АБС-пластика, что снижает риск распространения пламени. Соответствует требованиям к электроустановкам в жилых и общественных зданиях. Степень защиты IP41 соответствует ГОСТ 14254, обеспечивая базовую защиту от пыли и влаги в условиях сухих помещений.

Преимущества

• Удобная двухрядная компоновка - оптимально использует пространство
• Надежный замок - предотвращает неквалифицированный доступ
• Чистый белый цвет - не требует декорирования после монтажа
• Высокая механическая прочность материала - устойчив к повреждениям при монтаже
• Фиксированная DIN-рейка - исключает необходимость самостоятельной установки

Ограничения применения

Не рекомендуется использовать в местах с высокой влажностью (ванная, баня, подвалы) - степень защиты IP41 недостаточна для постоянного контакта с водой. Также не подходит для наружной установки или помещений с агрессивной средой (химические производства, гаражи с маслом/бензином). Максимальная глубина 64,5 мм ограничивает применение с крупногабаритными устройствами, например, некоторыми типами ИБП или преобразователями частоты.

Примеры использования

• Распределительный щит в квартире: автоматы, УЗО, реле напряжения
• Щит освещения в офисном здании: групповые автоматы и таймеры
• Локальный щит на производстве: управление маломощными двигателями и датчиками
• Общий этажный щит в многоквартирном доме: учет и распределение энергии

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть минимум на 2–3 мм больше, чем 64,5 мм, чтобы корпус свободно входил и не деформировался при затяжке крепежа
• Используйте только стандартные модули шириной 17,5 мм - нестандартные устройства могут не поместиться или нарушить равномерность нагрузки на рейку
• При использовании в холодных помещениях учитывайте хрупкость АБС-пластика при температурах ниже –10 C - избегайте ударных нагрузок при монтаже
• Запасайте место под будущее расширение - лучше выбрать корпус на 2–4 модуля больше текущих потребностей
• Ключ для замка не включен - заранее приобретите подходящий (обычно универсальный для серий UNION и IEK)
