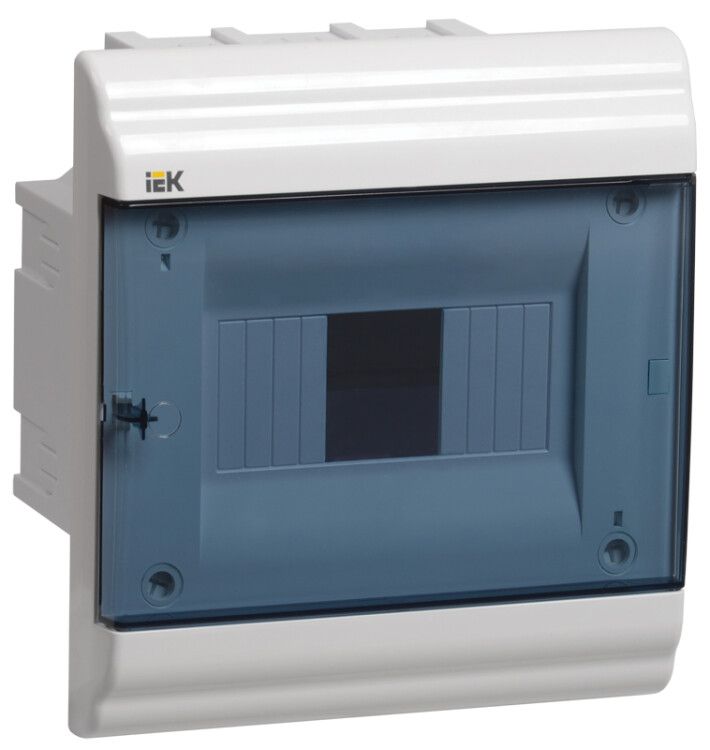

Корпус пластиковый встраиваемый на 6 модулей ЩРВ-П-6 IP41 (210х198х102мм) PRIME | MKP82-V-06-41-20 IEK

Бокс распределительный встраиваемый ЩРВ-П-6 пластиковый белый IP41 от IEK (ИЭК) - это надёжный корпус для монтажа модульных аппаратов в осветительных и распределительных сетях. Артикул mkp82-v-06-41-20 соответствует серии PRIME и предназначен для скрытой установки в стену.

Назначение и область применения

ЩРВ-П-6 используется для внутренней установки в стены зданий и сооружений. Внутрь корпуса монтируются модульные устройства: автоматические выключатели, УЗО, дифавтоматы, таймеры, реле времени и другие приборы управления освещением. Подходит для жилых домов, офисов, административных и общественных помещений. Применяется в системах освещения, слаботочных и силовых цепях с номинальным напряжением до 400 В.

Технические характеристики

• Количество модулей: 6 (стандартный шаг 17,5 мм)
• Номинальное напряжение: 400 В
• Номинальный ток: 100 А
• Степень защиты: IP41 - защита от твёрдых предметов более 1 мм и вертикально падающих капель воды
• Глубина монтажа: 72 мм - требует подготовленного углубления в стене
• Материал корпуса: АБС-пластик - прочный, устойчивый к механическим воздействиям и химическим средам
• Цвет: 9016 RAL (белый матовый)
• Климатическое исполнение: УХЛ3 - работает при температурах от -20 до +85 C
• Срок службы: 25 лет при соблюдении условий эксплуатации
• Наличие DIN-рейки: да, фиксируется на направляющих, регулируется по глубине
• Тип крышки: закрытого типа, с замком
• Количество рядов: один
• Наличие замка: да, защёлка с возможностью пломбирования
• Нормативный документ: ТУ 27.90.33-003-83135016-2017
• Код в реестре РЭ: РЭ-225/19

Совместимость и монтаж

ЩРВ-П-6 совместим с любыми модульными устройствами стандарта DIN 35 мм. Корпус рассчитан на однорядную установку - все устройства располагаются в одном горизонтальном ряду. Монтаж выполняется в предварительно подготовленное углубление в стене. Глубина 72 мм должна точно соответствовать толщине штукатурки и кирпича. Для подключения кабелей предусмотрены выламываемые отверстия на боковых и нижних стенках. Кабель-каналы не подходят - корпус только встраиваемый. DIN-рейка легко фиксируется и может быть перемещена вдоль корпуса для точной настройки положения. Дверца имеет функцию перенавески - её можно поменять сторону открывания.

Безопасность и стандарты

ЩРВ-П-6 соответствует требованиям ТУ 27.90.33-003-83135016-2017 и зарегистрирован в реестре радиоэлектронной продукции (РЭ-225/19). Степень защиты IP41 обеспечивает безопасность от случайного контакта с токоведущими частями и попадания капель воды сверху. Корпус выполнен из самозатухающего АБС-пластика, что снижает риск распространения пламени. Замок позволяет опломбировать дверцу - важно для объектов с контролируемым доступом. Суппорт для шин N/PE защищён от случайного смещения и обеспечивает надёжное соединение.

Преимущества

• Регулируемая DIN-рейка - удобна при установке устройств разной высоты
• Перенавеска дверцы - гибкость при расположении в ограниченном пространстве
• Выламываемые отверстия - позволяют ввести кабели любого диаметра без дополнительных инструментов
• Защёлка с возможностью пломбирования - повышает уровень контроля доступа
• Чёткая конструкция - минимум деталей, быстрый монтаж
• Материал корпуса - устойчив к влаге, коррозии и перепадам температур

Ограничения применения

• Не предназначен для наружной установки - IP41 недостаточно для открытых площадок
• Не подходит для установки в помещениях с постоянным воздействием брызг, струй воды или повышенной влажности (например, баня, бассейн)
• Ограниченное количество модулей - 6 единиц; для больших групп нагрузок требуется более крупный корпус
• Некомплектный - не включает автоматы, УЗО, шины, клеммы; всё необходимо докупить отдельно
• Не рекомендован для мест с частыми ударными нагрузками - АБС-пластик прочен, но не ударопрочен как металл

Примеры использования

• Распределительный щиток в квартире - управление светом, розетками, кухонной техникой
• Осветительный щит в офисе - коммутирование люминесцентных и LED-светильников через таймеры
• Подъездный щит в многоквартирном доме - распределение питания между этажами
• Система управления наружным освещением - установка в нишу стены рядом с входом

Практические советы

• При монтаже проверьте глубину проёма - 72 мм должны быть полностью свободны, иначе дверца не закроется
• Используйте кабельные вводы с уплотнителями, если провода имеют большой диаметр - это сохраняет степень защиты IP41
• Перед установкой модулей убедитесь, что DIN-рейка плотно зафиксирована - она может сдвигаться при слабом креплении
• Для пломбирования используйте специальные металлические или пластиковые пломбы - они не снимаются без повреждения
• Не забудьте оставить место для прокладки нулевых и защитных шин - они не входят в комплект
• ЩРВ-П-6 от IEK (ИЭК) - серия PRIME - совместима с другими изделиями этой же серии, что упрощает замену и обслуживание
