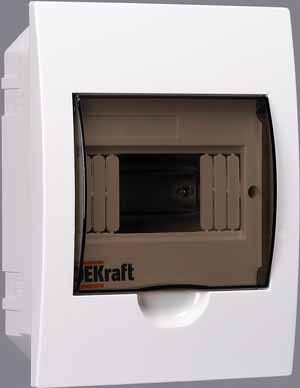

Корпус встраиваемый ЩРВ-П-6 22х17х9 6мод. IP41 пластик. DEKraft 31002DEK APC

Корпус встраиваемый пластиковый 6 модулей IP41 ЩРВ-П-6 от DEKraft - компактное решение для внутренней установки распределительного щита в стену. Подходит для монтажа автоматических выключателей, УЗО и других модульных устройств в жилых и коммерческих помещениях. Артикул 31002dek соответствует серии ЩРВ-П.

Назначение и область применения

Корпус ЩРВ-П-6 предназначен для скрытой установки в стену и содержит место для шести модульных устройств - например, автоматов, УЗО, реле напряжения или счетчиков. Применяется в квартирах, офисах, административных зданиях и объектах с невысокими требованиями к защите от внешних воздействий. Подходит для создания распределительных щитов в местах, где важна компактность и эстетика.

Технические характеристики

• Количество модулей: 6 (стандарт 18 мм каждый)
• Степень защиты: IP41 - защита от предметов больше 1 мм и капель воды, падающих вертикально
• Материал корпуса: самозатухающий ABS-пластик
• Наличие DIN-рейки: одна черная металлическая рейка
• Количество вводов: 6 отверстий - по два диаметром 25 мм и одно 32 мм сверху и снизу
• Глубина монтажа: 56 мм - требует подготовки ниши такой же глубины
• Напряжение: 220 В
• Номинальный ток: 100 А - допустимый суммарный ток через все устройства внутри
• Цвет: белый
• Климатическое исполнение: УХЛ4 - работает при температуре от -25C до +60C
• Тип крышки: закрытого типа, с пазом для фиксации в верхнем положении
• Комплектация: некомплектный - без внутреннего оборудования, только корпус и дверца
• Нормативный документ: ГОСТ Р 52796-2007

Совместимость и монтаж

Корпус ЩРВ-П-6 полностью совместим с модульными устройствами стандарта 18 мм, включая продукцию DEKraft и Systeme Electric. Для монтажа требуется подготовить нишу в стене глубиной не менее 56 мм. Отверстия для кабелей расположены сверху и снизу - можно вводить провода с двух сторон. DIN-рейка уже установленная - достаточно просто защелкнуть устройства. Дверца фиксируется в открытом положении благодаря специальному пазу - удобно при работе с проводами.

Безопасность и стандарты

Изготовлен из самозатухающего ABS-пластика, что снижает риск распространения пламени. Соответствует ГОСТ Р 52796-2007 - нормативу для распределительных щитов. Номинальный ток 100 А позволяет использовать корпус для групповых щитков, но не рекомендуется для главных вводов без учета нагрузки всех устройств внутри. Защита IP41 обеспечивает безопасность в условиях обычных помещений, но не предназначена для влажных или улицы.

Преимущества

• Эргономичная форма с округлыми гранями - легко вписывается в интерьер
• Четко продуманные вводы - два отверстия 25 мм и одно 32 мм с каждой стороны позволяют гибко организовать кабельный ввод
• Встроенная DIN-рейка и изолированные держатели для N и PE шин - экономят время сборки
• Фиксация дверцы в открытом состоянии - исключает необходимость поддерживать её рукой во время работ
• Высокая термостойкость материала - выдерживает перегрев и широкий диапазон температур

Ограничения применения

• Не подходит для установки на улице или в сырых помещениях - степень защиты IP41 недостаточна для попадания брызг или конденсата
• Не рассчитан на установку крупногабаритных устройств - максимальная высота одного аппарата ограничена 6 модулями (108 мм)
• Необходима точная подготовка ниши - глубина 56 мм должна быть соблюдена точно, иначе корпус будет торчать или не войдет
• Комплектация некомплектная - необходимо дополнительно приобрести автоматы, шины, клеммы и другие элементы

Примеры использования

• Распределительный щит в квартире - для группы освещения, розеток и бытовой техники
• Щиток в офисном помещении - управление розетками и кондиционерами
• Подъездный щит в многоквартирном доме - для распределения энергии между несколькими этажами
• Аппараты управления малыми станками в цехах с контролируемой средой

Практические советы

• Перед монтажом проверьте глубину ниши - 56 мм должно быть точно, иначе корпус не встанет ровно
• Используйте кабельные вводы с уплотнителями, особенно если провода проходят через несколько отверстий - это предотвращает запыление
• Шины N и PE лучше крепить сразу после установки корпуса - так легче потом подключать провода
• Для работы с устройствами SE (Dekraft) и Systeme Electric - никаких адаптеров не потребуется, они подходят идеально
• Не используйте корпус там, где возможны механические удары - пластик прочный, но не ударопрочный
