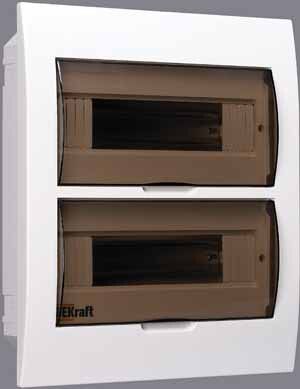

Корпус встраиваемый ЩРВ-П-24 35х30х10 24мод. IP41 пластик. DEKraft 31006DEK APC

Корпус встраиваемый ЩРВ-П-24 35х30х10 24 модуля, IP41, пластиковый, прозрачная дверь от DEKraft - это компактный щит для скрытой установки, предназначенный для размещения модульного оборудования: автоматических выключателей, УЗО, реле и других устройств. Артикул 31006dek соответствует серии пластиковых корпусов DEKraft, подходящих для слаботочных и силовых систем в помещениях с умеренным климатом.

Назначение и область применения

Корпус ЩРВ-П-24 предназначен для внутренней установки в стену и используется как распределительный щит для бытовых и коммерческих объектов. Подходит для сборки щитов с модульными устройствами - автоматами, УЗО, контакторами, счетчиками. Применяется в жилых домах, офисах, административных зданиях, небольших производственных участках. Не рекомендован для открытой установки или помещений с высокой влажностью и риском механических повреждений.

Технические характеристики

• Количество модулей: 24 (стандарт 18 мм на один модуль)
• Тип корпуса: встраиваемый, скрытой установки
• Глубина монтажа: 65 мм - требует подготовки ниши в стене
• Степень защиты: IP41 - защищает от твердых предметов >1 мм и капель воды, падающих вертикально
• Материал корпуса: самозатухающий ABS-пластик, белого цвета
• Дверь: прозрачная, закрытого типа, с фиксацией в верхнем положении
• DIN-рейки: две, черные, установлены внутри корпуса
• Количество вводов: 10 - по 2 отверстия под кабель Ø25 мм и 3 отверстия под Ø32 мм сверху и снизу
• Напряжение: до 220 В (не является номиналом устройства, а указывает на допустимую среду работы)
• Номинальный ток: 100 А - максимальный ток через вводные кабели, не относится к току модульных аппаратов
• Климатическое исполнение: УХЛ4 - работает при температурах от -25C до +60C
• Нормативный документ: ГОСТ Р 52796-2007

Совместимость и монтаж

Корпус ЩРВ-П-24 полностью совместим с модульным оборудованием брендов DEKraft и SE (Systeme Electric). DIN-рейки стандартизированы, позволяют устанавливать любые устройства шириной 18 мм. Монтаж выполняется в подготовленную нишу глубиной не менее 65 мм. Для фиксации корпуса в стене используйте анкеры или раствор, согласно проекту. Отверстия для кабеля расположены сверху и снизу - можно вести провода с двух направлений. Перед монтажом проверьте соответствие диаметров кабелей (Ø25–32 мм) и наличие необходимых вводных уплотнителей.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 52796-2007 для распределительных щитов. Самозатухающий ABS-пластик обеспечивает противопожарную безопасность. Защита IP41 предотвращает попадание крупных посторонних предметов и вертикально падающей влаги, что делает корпус безопасным для использования в сухих и нормально влажных помещениях. Не предназначен для установки в местах с постоянным воздействием воды, химикатов или агрессивной среды.

Преимущества

• Прозрачная дверь позволяет контролировать состояние аппаратов без вскрытия щита
• Две DIN-рейки обеспечивают равномерное распределение нагрузки и удобство компоновки
• Штампованные вводы с несколькими диаметрами снижают потребность в дополнительных переходниках
• Фиксация двери в верхнем положении упрощает обслуживание и исключает случайное открывание
• Компоненты корпуса (держатели для шин N/PE) уже встроены - не требуется самостоятельная сборка

Ограничения применения

• Не подходит для наружной установки - степень защиты IP41 недостаточна для улицы
• Не рассчитан на работу при температурах ниже -25C или выше +60C
• Не предназначен для установки в сырых помещениях (ванная, бассейн, подвал с протечками)
• Корпус некомплектный - не включает модульные автоматы, УЗО, шины, клеммы; все элементы необходимо докупать отдельно
• Нет встроенного замка - для доступа в ограниченные зоны требуется внешнее решение

Примеры использования

• Электрощит в квартире для групп освещения, розеток и мощных приборов (стиральная машина, электроплита)
• Распределительный щит в офисном помещении на этаже с 5–8 комнатами
• Щит управления маленького цеха с 2–3 станками и светильниками
• Автоматизация системы теплого пола или вентиляции в частном доме

Практические советы

• Перед монтажом убедитесь, что ниша в стене имеет достаточные габариты: минимум 35×30×65 мм с запасом 5 мм на каждую сторону
• Используйте кабельные вводы с уплотнительными кольцами - особенно если кабели имеют меньший диаметр, чем отверстия (Ø25–32 мм)
• При использовании нескольких кабелей в одном отверстии соблюдайте правила герметизации и не перегружайте ввод
• Для удобства обслуживания располагайте часто используемые устройства (например, УЗО) на первом ряду
• Проверьте совместимость модульных устройств с рейками - большинство европейских брендов (Schneider, ABB, Legrand) также подходят, кроме специфичных решений
• Не забудьте подключить шины PEN/N/PE - они есть в корпусе, но требуют правильного подключения к сети
