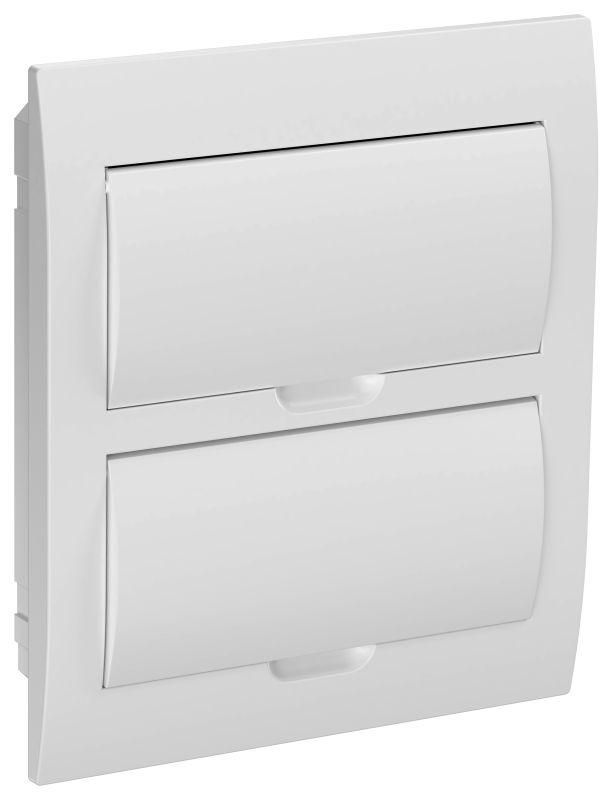

Корпус пластиковый ЩРВ-П-24 бел. дверь IP41 | MKP13-V-24-41-K01-G GENERICA IEK

Корпус пластиковый ЩРВ-П-24 дверь IP41 от GENERICA и IEK - это компактный встраиваемый щит распределительный на 24 модуля DIN, предназначенный для надёжной защиты и организации внутренней проводки в жилых и общественных зданиях. Материал корпуса и степень защиты IP41 делают его подходящим для сухих помещений, где требуется укрытие коммутационных аппаратов.

Назначение и область применения

Корпус пластиковый ЩРВ-П-24 дверь IP41 предназначен для установки модульных устройств в распределительных щитах: автоматических выключателей, УЗО, дифавтоматов, таймеров, реле времени и других приборов управления освещением и бытовой нагрузкой. Подходит для монтажа в квартирах, офисах, школах, больницах и других объектах с сухими условиями эксплуатации. Используется исключительно внутри помещений - не для улицы, подвалов с высокой влажностью или производственных зон с брызгами воды.

Технические характеристики

• Тип изделия: щит распределительный
• Количество модулей DIN: 24 (два ряда по 12 модулей)
• Наличие DIN-рейки: да, встроена, фиксируется в корпусе
• Степень защиты: IP41 - защита от твёрдых предметов более 1 мм и вертикально падающих капель воды
• Материал корпуса: самозагасающий пластик, соответствует ГОСТ IEC 62208-2013
• Способ монтажа: встраиваемый - монтируется в стену, фланец утоплен в штукатурку
• Глубина монтажа: 65 мм - требует подготовки ниши такой же глубины
• Тип крышки: закрытого типа, с поворотной дверцей
• Цвет: RAL 9016 (белый матовый)

Совместимость и монтаж

Корпус пластиковый ЩРВ-П-24 дверь IP41 совместим со всеми стандартными модульными устройствами шириной 17,5 мм (DIN 35 мм). Для монтажа необходимо:

• Вырезать в стене нишу глубиной не менее 65 мм;
• Зафиксировать корпус с помощью анкеров или гипсового раствора;
• Подвести кабели через входные отверстия снизу/сбоку - они не имеют герметичных вводов, поэтому дополнительно изолируйте места прохода;
• Установить DIN-рейку (уже вмонтирована) и защёлкнуть устройства;
• Закрыть дверцу - она имеет механический замок, предотвращающий случайное открывание.

Не используйте этот корпус для монтажа в местах с возможным попаданием брызг, струй воды или пылевых потоков - IP41 недостаточна для таких условий.

Безопасность и стандарты

Корпус изготовлен из самозагасающего пластика, который не поддерживает горение и соответствует требованиям ГОСТ IEC 62208-2013. Это обеспечивает пожаробезопасность даже при перегрузках или КЗ внутри щита. Конструкция не содержит металлических элементов, снижающих риск поражения током при внешнем контакте.

Преимущества

• Прочная конструкция из усиленного пластика - устойчив к деформациям при длительной эксплуатации
• Встроенная DIN-рейка - не требует дополнительной установки, экономит время монтажа
• Фиксированная дверца с замком - предотвращает доступ посторонних лиц
• Матовый белый цвет (RAL 9016) - гармонирует с интерьером, не выгорает на свету
• Универсальная форма - легко встраивается в любые типы стен: кирпич, бетон, гипсокартон

Ограничения применения

• Не применяется во влажных помещениях (ванная, баня, подвалы) - IP41 не защищает от брызг и конденсата
• Не подходит для наружного монтажа - отсутствует герметизация вводов и уплотнителей
• Не рассчитан на установку крупногабаритных устройств (например, частотных преобразователей) - ограниченная глубина 65 мм
• Не предусматривает возможность последующего увеличения числа модулей - жесткая конструкция без расширения

Примеры использования

• Распределительный щит в квартире: управление освещением, розетками, кухонной группой
• Общий этажный щит в многоквартирном доме - для УЗО и автоматов на несколько квартир
• Школьный класс: контроль освещения с использованием таймеров
• Административное здание: организация питания серверов, принтеров, систем видеонаблюдения

Практические советы

• Перед монтажом проверьте глубину ниши - 65 мм минимум; если меньше - выбирайте другой корпус
• При прокладке кабелей используйте гофру - корпус не имеет вводных уплотнений, открытые провода могут повредиться
• Не затягивайте болты слишком сильно - пластик хрупче металла, есть риск трещин
• Для обслуживания щита всегда отключайте питание - дверца не является средством защиты от напряжения
• Если нужна защита выше IP41 - выбирайте модели с IP54 и герметичными вводами, например, ЩРВ-П-24 IP54
