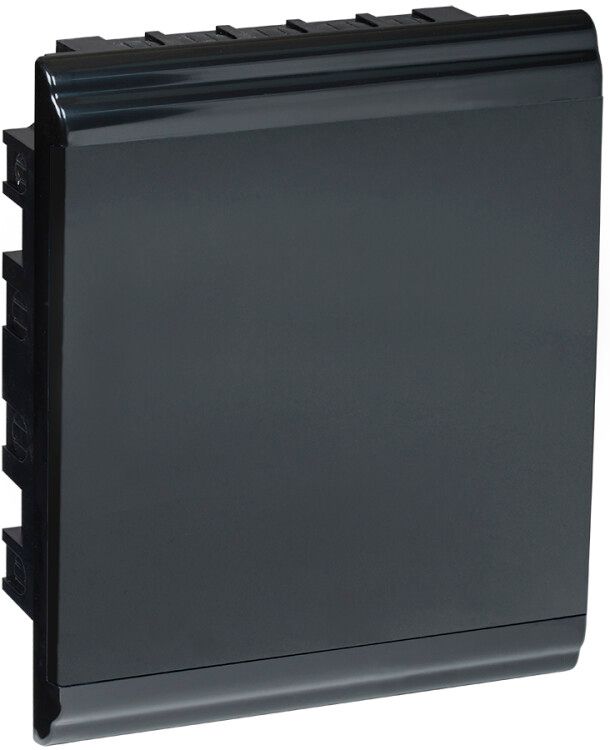

Корпус пластиковый встраиваемый на 24 модулей ЩРВ-П-24 PRIME черный IP41 | MKP13-V-01-24-41-K02 IEK

Корпус модульный пластиковый встраиваемый ЩРВ-П-24 черный IP41 от IEK (ИЭК) — это надежная основа для компактной сборки распределительного щита в стене. Артикул mkp13-v-01-24-41-k02 рассчитан на установку 24 модульных устройств и подходит для жилых помещений, где важна эстетика и безопасность.

Назначение и область применения

Корпус ЩРВ-П-24 предназначен для внутренней установки в стену и используется как распределительный щиток для квартиры или частного дома. В него монтируются модульные устройства: автоматические выключатели, УЗО, дифавтоматы, таймеры, реле времени и другие элементы систем управления освещением и электрооборудованием. Подходит для осветительных цепей, групп розеток и бытовых нагрузок до 10 кВт.

Технические характеристики

• Количество модулей: 24 (по 17,5 мм каждый — стандартная ширина модульных устройств)
• Степень защиты: IP41 — защита от твердых предметов больше 1 мм и вертикально падающих капель воды
• Материал корпуса: АБС-пластик — прочный, ударопрочный, не поддерживающий горение
• Глубина монтажа: 72 мм — требует соответствующего углубления в стене
• Количество рядов: 2 — позволяет удобно располагать устройства в два уровня
• DIN-рейка: да, встроенная, стандартная, фиксируется без дополнительных креплений
• Цвет: 9005 (черный) — сочетается с современным дизайном интерьера
• Диапазон рабочих температур: от -25°C до +85°C — подходит для холодных и теплых регионов
• Климатическое исполнение: УХЛ3 — предназначено для умеренного и холодного климата, с возможностью эксплуатации в неотапливаемых помещениях
• Срок службы: 25 лет — при соблюдении условий эксплуатации

Совместимость и монтаж

Корпус ЩРВ-П-24 совместим со всеми стандартными модульными устройствами шириной 17,5 мм. Монтаж выполняется методом скрытой установки: корпус закладывается в подготовленную нишу в стене, после чего крепится с помощью раствора или специального клея. Для точного монтажа необходимо обеспечить глубину ниши не менее 72 мм. DIN-рейка уже установленная — достаточно защелкнуть устройства на неё. Крышка плотно закрывается, предотвращает доступ к токоведущим частям при открытой дверце.

Безопасность и стандарты

Корпус выполнен из самозатухающего АБС-пластика, что снижает риск распространения пламени. Соответствует требованиям ГОСТ Р 50030.2 и IEC 61439-3 для распределительных щитов бытового назначения. Степень защиты IP41 гарантирует безопасность при случайном контакте с пальцами или мелкими инструментами, а также защиту от конденсата и вертикальных брызг — например, в ванной комнате или на кухне.

Преимущества

• Встроенный механизм крепления DIN-рейки — экономит время при сборке
• Черный цвет и гладкая поверхность — легко вписываются в интерьер без необходимости декорирования
• Высокая механическая прочность АБС-пластика — устойчив к деформациям при монтаже и эксплуатации
• Два ряда модулей — позволяют организовать логичное расположение устройств (например, свет — сверху, розетки — снизу)
• Долгий срок службы — не требует замены в течение всего срока эксплуатации здания

Ограничения применения

• Не подходит для наружной установки — степень защиты IP41 недостаточна для воздействия дождя, ветра или пыли
• Не рекомендуется использовать в местах с постоянным попаданием воды — например, рядом с душевой кабиной или в сыром подвале без вентиляции
• Не предназначен для мощных промышленных щитов — максимальная нагрузка ограничена бытовыми значениями
• Требуется точное соответствие глубины ниши 72 мм — меньшая глубина сделает невозможным полноценный монтаж

Примеры использования

• Распределительный щит в однокомнатной квартире — 24 модуля хватает для всех групп: освещение, розетки, кухня, ванная, кондиционер
• Управление освещением в коридоре и на лестнице — можно установить таймер и несколько автоматов
• Обновление старого щитка в доме — замена деревянного ящика на современный пластиковый корпус с DIN-рейкой
• Подключение системы “умный дом” — место для реле, контроллеров и УЗО в одной компактной единице

Практические советы

• Перед монтажом проверьте глубину ниши — минимум 72 мм, лучше с запасом 5–10 мм
• При использовании в ванной комнате обязательно примените УЗО — корпус не защищает от прямого контакта с водой
• Не перегружайте корпус более чем 24 модулями — даже если некоторые устройства тоньше, это нарушает нормы размещения и затрудняет обслуживание
• При закладке в стену используйте раствор с хорошей адгезией — корпус должен быть надежно зафиксирован, чтобы не выпадать при открывании крышки
• При заказе нескольких корпусов — выбирайте одинаковое исполнение (цвет, серию PRIME) — это обеспечивает единообразие в проекте
