Бокс ЩРВ-П-24 модуля встраиваемый пластик IP41 (345х300х102мм) | MKP12-V-24-41-G GENERICA IEK

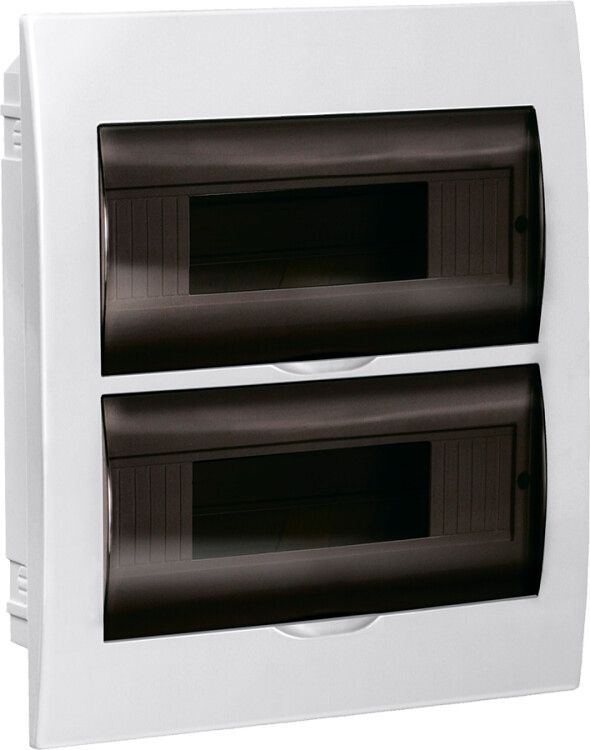

Бокс ЩРВ-П-24 модуля встраиваемый пластиковый с черной прозрачной дверью IP41 (345х300х102 мм) от GENERICA и IEK предназначен для скрытой установки в стену и содержит место для 24 модульных устройств - например, автоматов, УЗО и таймеров. Подходит для жилых и общественных зданий в системах освещения и распределения электроэнергии.

Назначение и область применения

Бокс ЩРВ-П-24 модуля встраиваемый пластиковый с черной прозрачной дверью IP41 (345х300х102 мм) используется для компактного размещения модульных аппаратов в распределительных щитках. Применяется в квартирах, офисах, школах и других объектах, где требуется внутренняя установка щита в стену. Подходит для сборки групповых цепей освещения, розеточных контуров и систем управления светом.

Технические характеристики

• Количество модулей DIN: 24 (два ряда по 12 модулей каждый)
• Габариты корпуса: 345×300×102 мм (высота × ширина × глубина)
• Глубина монтажа: 56 мм - минимальная требуемая ниша в стене
• Материал корпуса: ударопрочный пластик, белого цвета
• Дверца: прозрачная, черного цвета, закрытого типа, обеспечивает видимость состояния устройств
• Степень защиты: IP41 - защита от твердых частиц больше 1 мм и вертикально падающих капель воды
• Диапазон рабочих температур: от –5 C до +40 C
• Климатическое исполнение: УХЛ3 - для умеренного и холодного климата в помещениях
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Наличие DIN-рейки: да, предварительно установленная, фиксируется на двух сторонах

Совместимость и монтаж

Бокс ЩРВ-П-24 модуля встраиваемый пластиковый с черной прозрачной дверью IP41 (345х300х102 мм) рассчитан на скрытую установку в стену. Для монтажа необходимо подготовить нишу глубиной не менее 56 мм. Корпус имеет специальные крепежные ушки для фиксации саморезами или анкерами. DIN-рейка уже встроена - достаточно защелкнуть устройства на ней. Дверца открывается на петлях, не требует демонтажа для обслуживания. Не рекомендуется использовать для наружной установки или во влажных средах из-за ограниченной степени защиты IP41.

Безопасность и стандарты

Бокс ЩРВ-П-24 модуля встраиваемый пластиковый с черной прозрачной дверью IP41 (345х300х102 мм) соответствует требованиям ГОСТ Р 50030.2 и ГОСТ 14254 по классу защиты IP41. Материал корпуса - самозагасающий пластик, не поддерживающий горение. Конструкция исключает случайный доступ к токоведущим частям при закрытой дверце. Соответствует нормам безопасности для бытовых и коммунальных объектов.

Преимущества

• Прозрачная дверца позволяет контролировать состояние автоматов и УЗО без вскрытия щита
• Удобная двурядная компоновка - оптимально использует пространство для 24 модулей
• Низкая глубина монтажа (56 мм) - подходит даже для тонких перегородок
• Высокая механическая прочность корпуса из пластика снижает риск повреждений при монтаже
• Фиксация DIN-рейки надежная - не провисает при нагрузке
• Срок службы 15 лет - экономически выгодно для капитального ремонта

Ограничения применения

• Не подходит для установки вне помещений - степень защиты IP41 не защищает от брызг, дождя или пыли
• Не допускается использование в условиях температуры ниже –5 C или выше +40 C
• Не предназначается для мощных промышленных щитов с высокими токами короткого замыкания - только для бытовых и слаботочных цепей
• Не совместим с крупногабаритными устройствами, занимающими более одного модуля, если их количество превышает 24

Примеры использования

• Электрощиток в квартире: 8 автоматов на освещение, 6 УЗО на розетки, 2 таймера, 2 термореле
• Общий этажный щит в многоквартирном доме: распределение питания по 2–3 квартирам
• Система управления освещением в офисе: диммеры, реле времени, контакторы
• Подъездный щит с автономным питанием сигнализации и видеонаблюдения

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть минимум 56 мм, иначе корпус не войдет
• При использовании большого числа однополюсных автоматов - убедитесь, что они не выходят за рамки 24 модулей; для двухполюсных устройств считайте как два модуля
• Прозрачная дверца легко запачкается - периодически протирайте мягкой тканью, чтобы сохранить видимость
• Не затягивайте крепеж слишком сильно - пластик может треснуть
• Для удобства обслуживания оставьте свободное пространство вокруг щита внутри стены - так проще достать провода
• Бокс ЩРВ-П-24 модуля встраиваемый пластиковый с черной прозрачной дверью IP41 (345х300х102 мм) хорошо сочетается с продукцией GENERICA и IEK - одинаковые крепления и габариты позволяют менять оборудование без переделки ниши
