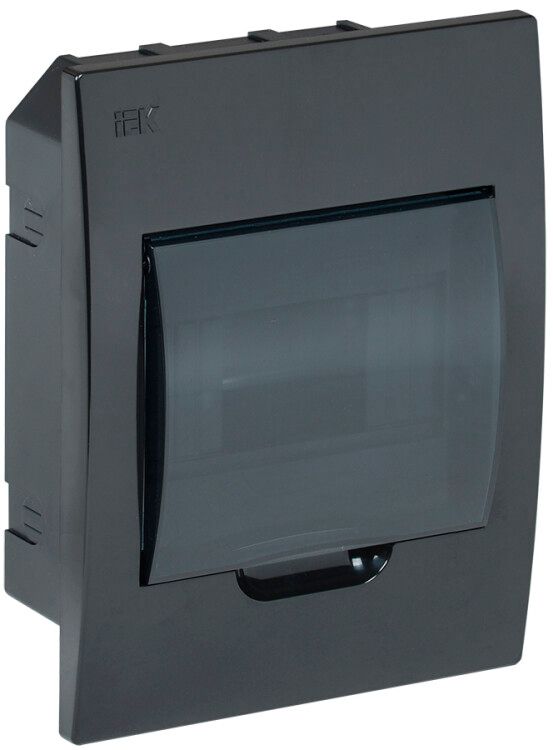

Корпус встраиваемый ЩРВ-П-6 Krepta 3 IP41 пластик. черн. IEK MKP12-V-06-41-K02

Корпус модульный встраиваемый пластиковый ЩРВ-П-6 черный IP41 от IEK - это компактный щиток для скрытой установки в стену, рассчитанный на шесть модулей DIN. Подходит для распределительных щитов в жилых помещениях, офисах и объектах с умеренным климатом. Артикул mkp12-v-06-41-k02 обеспечивает совместимость с продуктами серии KREPTA.

Назначение и область применения

ЩРВ-П-6 черный IP41 предназначен для внутренней установки в стены и используется как распределительный щиток для бытовых и коммерческих электроустановок. Подходит для монтажа автоматических выключателей, УЗО, реле и других устройств на DIN-рейке. Часто применяется в квартирах, частных домах, административных зданиях и небольших производственных помещениях. Климатическое исполнение УХЛ3 позволяет использовать его в условиях с колебаниями температуры от -20C до +80C.

Технические характеристики

• Количество модулей DIN: 6
• Способ монтажа: скрытая установка (встраивание в стену)
• Степень защиты: IP41 - защита от твердых частиц крупнее 1 мм и вертикального падения капель воды
• Материал корпуса: АБС-пластик (огнестойкий, ударопрочный)
• Климатическое исполнение: УХЛ3 - для умеренного и холодного климата с возможностью работы при температуре от -20C до +80C
• Глубина монтажа: 56 мм - минимальная глубина стенной ниши
• Количество рядов: один
• Цвет: черный
• DIN-рейка: встроена, фиксируется внутри корпуса
• Тип крышки: закрытого типа с прозрачной дверью
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Прозрачная дверь: да - позволяет визуально контролировать состояние аппаратов без вскрытия

Совместимость и монтаж

ЩРВ-П-6 черный IP41 совместим со всеми стандартными модулями DIN 35 мм, используемыми в бытовой и промышленной автоматизации. Монтаж осуществляется в подготовленную нишу в стене глубиной не менее 56 мм. Корпус крепится с помощью шурупов или анкеров, входящих в комплект. DIN-рейка уже установлена - её не нужно докупать. Прозрачная дверца открывается вверх - это удобно при ограниченном пространстве перед щитком, например, за дверью или в углу комнаты. Провода можно заводить через любые четыре стороны корпуса - благодаря заранее выполненным выштамповкам, что упрощает трассировку кабелей.

Безопасность и стандарты

Корпус изготовлен из огнестойкого АБС-пластика, соответствующего требованиям безопасности для электромонтажных изделий. Степень защиты IP41 предотвращает попадание твердых предметов размером более 1 мм и вертикально падающих капель воды - этого достаточно для помещений с нормальной влажностью, таких как жилые комнаты, коридоры, кладовые. Серия KREPTA от IEK прошла сертификацию в рамках ЕАЭС и соответствует ГОСТ Р 50030.2–2019 (МЭК 60947-1).

Преимущества

• Прозрачная дверца - возможность контроля состояния оборудования без открытия щита
• Выштамповки на всех сторонах - гибкая организация ввода/вывода кабелей
• Встроенная DIN-рейка - снижает затраты на комплектующие
• Открывающаяся вверх дверь - оптимальна для мест с ограниченным доступом
• Высокая механическая прочность материала - устойчивость к повреждениям при монтаже и эксплуатации
• Долгий срок службы - 15 лет при правильной установке

Ограничения применения

ЩРВ-П-6 черный IP41 не предназначен для установки во влажных или открытых помещениях - степень защиты IP41 недостаточна для бани, улицы, подвалов с постоянной сыростью или производственных участков с брызгами жидкости. Также не рекомендуется использовать в средах с высоким уровнем пыли, масла или химически активных веществ. Температурный диапазон от -20C до +80C допускает работу в неотапливаемых помещениях, но не в экстремальных условиях (например, в печных камерах или на солнечных площадках).

Примеры использования

• Распределительный щиток в квартире - для групп освещения, розеток и УЗО
• Щит управления в офисе - для питания компьютеров, принтеров, серверов
• Автоматический щит в подъезде - для включения света в лестничной клетке
• Контрольный пункт на даче - для управления насосом, освещением и теплым полом

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть минимум 56 мм, чтобы корпус полностью поместился без выпирания
• Не забудьте сделать отверстия для ввода кабелей в нужной стороне корпуса - выштамповки легко пробиваются отверткой
• При использовании в холодных помещениях (ниже 0C) избегайте резких перепадов температуры - это может вызвать конденсат под крышкой
• Для долговечности не перегружайте корпус - максимальная нагрузка - 6 модулей; при необходимости переходите на модели с большим числом модулей
• ЩРВ-П-6 черный IP41 от IEK совместим с другими изделиями серии KREPTA - выбирайте однотипные устройства для единого стиля и надежности системы
