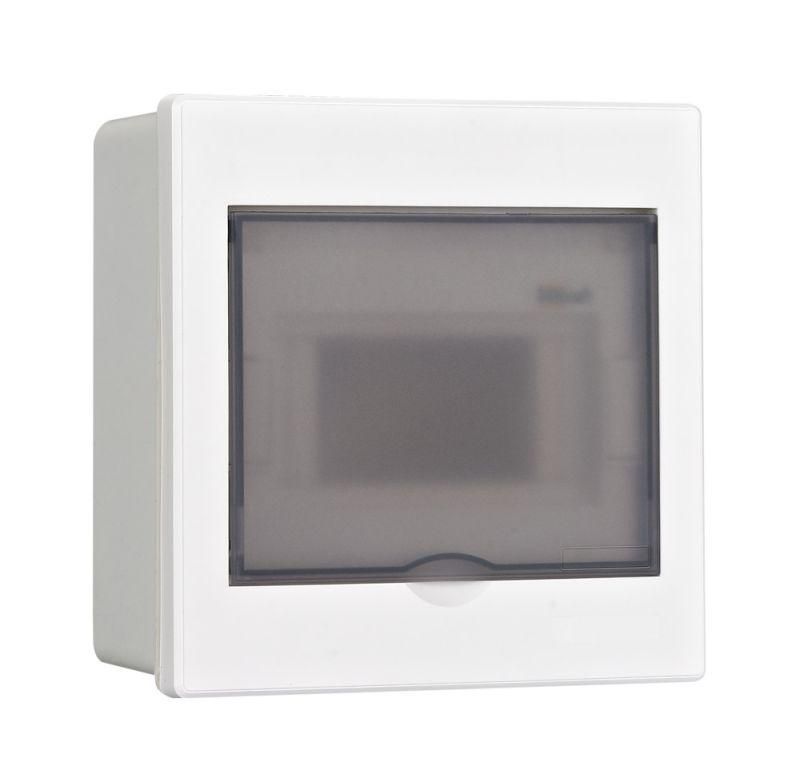

Корпус встраиваемый дв. 1 ряд 6 мод. IP41 ЩРВ-П пласт. прозр. DEKraft 31051DEK APC

Корпус встраиваемый пластиковый с прозрачной дверью 1 ряд 6 модулей IP41 ЩРВ-П от DEKRAFT (арт. 31051dek) предназначен для компактной скрытой установки модульного оборудования в стенах. Подходит для распределительных щитов в жилых и коммерческих помещениях.

Назначение и область применения

Корпус ЩРВ-П используется для монтажа автоматических выключателей, УЗО, реле, контакторов и других модульных устройств шириной до 18 мм. Обеспечивает защиту внутренней электроники от случайного прикосновения и внешних воздействий. Применяется в бытовых и офисных щитках, системах освещения, управления HVAC, малых промышленных объектах.

Технические характеристики

• Тип корпуса: встраиваемый, однорядный
• Количество модулей: 6 (по 18 мм каждый, всего 108 мм ширины)
• Глубина монтажа: 76 мм
• Материал: негорючий ABS-пластик (RAL9003, белый)
• Степень защиты: IP41 - защита от твердых предметов >1 мм и капель воды, падающих вертикально
• DIN-рейка: да, встроена, рассчитана на стандартные модульные устройства
• Крышка: прозрачная, закрытого типа, выполнена из прочного пластикового стекла
• Фиксация дверцы: механическая защелка, фиксируется в открытом положении
• Клеммы: предусмотрены места для крепления шин N и PE
• Гарантия: 3 года

Совместимость и монтаж

Корпус ЩРВ-П полностью совместим с модульными устройствами DEKRAFT и Systeme Electric. Монтируется в стену методом скрытой установки - требует предварительного изготовления ниши глубиной не менее 76 мм. Для подключения проводов используются готовые выштампованные вводы - сверление не требуется. Кабели заводятся через боковые или задние отверстия, затем фиксируются внутри корпуса. Установка DIN-рейки выполняется заранее, перед монтажом корпуса в стену.

Безопасность и стандарты

Изготовлен из самозатухающего ABS-пластика, соответствует требованиям пожарной безопасности. Степень защиты IP41 обеспечивает безопасную работу в условиях возможного попадания влаги (например, в ванных комнатах или подъездах), но не предназначен для открытых площадок или сырых помещений с постоянным воздействием воды. Соответствует международным нормам для распределительных щитов класса II.

Преимущества

• Прозрачная дверца позволяет контролировать состояние устройств без вскрытия корпуса
• Выштампованные вводы исключают необходимость сверления, снижают риск повреждения корпуса
• Устойчивость к вибрации делает корпус надежным в местах с частыми колебаниями (например, рядом с насосами или вентиляцией)
• Пластиковое стекло не царапается и не мутнеет со временем
• Встроенная шина PE/N экономит место и ускоряет сборку
• Фиксация дверцы в открытом состоянии упрощает обслуживание

Ограничения применения

• Не подходит для наружной установки - IP41 недостаточен для защиты от дождя, пыли или высокой влажности
• Не рекомендован для помещений с агрессивными химическими средами (кислоты, растворители)
• Максимальная нагрузка на DIN-рейку - стандартная для модульных устройств; не предназначен для тяжелых силовых элементов без дополнительной фиксации
• Глубина 76 мм ограничивает использование крупных устройств (например, некоторых многополюсных УЗО с увеличенной габаритностью)

Примеры использования

• Щиток в квартире: 2 автомата, УЗО, реле напряжения, счетчик
• Подъездный щит: управление освещением, реле времени, сигнализация
• Кабинет или офис: питание компьютеров, сетевые фильтры, розеточные группы
• Небольшие производственные участки: управление светом, вентиляцией, пульты запуска

Практические советы

• Перед монтажом проверьте, что все устройства поместятся в 6 модулей - некоторые УЗО занимают 2–3 модуля
• При использовании в ванной комнате дополнительно установите герметизирующие прокладки вокруг вводов
• При замене оборудования используйте отвертку с изолированным наконечником - даже при отключенном питании есть риск касания токоведущих частей
• Для удобства обслуживания оставляйте свободное пространство около корпуса - минимум 5 см сбоку и спереди
• При заказе нескольких корпусов ЩРВ-П от DEKRAFT - выбирайте одинаковые партии, чтобы избежать различий в оттенке белого цвета
