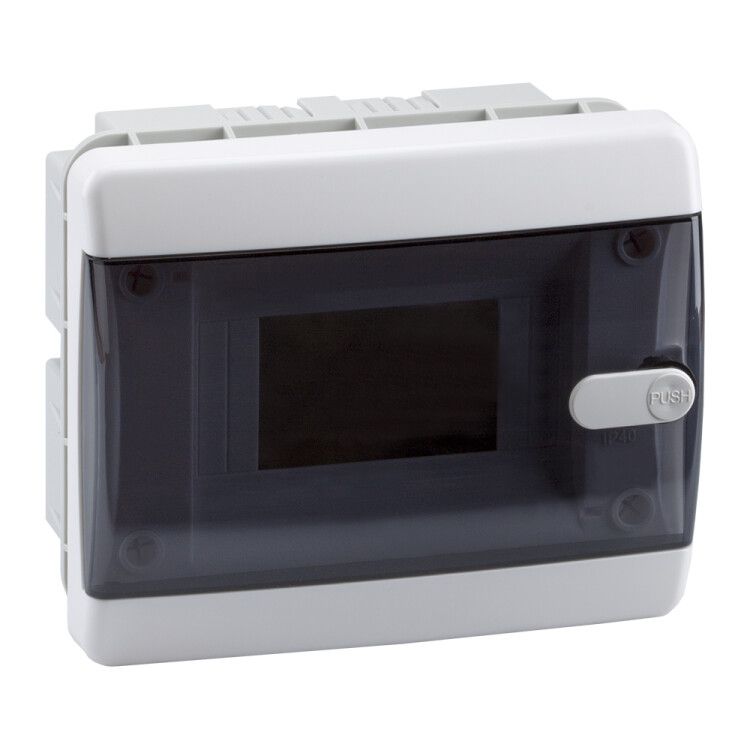

Корпус пластиковый OptiBox P-CVK-1-06-IP41 | 145778 КЭАЗ

Корпус пластиковый встраиваемый с прозрачной черной дверью 6 модулей IP41 от КЭАЗ (арт. 145778) предназначен для установки внутри стен в помещениях с умеренным климатом. Он обеспечивает защиту внутреннего оборудования от случайного контакта и пыли, сохраняя доступ к устройствам через прозрачную дверцу. Подходит для сборки распределительных щитов малой мощности в жилых и офисных зданиях.

Назначение и область применения

Корпус пластиковый встраиваемый с прозрачной черной дверью 6 модулей IP41 используется для монтажа автоматических выключателей, УЗО, реле и других модульных устройств на DIN-рейке. Его применяют в распределительных щитках квартир, частных домов, административных помещений и небольших производственных объектов. Прозрачная дверца позволяет контролировать состояние коммутационных аппаратов без вскрытия корпуса.

Технические характеристики

• Количество модулей: 6 (стандартная ширина одного модуля - 17,5 мм)
• Глубина монтажа: 64,5 мм - минимальная требуемая толщина стены для скрытой установки
• Размеры корпуса: 182 × 150 × 102,9 мм (Ш×В×Г)
• Материал: ABS-пластик - прочный, устойчивый к механическим воздействиям и химическим средам
• Степень защиты: IP41 - защита от предметов более 1 мм и вертикально падающих капель воды
• Цвет: 9016 (серый)
• Наличие DIN-рейки: да - стандартная рейка типа TS35/7,5
• Наличие монтажной панели: да - фиксирует оборудование внутри корпуса
• Тип двери: прозрачная, с защелкой - удобна для визуального контроля
• Климатическое исполнение: УХЛ3 - допустимо использование в закрытых помещениях с температурой от −25C до +40C и относительной влажностью до 90%

Совместимость и монтаж

Корпус пластиковый встраиваемый с прозрачной черной дверью 6 модулей IP41 совместим со всеми типовыми модульными устройствами, соответствующими стандарту IEC 60947-2. Для монтажа требуется подготовить нишу в стене глубиной не менее 64,5 мм. Монтажная панель крепится к задней части корпуса, после чего на неё устанавливаются устройства на DIN-рейке. Корпус фиксируется в нише с помощью гипсового раствора, цементного раствора или специальных анкеров. После установки дверь плотно закрывается защелкой - она не требует ключа и легко открывается рукой.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60670-1 для корпусов распределительных устройств. Напряжение 220 В указано как рабочее напряжение сети, для которой предназначена сборка внутри корпуса - сам корпус не рассчитан на коммутацию тока. Защита IP41 исключает риск поражения током при случайном прикосновении к токоведущим элементам, но не защищает от брызг сбоку или попадания воды.

Преимущества

• Прозрачная дверь снижает необходимость постоянного вскрытия щита - экономит время при осмотре и обслуживании
• ABS-пластик устойчив к деформациям и не проводит ток - безопасен для бытового использования
• Встроенная DIN-рейка и монтажная панель обеспечивают надежную фиксацию всех компонентов
• Компактная глубина (64,5 мм) позволяет устанавливать корпус даже в тонких перегородках
• Фиксация защелкой - не требует инструментов для доступа к оборудованию

Ограничения применения

• Не предназначен для установки во влажных помещениях (ванная, баня, подвалы) - степень защиты IP41 недостаточна для защиты от брызг и конденсата
• Не рекомендован для открытых площадок, на улице или в неотапливаемых помещениях зимой - климатическое исполнение УХЛ3 не гарантирует работу ниже −25C
• Не подходит для установки крупногабаритных устройств, превышающих 6 модулей - корпус ограничен по ширине
• Не имеет встроенной системы вентиляции - при длительной нагрузке возможен нагрев, особенно при использовании мощных автоматов

Примеры использования

• Распределительный щиток в квартире: УЗО, автоматы на освещение, розетки, счетчик
• Щит управления в офисе: реле времени, терморегулятор, блок питания
• Автоматизация систем вентиляции в жилом доме
• Подключение бытовых приборов в коттедже с автономным энергоснабжением

Практические советы

• Перед монтажом проверьте глубину ниши - корпус требует минимум 64,5 мм свободного пространства; меньшая глубина затруднит установку монтажной панели
• При использовании нескольких автоматов на 16–25 А учтите тепловую нагрузку - в закрытом корпусе без вентиляции возможен перегрев
• Не используйте корпус в местах с повышенной влажностью - даже при наличии прозрачной двери IP41 не предохраняет от конденсата
• При замене оборудования не снимайте весь корпус - достаточно открыть дверь и открутить один болт монтажной панели
• Артикул 145778 - единственный номер для заказа этого варианта корпуса от КЭАЗ Optima; другие цвета или глубины имеют другие артикулы
