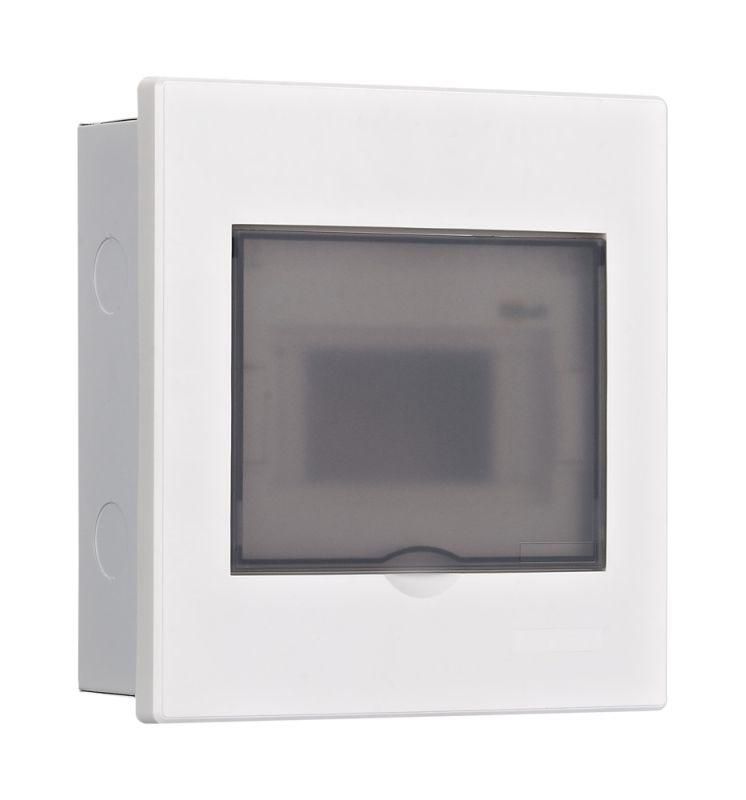

Корпус встраиваемый с прозрачной дверью 1 ряд 6 модулей IP41 ЩРВ-М - 31071DEK APC

Корпус встраиваемый с прозрачной дверью 1 ряд 6 модулей IP41 ЩРВ-М от DEKRAFT - компактное решение для скрытой установки модульного оборудования в стенах. Подходит для распределительных щитов в жилых и коммерческих помещениях, обеспечивает надежную защиту автоматов, УЗО и других устройств. Артикул 31071dek.

Назначение и область применения

Корпус встраиваемый с прозрачной дверью 1 ряд 6 модулей IP41 ЩРВ-М предназначен для внутренней установки в стену и размещения модульной аппаратуры: автоматических выключателей, УЗО, реле, счетчиков и т.п. Прозрачная дверь позволяет контролировать состояние устройств без вскрытия щита. Подходит для квартир, офисов, административных зданий, где требуется эстетичный и безопасный монтаж электрощитов внутри перегородок.

Технические характеристики

• Тип: встраиваемый корпус с прозрачной дверью
• Количество рядов: 1
• Ширина: 6 модулей (108 мм по стандарту DIN)
• Глубина монтажа: 78 мм
• Материал корпуса: передняя часть и дверца - негорючий ABS-пластик; основание - холоднокатаная сталь
• Цвет: белый (RAL 9003)
• Степень защиты: IP41 - защита от твердых предметов >1 мм и капель воды, падающих вертикально
• DIN-рейка: есть, съемная
• Крепление шин: предусмотрены клеммы для N и PE-шин
• Гарантия: 36 месяцев

Совместимость и монтаж

Корпус ЩРВ-М совместим со всеми стандартными модульными устройствами шириной 18 мм. Гарантированная совместимость с продукцией DEKRAFT и Systeme Electric. Монтаж осуществляется методом скрытой установки: корпус вставляется в подготовленное отверстие в стене, фиксируется за счет боковых лапок. Для подключения кабелей используются готовые выштампованные вводы - сверлить отверстия не нужно. Съемная рама упрощает замену или обслуживание внутренних элементов без демонтажа всего корпуса. Шпилька заземления уже встроена - достаточно подключить заземляющий провод.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности для электроустановок до 1000 В переменного тока. Негорючий ABS-пластик и стальная база обеспечивают термическую и механическую устойчивость. Степень защиты IP41 предотвращает попадание крупных посторонних предметов и случайное воздействие капель воды - например, при протечках потолка. Однако корпус не рассчитан на повышенную влажность или прямой контакт с водой - не применяйте в банях, подвалах или на улице.

Преимущества

• Прозрачная дверца под углом 90° - удобный обзор состояния контактов и индикаций без открывания
• Выштампованные вводы - экономят время при монтаже, исключают необходимость сверления
• Съемная DIN-рейка - упрощает сборку и последующее обслуживание
• Увеличенная глубина (78 мм) - позволяет разместить устройства с большими габаритами, включая некоторые модели УЗО
• Высокие изоляционные свойства пластика - снижают риск пробоя даже при перегрузках
• Устойчивость к вибрации - подходит для помещений с постоянной нагрузкой (например, рядом с насосами или вентиляторами)

Ограничения применения

Не используйте корпус в условиях:

• высокой влажности (влажность выше 85%) - IP41 недостаточен для таких сред;
• агрессивных химических паров - пластик может деформироваться;
• температур ниже -10C и выше +50C - материал теряет прочность вне этого диапазона;
• наружной установки - корпус не герметичен и не защищен от осадков;
• где возможен прямой контакт с водой - например, в ванных комнатах без дополнительной защиты.

Примеры использования

• Электрощит в квартире: автоматические выключатели, УЗО, реле напряжения
• Щит управления в офисе: реле времени, контакторы, сигнализация
• Распределительный щит в подъезде: учетные приборы, автоматы этажных групп
• Системы управления светом и вентиляцией в частном доме

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть минимум 80–85 мм, чтобы корпус свободно вошел и не задевал провода
• Используйте только кабели с внешним диаметром до 12 мм - большие провода не войдут через выштампованные вводы
• При подключении шин N и PE следите, чтобы они не касались друг друга и не перегибались
• Дверцу можно зафиксировать в открытом состоянии - это удобно при работе, но не забудьте закрыть после завершения
• При необходимости замены устройства - открутите одну болтовую точку на раме, снимите ее целиком, не трогая провода
• Артикул 31071dek - единственный вариант этой модели в серии ЩРВ-М Lite. Аналоги от других брендов имеют другие размеры и крепления.
