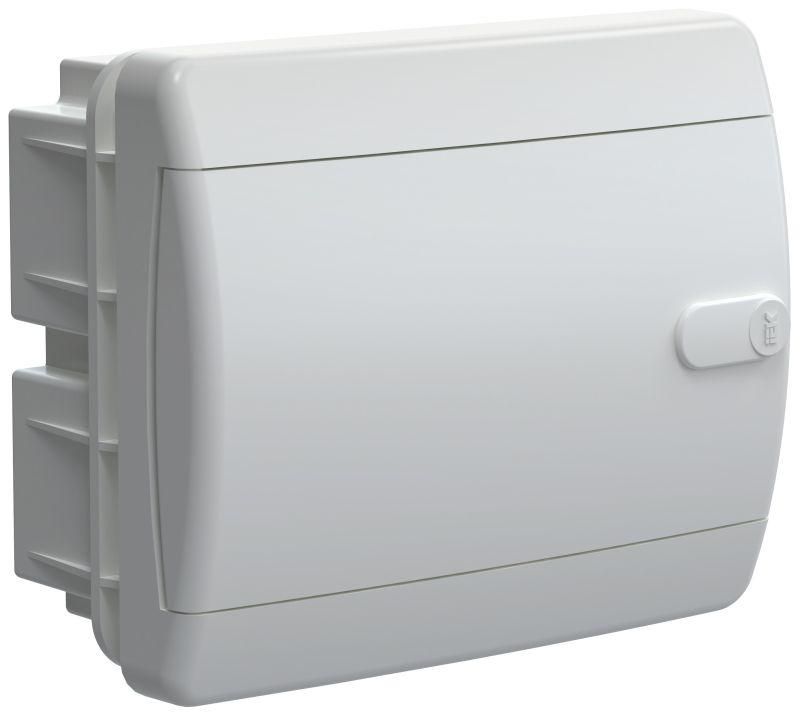

Корпус пластиковый встраиваемый на 6 модулей ЩРВ-П-6 IP41 белая дверь UNION Compact | UIC-KP13-V-06-41-K01 IEK

Корпус пластиковый встраиваемый ЩРВ-П-6 IP41 белая дверь от IEK (ИЭК) - компактный элемент для скрытой установки в стену, предназначен для сборки однорядных распределительных щитов с модульным оборудованием. Артикул uic-kp13-v-06-41-k01 подходит для бытовых и промышленных объектов, где важна надежная защита и эстетичный внешний вид.

Назначение и область применения

Корпус пластиковый встраиваемый ЩРВ-П-6 IP41 белая дверь используется для монтажа автоматических выключателей, УЗО, реле и других модульных устройств в один ряд. Подходит для установки в стенах жилых домов, квартир, офисов и легких производственных помещений. Благодаря скрытому способу монтажа обеспечивает аккуратный внешний вид без наружной коробки.

Технические характеристики

• Степень защиты: IP41 - защищает от твердых частиц крупнее 1 мм и вертикально падающих капель воды;
• Материал корпуса: АБС-пластик - ударопрочный, устойчивый к перепадам температур и химическим воздействиям;
• Ширина: 6 модулей - позволяет разместить до шести стандартных модульных аппаратов (например, два УЗО + четыре автоматических выключателя);
• Глубина монтажа: 64,5 мм - требует соответствующего углубления в стене;
• Наличие DIN-рейки: да - стандартная рейка 35 мм для фиксации модулей;
• Тип крышки: закрытого типа - герметичная дверца с замком;
• Наличие замка: да - предотвращает несанкционированный доступ;
• Цвет: белый - сочетается с большинством интерьеров;
• Способ монтажа: скрытая установка - встраивается в нишу стены.

Совместимость и монтаж

Корпус совместим со всеми стандартными модульными устройствами шириной 17,5 мм на DIN-рейке. Для монтажа требуется подготовить в стене нишу глубиной не менее 65 мм и шириной около 98–100 мм (с учетом зазора для раствора или крепежа). Крепление осуществляется через боковые ушко-крепления внутри корпуса. После установки модулей крышку можно запереть на ключ - рекомендуется сохранить ключ в доступном месте.

Безопасность и стандарты

Корпус выполнен из самозатухающего АБС-пластика, соответствует требованиям безопасности для электроустановок в помещениях с нормальной влажностью. Степень защиты IP41 допускает использование в сухих и слегка влажных комнатах (ванная, кухня, подвал), но не подходит для мест с постоянным контактом с водой или высокой запыленностью.

Преимущества

• Удобство монтажа благодаря готовой DIN-рейке и четким габаритам;
• Защита от случайного прикосновения - закрытая дверца с замком снижает риск поражения током;
• Высокая механическая прочность материала - корпус не деформируется при правильной установке;
• Эстетика - белый цвет и плоский профиль не нарушают дизайн интерьера;
• Поддержка серии UNION - совместим с другими изделиями IEK для унифицированной системы щитов.

Ограничения применения

• Не подходит для наружной установки - IP41 недостаточен для улицы или сырых помещений с брызгами;
• Ограниченная вместимость - только 6 модулей, не подходит для больших щитов;
• Требуется точная подготовка ниши - при малейшей ошибке в глубине (менее 64,5 мм) корпус не войдет;
• Не рассчитан на высокую нагрузку - не используйте для мощных промышленных систем с большим количеством цепей.

Примеры использования

• Щит освещения в квартире - автоматы на комнаты и УЗО на кухню/ванну;
• Распределительный щит в офисе - питание розеток и компьютеров;
• Локальный щит на этаже многоквартирного дома - для групповой защиты;
• Система управления светом в частном доме - с использованием реле времени или датчиков движения.

Практические советы

• Перед монтажом проверьте глубину ниши - лучше сделать ее на 2–3 мм больше, чем 64,5 мм, чтобы избежать давления на корпус;
• Используйте уровень при установке - даже небольшой перекос затруднит закрывание дверцы;
• Не забудьте оставить место для проводов - внутренняя часть должна свободно вместить все входящие и исходящие кабели;
• При необходимости замены устройства - отключите питание, откройте дверцу и снимите модуль с DIN-рейки;
• Для долговечности не применяйте агрессивные моющие средства - протирайте корпус мягкой тряпкой с водой.
