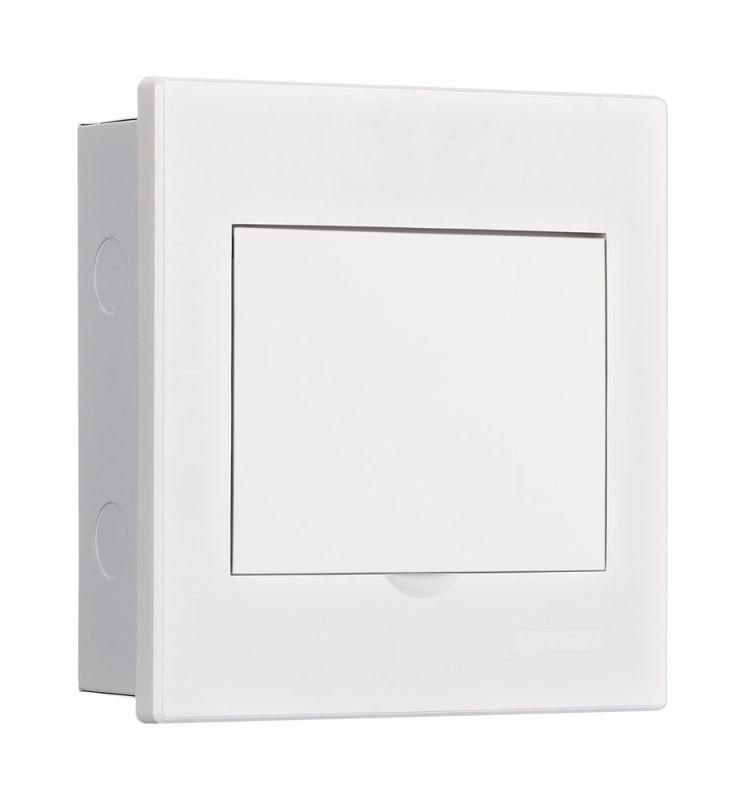

Корпус встраиваемый с белой дверью 1 ряд 6 модулей IP41 ЩРВ-М - 31101DEK APC

Корпус встраиваемый 1 ряд 6 модулей IP41 с дверью белый ЩРВ-М от DEKRAFT - компактное решение для внутренней установки модульного оборудования в стенах. Подходит для распределительных щитов в жилых и коммерческих помещениях, обеспечивает надежную защиту автоматов, УЗО и других устройств. Артикул 31101dek.

Назначение и область применения

ЩРВ-М предназначен для монтажа внутри стен в местах, где требуется скрытая установка электрооборудования. Используется для сборки бытовых и административных распределительных щитов: в квартирах, офисах, школах, гостиницах. Внутри корпуса размещаются устройства на DIN-рейке - автоматы, УЗО, реле, счетчики, контакторы. Обеспечивает доступ к управлению через дверцу, защищает оборудование от случайного прикосновения и механических повреждений.

Технические характеристики

• Количество модулей: 6 (по 18 мм каждый, соответствует стандарту DIN EN 60715)
• Защита: IP41 - предохраняет от твердых предметов больше 1 мм и капель воды, падающих вертикально
• Материал лицевой части и дверцы: негорючий ABS-пластик (RAL9003 - белый)
• Основание корпуса: холоднокатаная сталь - обеспечивает прочность при встраивании в бетонную или кирпичную стену
• Количество DIN-реек: одна
• Наличие клеммных шин: есть (N и PE)
• Шпилька заземления: предусмотрена для подключения защитного провода
• Выбивные отверстия: есть - позволяют вести кабели снизу и сбоку
• Фиксация дверцы: в верхнем положении - удобна для обслуживания без демонтажа
• Габариты: соответствуют стандартному формату 6 модулей (высота ~108 мм, глубина - определяется конструкцией стены)

Совместимость и монтаж

ЩРВ-М полностью совместим с модульными устройствами брендов DEKRAFT и Systeme Electric. Также подходит для большинства европейских стандартных модулей шириной 18 мм. Монтаж выполняется в подготовленное углубление в стене. Для фиксации используются крепежные отверстия в задней стенке корпуса. Съемная рама позволяет легко заменить или отрегулировать положение корпуса после установки. Шины N и PE уже установлены - достаточно подключить провода и закрепить их в клеммах.

Безопасность и стандарты

Корпус изготовлен из материалов, соответствующих требованиям пожарной безопасности: ABS-пластик самозатухающий, стальное основание не горит. Защита IP41 соответствует ГОСТ 14254. Наличие шпильки заземления гарантирует выполнение требований ПУЭ к защитному занулению. Применение в жилых помещениях допускается согласно нормам СП 31-110-2003.

Преимущества

• Съемная рама - упрощает выравнивание корпуса при монтаже в неровные ниши
• Стальная база - увеличивает долговечность при встраивании в твердые материалы
• Дверца с фиксацией сверху - не мешает работе при открытой панели
• Чистый белый цвет (RAL9003) - гармонирует с интерьером и маскирует следы эксплуатации
• Выбитые отверстия - экономят время на просверливание при прокладке кабелей

Ограничения применения

• Не предназначен для наружной установки - IP41 недостаточен для воздействия дождя, влаги или пыли вне помещений
• Не рекомендован для высокотемпературных сред (например, рядом с печами, котлами)
• ABS-пластик не выдерживает постоянного прямого UV-излучения - нельзя использовать в оконных проемах или на солнце
• Подходит только для однофазных сетей до 400 В - не рассчитан на трехфазные системы повышенной мощности без внешнего расширения

Примеры использования

• Распределительный щит в квартире: автоматические выключатели, УЗО, реле напряжения
• Щит управления освещением в офисном здании
• Контрольный пункт для систем домашней автоматизации (умный дом)
• Локальный щиток на этаже многоквартирного дома

Практические советы

• Перед монтажом проверьте глубину ниши - корпус должен входить свободно, без давления на дверцу
• Используйте уровень при установке: даже небольшой перекос затруднит закрывание дверцы
• При подключении шин N и PE соблюдайте цветовую маркировку проводов (синий - N, желто-зеленый - PE)
• Не используйте силу при закрывании дверцы - она фиксируется на защелках, не требует болтов
• Артикул 31101dek - единственный вариант этого типа в серии ЩРВ-М Lite; аналоги от других брендов могут отличаться по форме креплений
