Основание комбинированное щита "Nova" (2 din-рейки + 2 монтажные платы) 4 габарит IP40 PROxima | nv-сbase-2+2 EKF nv-cbase-2+2

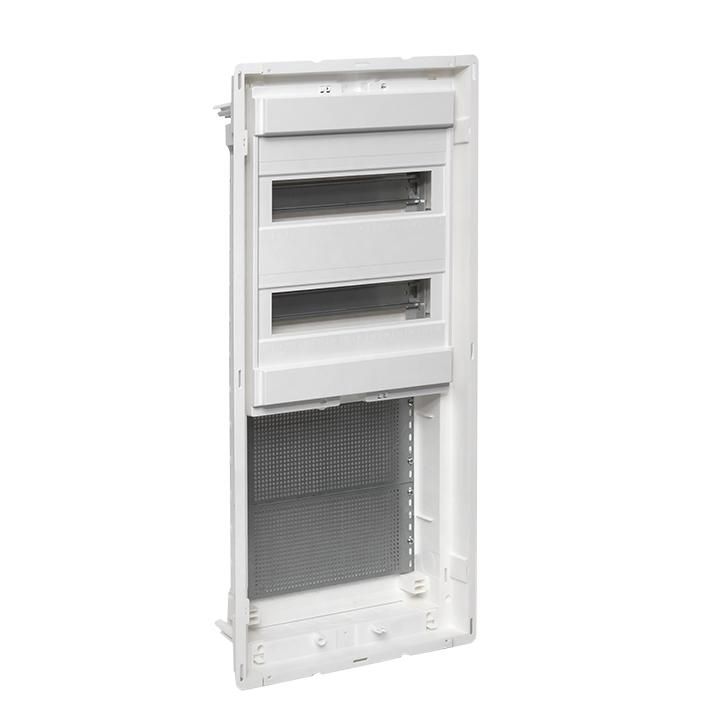

Основание комбинированного щита 2 DIN-рейки + 2 монтажные платы 4 габарит IP40/41 от EKF серии PROxima - универсальный элемент для сборки распределительных щитов, сочетающий место для модульного оборудования на DIN-рейках и площадку для слаботочных устройств. Подходит для скрытой установки в стенах из бетона, кирпича или гипсокартона.

Назначение и область применения

Это основание используется для создания комбинированных распределительных щитов, где одновременно требуется размещение силового оборудования (автоматические выключатели, УЗО, контакторы) и слаботочного (роутеры, патч-панели, разветвители сигналов, видеорегистраторы). Применяется в жилых домах, офисах, многоквартирных зданиях, на объектах связи и автоматизации. Подходит как для новых монтажей, так и для реконструкций.

Технические характеристики

• Количество DIN-реек: 2 (стандарт 35 мм)
• Количество монтажных плат: 2 (плоские поверхности для крепления устройств саморезами)
• Модульная ширина: 28 модулей (соответствует 504 мм по ГОСТ)
• Глубина монтажа: 90 мм
• Степень защиты: IP40 - защита от твердых частиц крупнее 1 мм, IP41 - дополнительно защита от вертикально падающих капель воды
• Материал корпуса: термостойкий пластик (поликарбонат/ABS)
• Цвет: белый
• Тип крышки: с предварительно выполненными прорезями для кабелей и труб
• Способ монтажа: скрытая установка в стену
• Гарантия: 5 лет (60 месяцев)

Совместимость и монтаж

Основание совместимо со всеми стандартными DIN-рейками и крепежом для слаботочного оборудования. Для установки в гипсокартон в комплекте предусмотрены специальные монтажные планки и распорки - они позволяют надежно зафиксировать щит без деформации облицовки. Монтаж в бетонную или кирпичную стену выполняется через отверстия для дюбелей, расположенные по периметру корпуса. Кабельные вводы уже имеют прорези - их легко расширить ножом или ножницами. Корпус не требует дополнительного крепления к рейкам - он удерживается за счет фиксации в стене.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок до 1000 В переменного тока. Степень защиты IP40/IP41 обеспечивает безопасную работу в помещениях с нормальной влажностью (жилые комнаты, коридоры, офисы). Материал корпуса не поддерживает горение и имеет класс самозатухания V-0 по UL 94. Соответствует требованиям ГОСТ Р 50030.2 и IEC 61439-1.

Особенности конструкции

• Съемные шасси с DIN-рейками - позволяют собирать и тестировать оборудование вне щита перед установкой
• Съемные кабельные фланцы - удобны при прокладке большого количества проводов
• Гребенка для фиксации входящих проводников - снижает нагрузку на клеммы и упрощает организацию кабелей
• Регулировка двери по глубине - позволяет точно выровнять ее с уровнем стены после отделки
• Удобные прорези в крышке - исключают необходимость сверления при монтаже

Преимущества

• Объединяет силовое и слаботочное оборудование в одном корпусе - экономит место и упрощает обслуживание
• Высокая степень механической прочности благодаря усиленному профилю корпуса
• Белый цвет маскирует следы монтажа и хорошо сочетается с интерьером
• Поддержка всех популярных типов дверей (пластик, металлическая, перфорированная) - можно менять по необходимости
• Долгий гарантийный срок - 5 лет - указывает на высокую надежность материала и технологии производства

Ограничения применения

• Не предназначен для открытой установки - отсутствует защита от прямого попадания воды или пыли в условиях улицы
• Глубина 90 мм недостаточна для установки больших преобразователей частоты или мощных ИБП - проверяйте габариты оборудования перед выбором
• Не подходит для помещений с постоянным воздействием влаги (ванная, баня, подвал без гидроизоляции) - даже IP41 не обеспечивает защиту от брызг
• Пластиковый корпус не рассчитан на ударные нагрузки - не используйте в местах с риском повреждения механическими предметами

Примеры использования

• Аппаратная в квартире: автоматы освещения и розеток на DIN-рейках, Wi-Fi роутер и TV-распределитель на монтажной плате
• Офисный этаж: групповые автоматы, UPS, патч-панель для сети и камеры наблюдения
• Жилой комплекс: щит на этаже с учетом систем «умный дом» - управление светом, теплом, сигнализацией
• Кабельная точка в подъезде: распределитель для TV, интернет и вызова

Практические советы

• Перед монтажом проверьте, что глубина ниши в стене больше 90 мм - учтите толщину штукатурки и декоративной отделки
• Используйте съемные шасси для предварительной сборки - это сэкономит время на месте
• Фиксируйте входящие кабели гребенкой - так меньше риска перегрева и обрыва
• Выбирайте дверь с перфорацией, если внутри щита будет работать активное оборудование (роутер, сервер) - это улучшает теплоотдачу
• При заказе убедитесь, что вы выбираете именно NV-CBASE-2+2 - артикулы NV-СBASE-2+2 и NV-CBASE-2+2 отличаются лишь регистром буквы, но оба подходят
