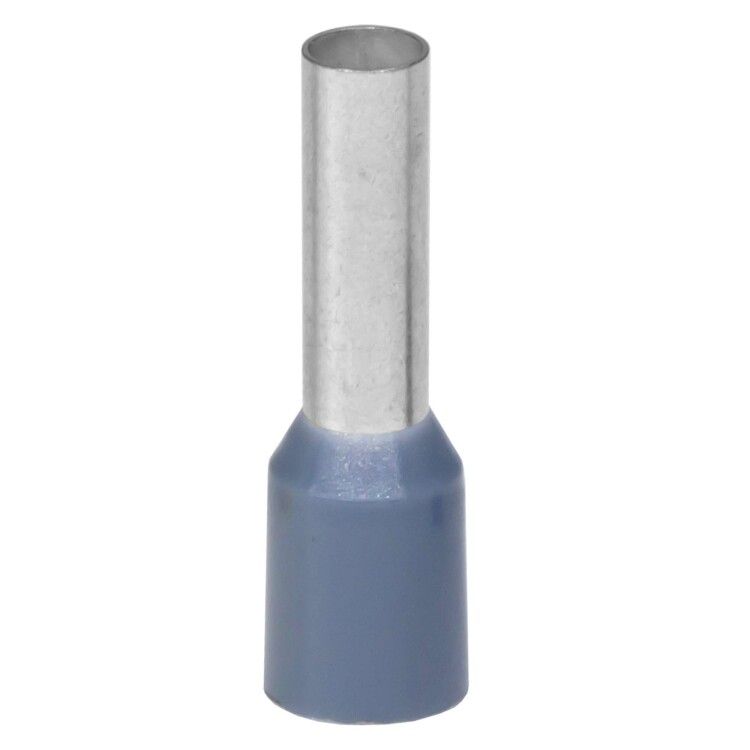

Наконечник-гильза с изол. фланцем для жилы сечением 4кв.мм, длина контактной части 12мм, серый | IF4-12GR DKC ДКС

Наконечник-гильза с изолированным фланцем DKC if4-12gr предназначен для надежного оконцевания многожильных медных проводников сечением 4 мм2. Благодаря изолированному фланцу и лужёной меди обеспечивает безопасное соединение без необходимости дополнительной изоляции - идеально подходит для сборки распределительных щитов, автоматических систем и оборудования с высокой плотностью компонентов.

Назначение и область применения

Наконечник-гильза с изолированным фланцем DKC if4-12gr используется для оконцевания многожильных проводов перед установкой в клеммы, разъёмы или автоматы. Применяется там, где важна быстрая сборка, защита от случайного контакта и долговечность соединения - например, в силовых цепях, панелях управления, станках, конвейерах и системах автоматизации.

Технические характеристики

• Поперечное сечение жилы: 4 мм2 (соответствует AWG 12)
• Длина контактной части: 12 мм - оптимальна для стандартных клеммных зажимов
• Материал контактной части: медь М0, лужёная с добавлением висмута для улучшения проводимости и антикоррозийных свойств
• Материал изоляции: полипропилен (PP), самозагасающий (UL94 HB)
• Цвет изоляции: серый - стандартизирован для удобства идентификации сечений
• Форма фланца: трубчатая - обеспечивает равномерную нагрузку на клемму
• Проклеенная изоляция - предотвращает сползание при затяжке
• Содержание галогенов: да - не соответствует требованиям Low Smoke Zero Halogen (LSZH)

Совместимость и монтаж

Наконечник-гильза DKC if4-12gr совместим с большинством стандартных клеммных зажимов, включая DIN-рейку, винтовые и пружинные клеммы. Для монтажа используйте обжимной инструмент с матрицей для сечения 4 мм2. Убедитесь, что обжим выполнен до упора - видимый фланец должен плотно прилегать к изоляции провода. Обжим без перекоса гарантирует минимальное переходное сопротивление и долгую службу.

Безопасность и стандарты

Изоляция выполнена из полипропилена, который не поддерживает горение согласно UL94 HB. Однако материал содержит галогены - поэтому не рекомендован для применений в закрытых помещениях с повышенными требованиями к токсичности дыма (например, метро, больницы, суда). Соответствует общепринятым нормам для промышленного электрооборудования.

Преимущества

• Готовая изоляция исключает необходимость в дополнительном термоусадочном рукаве или изоленте
• Проклеенный фланец не сползает даже при частых вибрациях
• Лужённая поверхность снижает риск окисления и улучшает контакт в клемме
• Отсутствие заусенцев внутри изоляционной втулки - благодаря технологии термопластовой формовки
• Серый цвет легко отличить от других сечений при массовой сборке

Ограничения применения

• Не применяйте в средах с требованием к низкому дымообразованию и отсутствию галогенов - материал не соответствует LSZH
• Подходит только для многожильных медных проводов; не предназначена для одножильных или алюминиевых жил
• Не допускается использование с проводами меньшим сечением - возможен слабый обжим и выход из строя
• Не рассчитана на постоянное погружение в жидкость - IP-класс защиты не указан и не гарантирован

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в распределительных щитах
• Обжим проводов к клеммным колодкам PLC-систем
• Сборка панелей управления на заводах и в логистических комплексах
• Замена старых наконечников в оборудовании с ограниченным пространством

Практические советы

• Выбирайте обжимной инструмент с регулировкой усилия - переобжим может повредить внутреннюю часть гильзы
• Перед обжимом проверьте, чтобы все жилы были полностью заполнены гильзу - ни одна не должна торчать
• Проверяйте посадочный диаметр клеммы: он должен соответствовать внешнему диаметру фланца (обычно ~8–9 мм для 4 мм2)
• Храните в сухом месте - хотя изоляция устойчивая, длительное воздействие влаги может снизить адгезию клея
• DKC if4-12gr - один из самых распространённых вариантов в серии Quadro; всегда имейте запас при масштабной сборке
