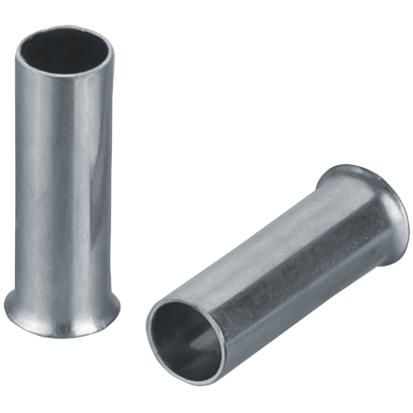

Наконечник 93 601 NET-NSHV-4-9 (уп.50шт) NAVIGATOR 93601

Наконечник NET-NSHV-4-9 от бренда Navigator предназначен для надёжного соединения медного провода с зажимами и клеммами. Артикул 93601 относится к серии NET-NSHV и используется там, где важна прочность контакта и устойчивость к механическим нагрузкам.

Назначение и область применения

Наконечник NET-NSHV-4-9 применяется для оконцевания одножильных и многожильных медных проводов сечением 4 мм2. Он обеспечивает плотный контакт при затяжке в клеммах, предотвращает ослабление соединения из-за вибраций и позволяет легко подключить провод к автоматическим выключателям, клеммным колодкам, силовым разъёмам и другим устройствам.

Технические характеристики

• Сечение провода: 4 мм2
• Диаметр жилы: до 2,8 мм (для многожильного провода)
• Размер штыря: 4,5 мм (подходит под болт M4–M5)
• Материал: медь, омеднённая поверхность
• Цвет изоляции: красный (обозначение сечения)
• Длина наконечника: 18 мм
• Ширина наконечника: 7,5 мм

Совместимость и монтаж

Наконечник NET-NSHV-4-9 совместим с клеммами, рассчитанными на болт M4–M5. Для установки зачистите провод на длину 8–10 мм, вставьте его в трубчатую часть наконечника и обожмите специальным инструментом - клещами с матрицей для круглых наконечников. Убедитесь, что обжим выполнен равномерно: металл должен полностью охватывать жилу без повреждений. Нельзя использовать плоскогубцы - они не обеспечивают герметичного контакта.

Преимущества

• Омеднённая поверхность снижает сопротивление и препятствует окислению
• Усиленная форма трубы увеличивает долговечность при частой сборке/разборке
• Стандартная цветовая маркировка (красный) ускоряет идентификацию сечения
• Подходит для работы в условиях повышенной вибрации - например, на оборудовании или в щитах

Ограничения применения

• Не предназначена для алюминиевых проводов - возможен химический контакт и разрушение соединения
• Не рекомендуется применять в цепях постоянного тока выше 1000 В
• Не подходит для гибких многожильных проводов с числом проволочек более 19 - риск перелома жил при обжиме
• Изоляция не является защитной - наконечник требует дополнительной изоляции (например, термоусадки) при открытой прокладке

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в распределительном щите
• Фиксация проводов на клеммах частотных преобразователей
• Обжим проводов в системах управления станков и конвейеров
• Запитка датчиков и исполнительных механизмов в промышленной автоматизации

Практические советы

• Перед обжимом проверьте соответствие диаметра жилы и внутреннего канала наконечника - слишком толстый провод не войдёт, слишком тонкий будет люфтить
• Для многожильных проводов слегка закрутите жилы перед введением в наконечник - так меньше вероятность выпадения отдельных проволочек
• После монтажа потяните провод - если он не выскочил, значит, обжим выполнен правильно
• Храните наконечники в сухом месте - даже омеднённая медь может окисляться при высокой влажности
