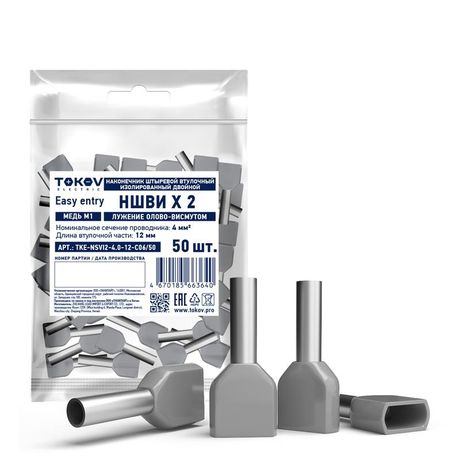

Наконечник штыревой втулочный изолированный двойн. НШВИ(2) 4.0-12 TOKOV ELECTRIC TKE-NSVI2-4.0-12-C06/50

Наконечник штыревой втулочный изолированный двойной НШВИ(2) 4.0-12 от TOKOV ELECTRIC предназначен для надёжного соединения двух одножильных медных проводов сечением 4 мм2 с штыревыми клеммами. Артикул tke-nsvi2-4.0-12-c06/50 обеспечивает безопасную и долговечную коммутацию в условиях повышенной влажности и вибраций.

Назначение и область применения

Наконечник НШВИ(2) 4.0-12 используется для соединения двух проводов в одной клемме - например, при подключении заземления, нулевых шин или параллельных цепей. Подходит для установки в автоматических выключателях, контакторах, распределительных щитах и на клеммах оборудования. Благодаря изоляции, исключает риск замыкания между соседними контактами.

Технические характеристики

• Номинальное сечение провода: 4 мм2 - рассчитан на два одножильных провода такого же сечения
• Тип конструкции: двойной втулочный - две изолированные втулки в одном корпусе
• Материал токоведущей части: медь - высокая проводимость и устойчивость к окислению
• Длина втулки: 12 мм - оптимальна для плотного обжима стандартными клещами
• Материал изоляции: полипропилен (PP) - термостойкий, химически инертный, не содержит галогенов
• Цвет изоляции: серый - стандартизированная цветовая маркировка для быстрой идентификации
• Галогены: отсутствуют - соответствует требованиям пожаробезопасности в закрытых помещениях

Совместимость и монтаж

Наконечник НШВИ(2) 4.0-12 совместим с любыми штыревыми клеммами, имеющими диаметр до 6 мм. Для монтажа требуется обжимной инструмент с матрицей для сечений 4–6 мм2. Обжим выполняют на каждой втулке отдельно - не перекрывайте одну втулку другой. Убедитесь, что зачищенные концы проводов полностью вошли в втулки перед обжимом. После монтажа проверьте прочность фиксации легким растяжением.

Безопасность и стандарты

Изоляция выполнена из галоген-free полипропилена, что снижает выделение токсичных веществ при перегреве или возгорании. Соответствует требованиям безопасности для внутренней электромонтажной работы в жилых, офисных и промышленных объектах. Материал не поддерживает горение и не выделяет едких газов.

Преимущества

• Два провода в одном наконечнике - экономия места в клеммнике
• Изолированный корпус - предотвращает случайные замыкания
• Высокая механическая прочность после обжима
• Устойчивость к температурным колебаниям и влажности благодаря PP-изоляции
• Серый цвет позволяет легко отличить от других типов наконечников

Ограничения применения

Наконечник НШВИ(2) 4.0-12 не предназначен для многожильных проводов - используйте только одножильные медные провода сечением 4 мм2. Не применяйте в условиях постоянного погружения в воду или воздействия открытого пламени. Не рекомендован для частых демонтажей - обжим является одноразовым.

Примеры использования

• Подключение заземляющего провода к шине PE в щите
• Объединение двух фазных проводов на входе в контактор
• Соединение нулевых проводов в распределительной коробке
• Подключение датчиков и реле с двумя выходами к одной клемме

Практические советы

• Перед обжимом обязательно зачистите провода на длину, равную глубине втулки (не более 12 мм)
• Используйте обжимные клещи с регулировкой усилия - недостаточное давление вызывает плохой контакт, избыточное - повредит втулку
• Проверяйте соответствие диаметра клеммы и наконечника - не все клеммы подходят под 6 мм
• Храните в сухом месте - хотя изоляция герметична, длительная влага может повлиять на качество контакта
• Артикул tke-nsvi2-4.0-12-c06/50 продается упаковками по 50 штук - удобно для массового монтажа
