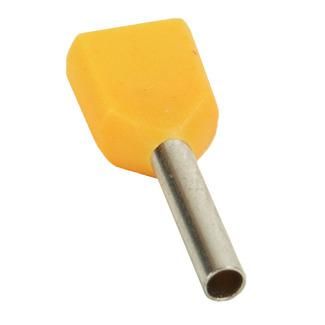

Наконечник штыревой втулочный под два провода НШвИ2 OptiKit T-Shv2-PVC- 4.0-12 (уп.100шт) КЭАЗ 278051

Наконечник штыревой втулочный под два провода НШвИ2 T-Shv2-PVC-4,0-12 от КЭАЗ Optima предназначен для надежного соединения двух медных проводов сечением 4 мм2 каждый в электрических цепях до 400 В. Упакован по 100 штук, изделие совместимо с клеммами и зажимами стандартной формы, широко применяется в распределительных щитах и на промышленном оборудовании.

Назначение и область применения

Наконечник штыревой втулочный под два провода НШвИ2 T-Shv2-PVC-4,0-12 используется для оконцевания пары одножильных или многожильных медных проводов. Подходит для создания шлейфов между соседними устройствами - например, при подключении нескольких автоматических выключателей, установленных в одном ряду. Также применяется в силовых цепях управления, системах освещения и на станках с частыми включениями/выключениями.

Технические характеристики

• Тип: Штыревой втулочный, двойной (на два провода)
• Номинальное сечение каждого провода: 4 мм2
• Общее сечение: 2 × 4 мм2
• Материал контакта: Медь, луженая поверхность
• Изоляция: Поливинилхлорид (ПВХ), серого цвета
• Длина втулки: 12 мм
• Соответствие AWG: 12
• Номинальное напряжение: 400 В
• Рабочий температурный диапазон: от –40 C до +80 C
• Конструкция: Стандартная, без дополнительных фиксаторов

Совместимость и монтаж

Наконечник штыревой втулочный под два провода НШвИ2 T-Shv2-PVC-4,0-12 рассчитан на установку в клеммы с посадочным отверстием под штырь диаметром, соответствующий стандарту для проводов 12 AWG. Для монтажа используйте обжимные клещи с матрицей для двойных наконечников. Обжим должен равномерно деформировать втулку вокруг обоих проводов - проверьте плотность соединения после обжима. Не допускается использование с алюминиевыми проводами или проводами большего сечения.

Безопасность и стандарты

Изделие соответствует требованиям к изоляции и теплостойкости для работы в сетях до 400 В. Луженое покрытие снижает риск окисления и улучшает контактную проводимость. Температурный диапазон обеспечивает работу в условиях холодных складов и нагретых щитовых помещениях. Соответствует общепринятым нормам для комплектующих в распределительных устройствах.

Преимущества

• Удобство сборки: позволяет заменить два отдельных наконечника одним элементом, экономя место в клемме
• Защита от коррозии: луженая медь увеличивает срок службы контактов
• Надежная изоляция: ПВХ предотвращает случайные замыкания и защищает от внешних воздействий
• Стандартная форма: совместим с большинством коммерческих клеммных блоков и DIN-рейки

Ограничения применения

• Не предназначены для проводов сечением более 4 мм2 - возможен перегрев и потеря контакта
• Не рекомендуются для высокочастотных или импульсных нагрузок без дополнительной проверки
• Не подходят для мобильных или вибрационных систем без механической фиксации проводов
• Запрещено использовать при температурах ниже –40 C или выше +80 C

Примеры использования

• Подключение двух входящих проводов к одному автоматическому выключателю в щите
• Создание последовательного шлейфа между несколькими УЗО или дифференциальными автоматами
• Присоединение сигнальных проводов к реле или контроллерам в пультах управления
• Формирование группового подключения светильников в распределительной коробке

Практические советы

• Перед обжимом удалите изоляцию точно на длину втулки - 12 мм - чтобы избежать повреждения изоляции наконечника
• Используйте только обжимные клещи с правильной матрицей для типа T-Shv2; некорректный инструмент вызывает плохой контакт
• Проверяйте соответствие диаметра штыря наконечника размеру гнезда клеммы - особенно при использовании клемм других производителей
• Храните в сухом месте: хотя изоляция ПВХ устойчива, длительное воздействие влаги может снизить долговечность
• При необходимости замены одного провода - можно отрезать лишний, но не пытайтесь использовать наконечник с одним проводом - это нарушает баланс нагрузки
