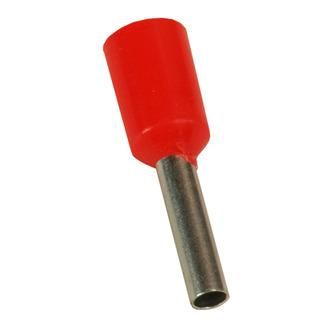

Наконечник штыревой втулочный НШвИ OptiKit T-Shv-PVC-4.0-9 (уп.100шт) КЭАЗ 278028

Наконечник штыревой втулочный НШвИ T-Shv-PVC-4,0-9 от КЭАЗ Optima - это изолированный соединительный элемент для медных проводников сечением 4 мм2, предназначенный для надёжного подключения в распределительных щитах и на оборудовании с напряжением до 400 В. Артикул 278028 упакован по 100 штук, что удобно для массового монтажа.

Назначение и область применения

Наконечник штыревой втулочный НШвИ T-Shv-PVC-4,0-9 используется для оконцевания одножильных и многожильных медных проводов в электрических цепях переменного и постоянного тока. Подходит для подключения к автоматическим выключателям, контакторам, рубильникам и другим устройствам с зажимами типа «штырь». Часто применяется при сборке шлейфов - последовательных соединений между рядом установленных аппаратов в одном ряду.

Технические характеристики

• Номинальное сечение проводника: 4 мм2
• Номинальное напряжение: 400 В
• Материал контактной части: медь с луженым покрытием
• Материал изоляции: поливинилхлорид (ПВХ)
• Цвет изоляции: серый
• Длина втулки: 9 мм
• Рабочий температурный диапазон: от –40 C до +80 C
• Тип конструкции: стандартная, однослойная
• Изоляция: да, полностью закрывает основание штыря
• Упаковка: 100 штук в блистере

Совместимость и монтаж

Наконечник НШвИ T-Shv-PVC-4,0-9 совместим с зажимами стандартного типа «штырь» диаметром, соответствующим сечению 4 мм2. Для установки зачищается изоляция провода на длину, равную глубине втулки (около 9 мм), затем провод вставляется внутрь и обжимается специальным инструментом - клещами с матрицей для круглых наконечников. Обжим должен быть плотным, без повреждения жилы. Изоляция предохраняет от случайного замыкания на соседние выводы при плотном расположении аппаратов в щите.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р МЭК 60947-7-1 и другими нормами для комплектующих низковольтной аппаратуры. Лужёное покрытие снижает риск окисления меди, обеспечивает стабильный контакт и долговечность в условиях повышенной влажности. Изоляция из ПВХ не распространяет горение и сохраняет механическую целостность при температуре до +80 C.

Преимущества

• Изолированная конструкция исключает риск пробоя между соседними штырями в плотно укомплектованных щитах
• Лужёная медь обеспечивает хорошую проводимость и устойчивость к коррозии
• ПВХ-изоляция гибкая, устойчива к перегибу и химически стойкая
• Стандартная форма позволяет использовать универсальные обжимные инструменты
• Удобная упаковка по 100 штук снижает затраты на хранение и расходы при крупных проектах

Ограничения применения

• Не предназначен для проводов сечением менее 0,5 мм2 или более 5 мм2 - возможен плохой контакт или деформация
• Не рекомендован для частых механических нагрузок или вибраций без дополнительной фиксации
• Не следует применять в средах с воздействием растворителей, масел или агрессивных паров - ПВХ может потерять прочность
• Запрещено использование при температурах выше +80 C - изоляция начнёт терять форму

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в распределительном щите
• Сборка шлейфа между несколькими УЗО или дифференциальными автоматами в одной линейке
• Присоединение проводов к клеммам контакторов и тепловых реле
• Формирование групповых цепей освещения или управления в промышленных пультах

Практические советы

• Выбирайте обжимные клещи с подходящей матрицей - для наконечников НШвИ требуется круглая матрица, а не плоская
• Перед обжимом проверьте, чтобы провод полностью вошёл в втулку - недостаточная длина вызывает высокое переходное сопротивление
• При работе в холоде (ниже –20 C) согрейте наконечник перед обжимом - ПВХ становится хрупким
• Не используйте этот наконечник для алюминиевых проводов - он рассчитан только на медь
• Артикул 278028 и продукт НШвИ T-Shv-PVC-4,0-9 от КЭAZ Optima часто используются в комплектах OptiKit T/S - идеально сочетаются с аппаратурой этого семейства
