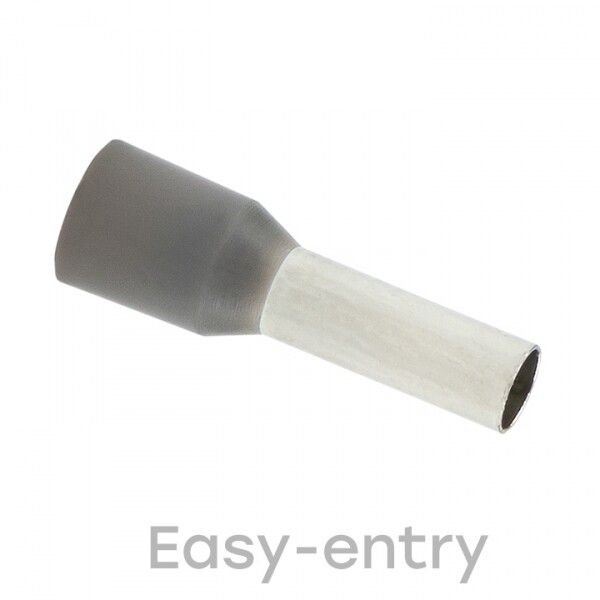

Наконечник штыревой втулочный изолированный НШвИ 4,0-9 (50шт.) EKF PROxima | nhvi-4.0-9

Наконечник штыревой втулочный изолированный НШвИ 4,0-9 от EKF - это готовое решение для оконцевания многожильных медных проводов сечением 4 мм2 без предварительного облуживания. Благодаря изолированной конструкции и лужённому контакту, этот наконечник обеспечивает надёжное соединение в распределительных щитах, пультах управления и другом оборудовании, работающем при напряжении до 690 В.

Назначение и область применения

Наконечник штыревой втулочный изолированный НШвИ 4,0-9 предназначен для оконцевания многопроволочных медных проводов типа ПВ-3, ПВС, КГ и аналогичных. Он используется там, где требуется быстрое, прочное и безопасное соединение без дополнительной подготовки провода - например, при подключении к автоматическим выключателям, клеммным колодкам, контактам реле или силовым разъёмам.

Подходит для установки в электрощитах, станках, конвейерах, системах автоматизации и других устройствах промышленного и коммунального назначения.

Технические характеристики

• Номинальное сечение провода: 4 мм2
• Материал контакта: медь лужёная
• Покрытие контакта: электролитическое лужение
• Материал изоляции: поливинилхлорид (ПВХ)
• Цвет изоляции: серый
• Длина втулки: 9 мм
• Внутренний диаметр: 2,8 мм
• Наружный диаметр: 3,2 мм
• Форма фланца: трубчатая
• Конструкция жилы: многопроволочная
• Напряжение: до 690 В
• Рабочий температурный диапазон: от –40 C до +80 C
• Способ монтажа: опрессовка специальным инструментом
• Содержание галогенов: да
• Гарантийный срок: 84 месяца

Совместимость и монтаж

Наконечник штыревой втулочный изолированный НШвИ 4,0-9 совместим с любыми инструментами для опрессовки, поддерживающими матрицу под сечение 4 мм2. Для качественного соединения используйте клещи с регулируемым усилием и соответствующую матрицу - например, подходящую для наконечников серии EKF PROxima.

Не требует предварительного облуживания провода - благодаря лужёной втулке и развальному входу, провод легко вставляется и плотно фиксируется при опрессовке. Изоляционная манжета остаётся целой после монтажа, защищая место соединения от случайного прикосновения.

Безопасность и стандарты

Наконечник изготовлен в соответствии с требованиями к безопасности для электроустановок до 1000 В. Лужёное покрытие снижает риск окисления контактов, увеличивает долговечность соединений и улучшает электропроводность. Применение ПВХ-изоляции обеспечивает механическую защиту и устойчивость к воздействию масла, бензина и большинства химических сред.

Учитывайте наличие галогенов в составе изоляции - при возгорании материал выделяет токсичные вещества, поэтому не рекомендован для закрытых помещений с высокими требованиями к экологической безопасности (например, метро, больницы, детские учреждения).

Преимущества

• Заменяет операцию облуживания провода - экономит время при массовом монтаже
• Изолированная конструкция исключает необходимость дополнительной термоусадки или изоленты
• Лужёная медная втулка повышает надёжность контакта и снижает переходное сопротивление
• Развальцованный вход облегчает введение многожильного провода даже при слабой освещённости
• Высокая механическая прочность после опрессовки - выдерживает нагрузки при вибрациях и частых перегрузках

Ограничения применения

• Не применяется для однопроволочных (монолитных) проводов - предназначены исключительно для многопроволочных
• Не допускается использование в условиях постоянного погружения в воду - IP-класс защиты не указан, изоляция не герметична
• Не рекомендуется для применений в помещениях с повышенными требованиями к пожаробезопасности из-за наличия галогенов в ПВХ
• Не совместим с зажимами, рассчитанными на другие типы наконечников (например, U-образные или кольцевые)

Примеры использования

• Подключение медных проводов ПВ-3 к автоматическим выключателям в распределительном щите
• Присоединение к клеммам УЗО, дифференциальных автоматов и реле времени
• Оконцевание проводов в пультах управления станков и конвейеров
• Монтаж в цепях переменного тока до 690 В - например, в промышленных панелях питания

Практические советы

• Выбирайте инструмент для опрессовки с точной матрицей под 4 мм2 - недостаточно или избыточное давление снижает надёжность соединения
• Перед монтажом проверьте, что провод имеет точно 4 мм2 сечения - меньшие или большие значения могут вызвать плохой контакт или разрыв изоляции
• При использовании в вибрирующих средах (станки, транспорт) дополнительно контролируйте затяжку через 1–2 месяца после монтажа
• Храните наконечники в сухом месте - хотя они лужёные, длительное воздействие влаги может снизить качество контакта
• Артикул НШвИ 4,0-9 от EKF - единственный вариант в серии PROxima с такой комбинацией изоляции и размера; не путайте с неизолированными моделями НШв
