Наконечник штыревой втулочный изолированный F-9мм 4мм² (НШВи 4.0-9 / Е 4,0-9 Е4009) серый (в упак. 10шт.) | 06-0408-A REXANT MEET

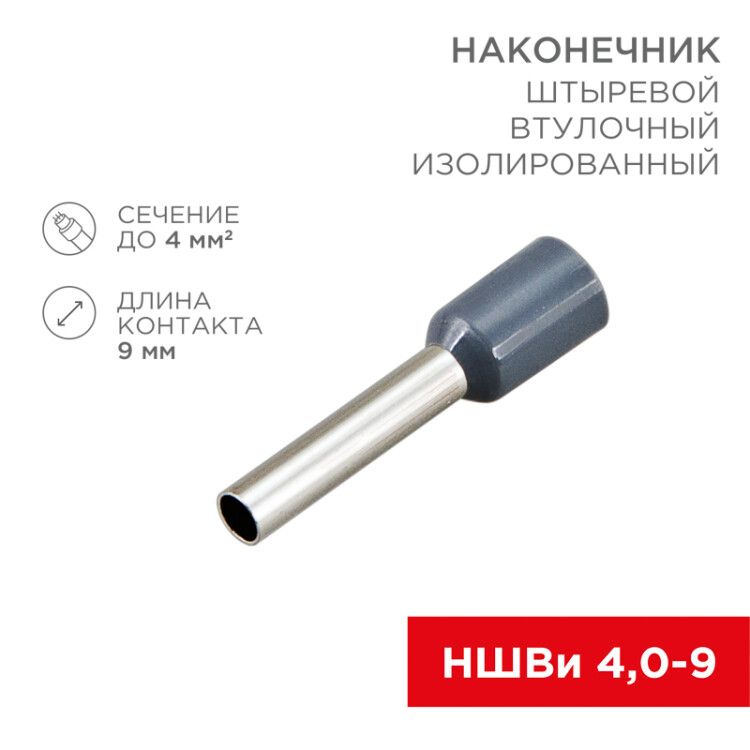

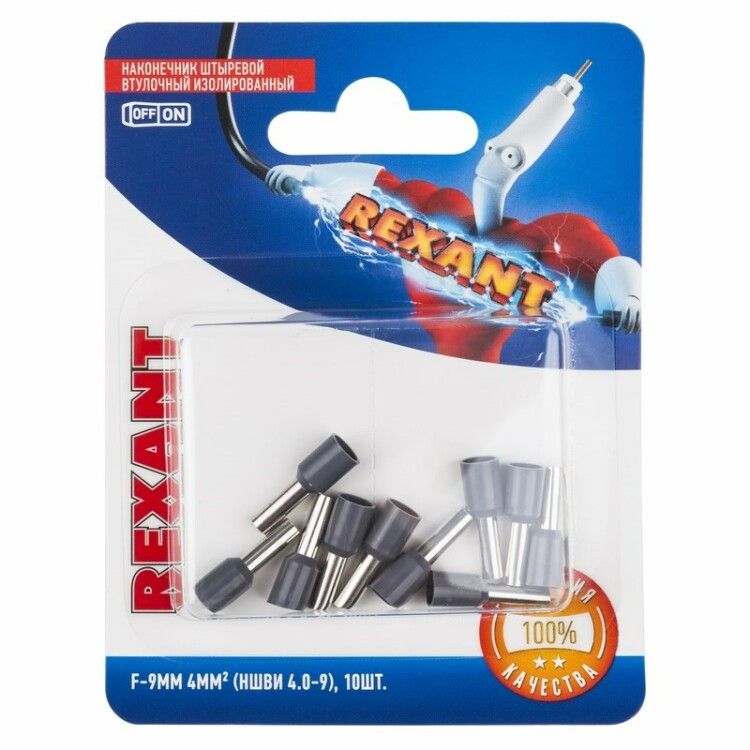

Наконечник штыревой втулочный изолированный F-9 мм 4 мм2 (НШВи 4.0-9 / Е 4.0-9 / Е4009) серый, 10 шт - это готовое решение для надёжного и быстрого подключения многожильных медных проводов сечением 4 мм2. Бренд Rexant предлагает этот наконечник как часть стандартизированной серии, подходящую для промышленного и бытового монтажа. Устройство сочетает латунную втулку с ПВХ-изоляцией и лужёным покрытием, обеспечивая устойчивость к коррозии и безопасное соединение.

Назначение и область применения

Наконечник штыревой втулочный изолированный F-9 мм 4 мм2 (НШВи 4.0-9 / Е 4.0-9 / Е4009) серый, 10 шт используется для создания прочного и долговечного контакта между многожильным проводом и зажимом оборудования - например, автоматическими выключателями, клеммными колодками, контактами реле или силовой аппаратуры.

Подходит для монтажа в распределительных щитах, на станках, конвейерах, системах освещения и другом оборудовании, где требуется исключить ослабление контакта из-за перегибов или вибраций. Особенно эффективен там, где важно избежать скруток или облуживания провода вручную.

Технические характеристики

• Сечение провода: 4 мм2 - совместим с многожильными медными проводами указанного сечения;
• Длина втулки: 9 мм - достаточна для надёжного обжима без повреждения жил;
• Диаметр отверстия: 3,2 мм - позволяет установить болт или штырь до M3,5;
• Материал втулки: латунь - высокая проводимость, механическая прочность и устойчивость к деформации;
• Защитное покрытие: лужёное - предотвращает окисление, снижает переходное сопротивление;
• Изоляция: да, из ПВХ - защищает от случайного касания, влаги и пыли;
• Цвет: серый - визуально отличается от неизолированных аналогов, упрощает идентификацию;
• Форма фланца: трубчатая - обеспечивает равномерное давление при обжиме;
• Количество в упаковке: 10 штук.

Совместимость и монтаж

Наконечник штыревой втулочный изолированный F-9 мм 4 мм2 (НШВи 4.0-9 / Е 4.0-9 / Е4009) серый, 10 шт требует обязательного обжима специальным инструментом. Не допускается использование плоскогубцев или других нештатных средств - это приведёт к плохому контакту и перегреву.

Рекомендованные обжимные клещи:

• HT-8164 (артикул 12-3206);
• HT-301E (артикул 12-3114);
• HT-301S (артикулы 12-3119, 12-3019-4).

Перед монтажом необходимо зачистить изоляцию провода на длину, соответствующую глубине втулки (не более 9 мм). Коническая манжета из ПВХ облегчает введение многожильных жил внутрь втулки - они не выпадают и не рассыпаются.

Безопасность и стандарты

Наконечник выполнен в соответствии с требованиями к качеству соединений в электромонтаже. Лужёное покрытие снижает риск окисления, а изоляция из ПВХ соответствует нормам по горючести и термостойкости. Применяется в сетях переменного тока до 1000 В и постоянного тока до 1500 В. Соответствует общепринятым промышленным стандартам на изолированные наконечники (ГОСТ Р МЭК 60947-7-1, IEC 60947-7-1).

Преимущества

• Устраняет необходимость ручного облуживания - экономит время и снижает вероятность брака;
• Изолированная конструкция защищает от поражения током и короткого замыкания;
• Латунная втулка + лужение = стабильный контакт даже при циклических нагрузках;
• Коническая манжета из ПВХ упрощает заправку многожильных проводов;
• Серый цвет делает изделие легко узнаваемым среди других типов наконечников.

Ограничения применения

• Не предназначены для одножильных проводов - возможен разрыв жилы при обжиме;
• Не рекомендуется использовать в условиях постоянного погружения в воду - хотя IP-класс не указан, изоляция ПВХ не является герметичной;
• Запрещено применять при температуре выше +85 C длительное время - материал ПВХ начинает терять эластичность;
• Не совместим с проводами большего сечения - попытки затолкать 6 мм2 вызовут повреждение втулки или слабый контакт;
• Не следует использовать в средах с агрессивными химикатами - ПВХ может разрушаться под действием масел, растворителей.

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в распределительном щите;
• Монтаж проводов к клеммам частотных преобразователей и пускателей;
• Соединение проводов в системах управления технологического оборудования;
• Установка в светильниках, розеточных группах, где требуется повышенная надёжность контакта;
• Замена старых скруток в модернизируемых электросетях.

Практические советы

• Выбирайте обжимной инструмент с матрицей, точно соответствующей размеру НШВи 4.0-9 - некорректный инструмент испортит наконечник;
• Проверяйте качество обжима: после сжатия втулка должна плотно охватывать провод, без видимых трещин или выступов;
• Если провод слишком грубый - не насильно вставляйте его в втулку. Обрезайте лишние жилы, чтобы сохранить форму;
• Храните наконечники в сухом месте - даже лужёное покрытие может потемнеть при высокой влажности;
• Для массового монтажа используйте наборы по 10 шт. - так проще контролировать расход и избежать перебора.
