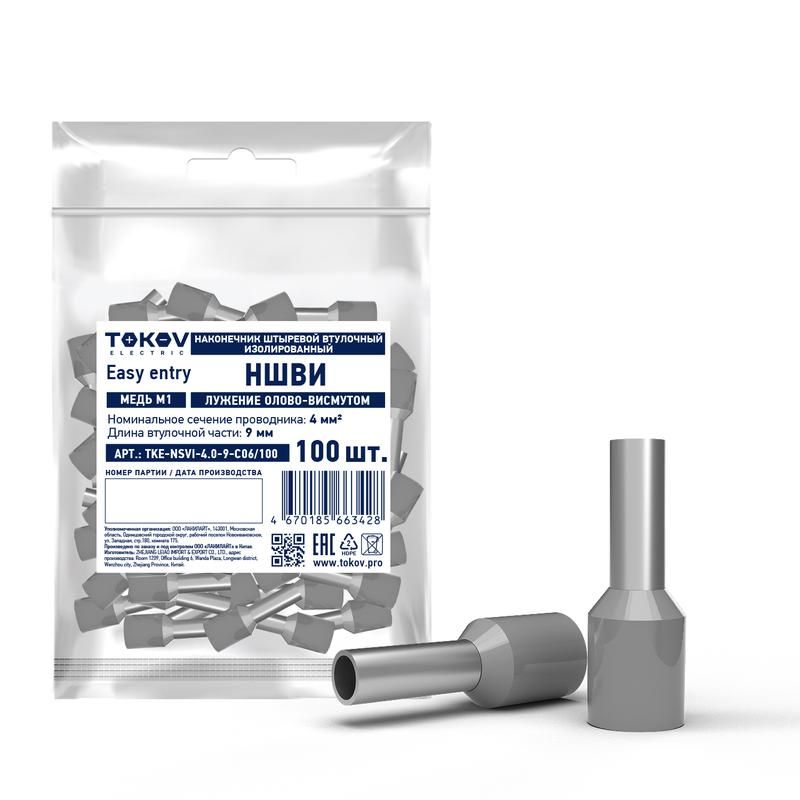

Наконечник штыревой втулочный изолированный НШВИ 4.0-9 TOKOV ELECTRIC TKE-NSVI-4.0-9-C06/100

Наконечник штыревой втулочный изолированный 4.0-9 мм от TOKOV ELECTRIC - это надёжный соединительный элемент для медного провода сечением 4 мм2, защищённый изоляцией из полипропилена. Подходит для быстрого и безопасного подключения в распределительных щитах, пультах управления и силовых цепях постоянного и переменного тока.

Назначение и область применения

Наконечник штыревой втулочный изолированный 4.0-9 мм предназначен для создания прочного и долговечного контакта между медным проводом и зажимом, клеммой или штырем. Его используют там, где важна скорость сборки, защита от случайного прикосновения и устойчивость к механическим нагрузкам. Применяется в электрооборудовании: автоматических выключателях, контактных модулях, реле, панелях управления, станках и системах автоматизации.

Технические характеристики

• Номинальное сечение провода: 4 мм2 - оптимально для проводов с этим сечением, обеспечивает плотную посадку без перегрузки
• Длина втулки: 9 мм - достаточна для надёжной фиксации в большинстве стандартных клемм
• Материал наконечника: медь - высокая электропроводность, устойчивость к окислению
• Материал изоляции: полипропилен (PP) - термостойкий, химически инертный, не содержит галогенов
• Цвет изоляции: серый - стандартизирован для удобства визуального различения
• Тип конструкции: стандартная - одноразовый, несъёмный корпус с внутренней гильзой
• Галогены: отсутствуют - соответствует требованиям экологической безопасности при горении

Совместимость и монтаж

Наконечник штыревой втулочный изолированный 4.0-9 мм совместим с клеммами и зажимами, рассчитанными на штыревые наконечники диаметром до 5–6 мм. Для установки используйте обжимной инструмент с матрицей для сечения 4 мм2. Убедитесь, что жила провода полностью вошла в гильзу - видимый конец провода после обжима не должен выходить за пределы изоляции. Обжим должен быть равномерным, без трещин и деформаций изоляции.

Безопасность и стандарты

Изоляция из полипропилена не выделяет токсичных веществ при нагреве или возгорании, что делает наконечник подходящим для помещений с повышенными требованиями к пожаробезопасности. Отсутствие галогенов соответствует нормам IEC 60754-1. Материалы не поддерживают распространение пламени. Наконечник не предназначен для работы при температуре выше +85 C.

Преимущества

• Изолированный дизайн исключает риск короткого замыкания при близком расположении проводов
• Полипропиленовая изоляция устойчива к влаге, маслам и агрессивным средам
• Серый цвет позволяет легко отличить этот тип наконечника от других в сложных коммутационных схемах
• Удобство монтажа: не требует дополнительной изоляции после установки
• Высокая механическая прочность благодаря цельнометаллической гильзе

Ограничения применения

• Не применяется для проводов сечением менее 2,5 мм2 или более 6 мм2 - возможен плохой контакт или повреждение наконечника
• Не рекомендован для частых демонтажей - обжим является одноразовым
• Работает только с мягкими медными проводами - несовместим с алюминием или многожильными проводами без предварительной прессовки
• Не предназначается для открытого монтажа вне щита при воздействии прямого UV-излучения - полипропилен со временем стареет под солнцем

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в распределительных щитах
• Фиксация проводов к клеммам PLC-модулей в системах автоматизации
• Соединение проводов с клеммами реле времени или тепловых реле
• Обустройство цепей управления на станках с ЧПУ
• Запитка датчиков и исполнительных механизмов в условиях повышенной влажности

Практические советы

• Перед обжимом удалите изоляцию с провода точно на длину втулки - 9 мм. Лишняя изоляция снижает надёжность контакта
• Используйте обжимной клещи с регулировкой усилия - недостаточный обжим вызывает люфт, избыточный - разрушает гильзу
• Проверьте качество обжима: попробуйте потянуть провод - он не должен выскальзывать
• При комплектации щитов группируйте одинаковые наконечники по цвету - серый цвет этого изделия хорошо сочетается с другими стандартными цветами изоляции
• Артикул tke-nsvi-4.0-9-c06/100 указывает на упаковку из 100 штук - закупайте с запасом для крупных проектов
