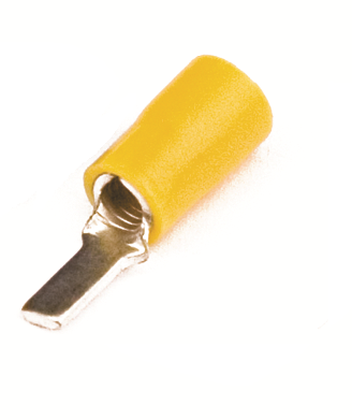

Наконечник штыревой плоский НШпИ 2.5-6 желтый QUADRO (50шт) с изолированным фланцем - 2C11P ДКС

Наконечник штыревой плоский изолированный 2.5–6 кв.мм 3.9×13 мм желтый (уп. 50 шт.) НШПИ от бренда DKC - это надёжный соединительный элемент для медных жил кабелей, обеспечивающий безопасную и долговечную передачу тока. Артикулы 2c11p и *2c11p соответствуют серийному решению Quadro и подходят для промышленной автоматизации, распределительных щитов и силового оборудования.

Назначение и область применения

Наконечник штыревой плоский изолированный предназначен для оконцевания многожильных и одножильных медных проводов сечением 2,5–6 мм2. Применяется там, где требуется быстрое и надёжное подключение к клеммным колодкам, разъёмам или клеммникам. Подходит для работы в цепях переменного и постоянного тока до 600 В. Часто используется на станках, конвейерах, системах управления, в распределительных щитах и других устройствах промышленной автоматики.

Технические характеристики

• Номинальное сечение кабеля: 2,5–6 мм2
• Форма контакта: плоский штырь
• Размер штыря: 3,9 × 13 мм
• Материал контакта: электротехническая медь
• Покрытие: лужённое (защита от окисления)
• Материал изоляции: поливинилхлорид (ПВХ)
• Цвет изоляции: жёлтый
• Стандарт: соответствие DIN
• Поддержка лакированной изоляции: да
• Тип жилы: совместим с любыми типами медных жил
• Упаковка: 50 штук

Совместимость и монтаж

Наконечник штыревой плоский изолированный НШПИ устанавливается с помощью опрессовочного инструмента, который создаёт герметичное механическое соединение между жилой и контактной частью. Критично соблюдать правильный размер губок - они должны точно соответствовать форме и размеру наконечника. После опрессовки изоляция остаётся целостной, что исключает риск замыкания на корпус или соседние выводы. Штырь длиной 13 мм идеально подходит для большинства стандартных клеммных зажимов с шагом 5,8–6,4 мм. Учитывайте, что изоляция не рассчитана на высокую температурную нагрузку выше +85 C.

Безопасность и стандарты

Произведено в соответствии с требованиями стандарта DIN 46228/46229, что гарантирует точность геометрии, прочность соединений и электробезопасность. Лужёная поверхность снижает переходное сопротивление и предотвращает коррозию даже во влажной среде. Изоляция из ПВХ не распространяет горение и выдерживает рабочее напряжение до 600 В. Соответствие стандарту позволяет использовать продукт в проектах, требующих сертификации по ГОСТ и ЕЭК.

Преимущества

• Изолированный фланец защищает от случайного контакта с другими деталями - повышает безопасность при обслуживании
• Лужёное покрытие увеличивает срок службы в условиях повышенной влажности и перепадов температур
• Жёлтый цвет изоляции упрощает визуальную идентификацию сечения и этапа сборки
• Совместимость с лакированной изоляцией позволяет работать с проводами, имеющими термостойкое покрытие
• Высокая плотность упаковки (50 шт./уп.) экономит место на складе и удобна для частых заказов

Ограничения применения

• Не алюминиевые жилы - только для меди
• Запрещена работа при температурах свыше +85 C - изоляция ПВХ деформируется
• Не рекомендовано применение в открытых наружных установках без защиты от прямого UV-облучения
• Не подходит для частых демонтажей - после нескольких разборок возможна потеря усилия затяжки
• Не следует использовать в цепях с импульсными токами выше 10 кА - возможно сплавление контактов

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щите управления
• Соединение двигателей с частотными преобразователями через клеммы
• Обвязка датчиков и исполнительных механизмов в системах АСУ ТП
• Монтаж кабелей питания в станках с ЧПУ
• Запитка световых сигнализаций и кнопочных постов внутри панели

Практические советы

• Перед опрессовкой удалите изоляцию с жилы на длину, равную глубине гильзы наконечника - не больше и не меньше
• Выбирайте инструмент с регулировкой давления; используйте матрицу, указанную производителем для NShPI 2.5–6 мм2
• Проверьте качество соединения: после опрессовки попробуйте слегка потянуть провод - он не должен выскочить
• При работе в группе используйте цветовые метки: жёлтый - это всегда 2,5–6 мм2, что ускоряет диагностику
• Храните в сухом месте - хотя есть лужение, длительное воздействие влаги всё же снижает надёжность
