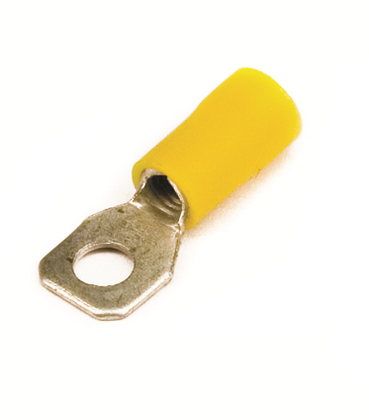

Наконечник кабельный НКИ 6-5 с изолированным фланцем желтый (50шт) - 2C5P ДКС

Наконечник кабельный изолированный с отверстием под винт и фланцем 2.5-6 кв.мм d5.2мм желтый (уп. 50шт) DKC, НКИ 6-5 - это готовое решение для надёжного оконцевания медных проводов сечением 2,5–6 мм2 в распределительных щитах, пультах управления и силовых цепях. Бренд DKC предлагает этот наконечник в упаковке по 50 штук, что удобно для массового монтажа.

Назначение и область применения

Наконечник НКИ 6-5 используется для оконцевания одножильных и многожильных медных проводов в электрических цепях переменного и постоянного тока до 600 В. Применяется там, где требуется прочное и долговечное соединение через винтовые клеммы - например, в автоматических выключателях, контакторах, клеммных колодках, панелях управления станков, конвейеров и систем автоматизации.

Технические характеристики

• Номинальное сечение кабеля: 2,5 – 6 мм2
• Диаметр отверстия под винт: 5,2 мм (соответствует метрической резьбе M5)
• Материал: медь с лужёным покрытием
• Изоляция: поливинилхлорид (ПВХ), цвет - жёлтый
• Способ монтажа: опрессовка специальным инструментом
• Форма контактной площадки: кольцевая, с плоской лопаткой
• Соответствие стандартам: да (включает класс горючести V0 по UL 94)
• Упаковка: 50 штук в одной упаковке

Совместимость и монтаж

Наконечник НКИ 6-5 совместим с любыми винтовыми клеммами, имеющими резьбу M5 и достаточным зазором под фланец. Для установки необходим инструмент для опрессовки - клещи с матрицей под сечение 2,5–6 мм2. Обжим должен быть равномерным, чтобы избежать повреждения изоляции и обеспечить герметичный контакт. Гильза имеет внутренние зазубрины - они усиливают захват жилы при обжиме, снижая риск ослабления соединения со временем.

Безопасность и стандарты

Наконечник соответствует требованиям безопасности: материал изоляции - ПВХ с классом горючести V0 по UL 94, что означает самозатухание при воздействии открытого огня. Лужёное покрытие предотвращает окисление меди, особенно в условиях повышенной влажности. Подходит для работы с лакированной изоляцией - не требует предварительного удаления лака перед обжимом.

Преимущества

• Лужёное покрытие - устойчивость к коррозии даже в агрессивной среде
• Кольцевая форма фланца - исключает перекос при затяжке винтом
• Зазубрины внутри гильзы - повышают механическую прочность соединения
• Яркая жёлтая изоляция - упрощает визуальный контроль и идентификацию фазы
• Совместимость с лакированной изоляцией - экономит время на подготовке провода

Ограничения применения

Не применяется для алюминиевых проводов - материал гильзы рассчитан только на медь. Не рекомендован для частых демонтажей: многократные затяжки/ослабления винта могут деформировать фланец и снизить надёжность контакта. Не следует использовать в цепях выше 600 В - изоляция не предназначена для высоких напряжений. Также не подходит для применений с ударными нагрузками без дополнительной фиксации.

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щитах
• Соединение проводов с клеммами контакторов и реле
• Оконцевание фазных проводов в панелях управления промышленными станками
• Монтаж в системах освещения с частыми проверками доступа

Практические советы

• Выбирайте инструмент для опрессовки с точной матрицей под 2,5–6 мм2 - некорректный обжим снижает срок службы соединения
• Перед монтажом убедитесь, что диаметр винта точно соответствует 5,2 мм - использование винта большего диаметра может повредить фланец
• При работе в сыром помещении дополнительно используйте термоусадочные трубки на основание изоляции - это повысит герметичность
• Жёлтый цвет изоляции часто указывает на фазу L - соблюдайте цветовую маркировку при сборке трёхфазных сетей
• Храните в сухом месте - хотя изоляция устойчива к влаге, длительное воздействие воды может снизить её эластичность
