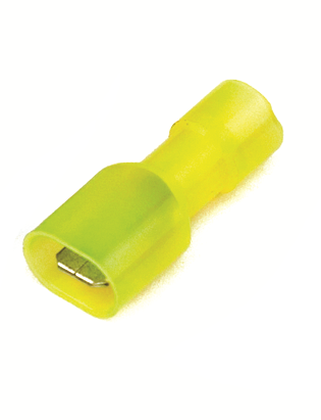

Наконечник плоский РппИп 6-7-0.8 желтый QUADRO (50шт) полностью изолированный (вилка) - 2C22TP ДКС

Наконечник плоский изолированный (вилка) 2.5–6 кв.мм 6.3×0,8 мм желтый РппИп 6-7-0.8 QUADRO от бренда DKC предназначен для надёжного и безопасного оконцевания многожильных медных проводов в электрических соединениях. Этот тип наконечника используется там, где требуется частое подключение и отключение - например, в распределительных щитах, на клеммах оборудования или в системах автоматизации.

Назначение и область применения

Наконечник плоский изолированный (вилка) 2.5–6 кв.мм 6.3×0,8 мм желтый РппИп 6-7-0.8 QUADRO применяется для оконцевания медных проводов сечением от 2,5 до 6 мм2. Он позволяет быстро и securely подключить провод к штыревой клемме - например, в клеммных колодках, реле, выключателях или силовой аппаратуре. Подходит для работы в цепях переменного и постоянного тока до 600 В. Часто встречается в промышленном оборудовании, станках, конвейерах, системах управления и электрошкафах.

Технические характеристики

• Тип: Штекер (папа) - плоский наконечник с фланцем для защёлкивания в гнездо
• Сечение провода: 2,5–6 мм2 - совместим с большинством распространённых многожильных проводов
• Размер контакта: 6,3 × 0,8 мм - соответствует стандартным штыревым клеммам типа Faston®/Quick Disconnect
• Материал контакта: Электротехническая медь - высокая проводимость и прочность
• Лужение: Да - поверхность покрыта оловом для защиты от окисления и улучшения пайки
• Материал изоляции: Поливинилхлорид (ПВХ) - устойчив к механическим повреждениям, химическим воздействиям и перегреву
• Цвет изоляции: Жёлтый - стандартизированная цветовая маркировка для удобства идентификации
• Максимальный рабочий ток: 24 А - допустимо использовать в нагрузках до этого значения
• Фланец: Изолированный - предотвращает случайное замыкание на корпус или соседние элементы

Совместимость и монтаж

Наконечник плоский изолированный (вилка) 2.5–6 кв.мм 6.3×0,8 мм желтый РппИп 6-7-0.8 QUADRO совместим с любыми клеммами, имеющими гнездо 6,3 мм шириной и 0,8 мм толщиной. Для установки необходимо:

• Зачистить изоляцию с конца провода на длину, равную глубине наконечника (обычно 9–11 мм)
• Вставить все жилы внутрь трубчатой части наконечника
• Обжать специальным инструментом (обжимные клещи с матрицей для 6,3 мм наконечников)
• Убедиться, что обжим плотный - жилы не должны болтаться внутри

Не используйте обычные плоскогубцы - они не обеспечивают герметичного и долговечного соединения. Обязательно проверьте соответствие сечения провода указанному диапазону - использование меньших или больших проводов снижает надёжность соединения.

Безопасность и стандарты

Наконечник плоский изолированный (вилка) 2.5–6 кв.мм 6.3×0,8 мм желтый РппИп 6-7-0.8 QUADRO изготовлен в соответствии с требованиями к безопасности для электромонтажа в промышленных условиях. Его изоляция рассчитана на работу при температуре до +105 C и напряжении до 600 В. Применение лужёной меди и ПВХ-изоляции гарантирует устойчивость к влаге, маслам и агрессивным средам, характерным для заводских помещений. Соответствует международным нормам для Quick Disconnect-соединителей.

Преимущества

• Полная изоляция - исключает риск поражения током и КЗ при работе рядом с другими деталями
• Высокая надёжность соединения благодаря лужению - минимизирует переходное сопротивление
• Ярко-жёлтый цвет - легко отличаем среди других наконечников, ускоряет диагностику и обслуживание
• Стандартный размер 6,3×0,8 мм - универсальная совместимость с популярными клеммами
• Готовые к использованию - не требуют дополнительной изоляции после монтажа

Ограничения применения

• Не для одножильных проводов сечением более 6 мм2 - возможен перегрев и деформация
• Не рекомендован для внешней установки без дополнительной защиты - ПВХ не устойчив к УФ-излучению
• Не подходит для циклических движущихся соединений - длительные вибрации могут вызвать ослабление контакта
• Максимальный ток 24 А - нельзя применять в мощных устройствах выше этой отметки даже при малых сечениях
• Не является водонепроницаемым - IP-защита не указана; не следует использовать во влажных помещениях без кожуха

Примеры использования

• Подключение терморегуляторов к нагревательным элементам
• Монтаж клеммных соединений в частотных преобразователях
• Электрооборудование станков с ЧПУ - подключение двигателей, датчиков, соленоидов
• Сборка распределительных щитов в пищевой и фармацевтической промышленности
• Автомобильные системы управления - в случае необходимости замены оригинальных компонентов

Практические советы

• Перед обжимом всегда проверяйте, чтобы все жилы полностью вошли в наконечник - лишняя часть может сломаться
• Выбирайте обжимные клещи с регулировкой усилия - слишком большой зажим повредит изоляцию
• Жёлтый цвет часто используют для питания 24 В DC - соблюдайте цветовую маркировку всей цепи
• При замене старого наконечника - сравнивайте размеры и цвет, а не только номер артикула
• Артикулы *2c22tp и 2c22tp - это один и тот же продукт; различия связаны с форматом записи в базах поставщиков
• Храните в сухом месте - хотя ПВХ устойчив к влаге, длительное попадание воды может привести к коррозии лужёного контакта
