Наконечник плоский РпИм 6-7-0.8 желтый QUADRO (50шт) с изолированным фланцем (розетка) - 2C02P ДКС

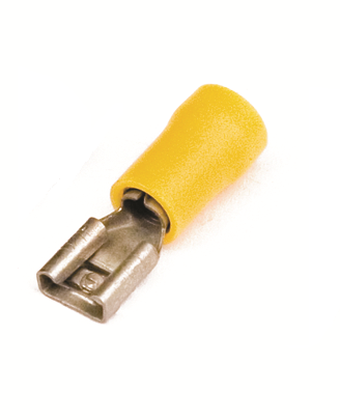

Наконечник плоский с изолированным фланцем (розетка) 2.5–6 кв.мм 6.3×0,8 мм желтый РпИм от бренда DKC предназначен для надёжного и защищённого соединения медных проводов в распределительных коробках, на клеммах оборудования и в панелях управления. Артикул 2c02p сочетает в себе удобство монтажа и повышенную безопасность благодаря изолированному фланцу.

Назначение и область применения

Этот наконечник используется для оконцевания одножильных и многожильных медных проводов сечением 2,5–6 мм2. Он позволяет быстро и securely подключить провод к болтовому зажиму, штыревой клемме или разъёму типа “розетка”. Подходит для установки в щитах, на оборудовании автоматизации, в системах освещения, промышленных контроллерах и силовой аппаратуре. Изолированный фланец исключает случайное замыкание на корпус или соседние элементы.

Технические характеристики

• Номинальное сечение провода: 2,5–6 мм2 - подходит для проводов средней мощности, например, в цепях питания до 24 А
• Размер контактной части: 6,3 × 0,8 мм - совместим с типовыми клеммами и разъёмами стандарта 6,3 мм
• Материал: медь с лужением - повышает долговечность и снижает сопротивление контакта
• Изоляция: ПВХ жёлтого цвета - устойчив к перегреву, влаге и механическим повреждениям
• Максимальный рабочий ток: 24 А - соответствует нагрузкам бытовых и промышленных устройств
• Класс горючести: V0 по UL94 - материал самозатухающий, не распространяет пламя

Совместимость и монтаж

Наконечник плоский с изолированным фланцем DKC 2c02p совместим с клеммами, имеющими ширину 6,3 мм и толщину 0,8 мм. Для монтажа используйте обжимной инструмент с матрицей для гильз 6,3 мм. Обжим должен быть равномерным - не допускайте перекоса или недожима. Изолированный фланец не требует дополнительной изоляции после установки. Убедитесь, что зачищенная часть провода полностью помещается внутрь гильзы, а изоляция провода плотно прилегает к основанию фланца.

Безопасность и стандарты

Изоляция выполнена из ПВХ с классом горючести V0 по UL94 - это значит, что материал прекращает гореть сразу после удаления источника огня. Такое исполнение делает наконечник подходящим для использования в помещениях с повышенными требованиями к пожарной безопасности. Лужёная поверхность предотвращает окисление меди, сохраняя стабильный контакт даже в условиях повышенной влажности.

Преимущества

• Изолированный фланец исключает риск короткого замыкания при близком расположении клемм
• Лужение меди увеличивает срок службы и снижает переходное сопротивление
• Ярко-жёлтый цвет изоляции упрощает визуальную идентификацию цепей
• Удобная форма гильзы позволяет легко вставлять и вынимать наконечник из клеммы
• Поддерживает работу в диапазоне температур, характерном для промышленных условий

Ограничения применения

Не применяйте этот наконечник для проводов сечением менее 2,5 мм2 - возможен слабый обжим и потеря контакта. Также он не рассчитан на постоянное погружение в жидкости или использование в экстремально агрессивных химических средах. Наконечник не предназначен для частого демонтажа - многократные вставки/вынимания могут деформировать контактную часть. Не используйте с алюминиевыми проводами - материал гильзы совместим только с медью.

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в распределительных щитах
• Фиксация проводов на клеммах PLC-модулей и реле в панелях управления
• Соединение проводов в светильниках, конвейерных системах и насосных станциях
• Замена старых наконечников в модернизируемых электроустановках

Практические советы

• Перед обжимом проверьте соответствие сечения провода - лучше использовать провод 4–6 мм2, чтобы избежать люфта в гильзе
• Обжимайте только специальным инструментом; обычные клещи могут повредить изоляцию или не обеспечить герметичность
• После монтажа потяните за провод - если наконечник не сдвигается, обжим выполнен правильно
• Жёлтый цвет фланца часто используют для обозначения цепей переменного тока - соблюдайте цветовую маркировку системы
• Артикул 2c02p входит в серию Quadro - совместим с другими компонентами этой линейки для унифицированного монтажа
