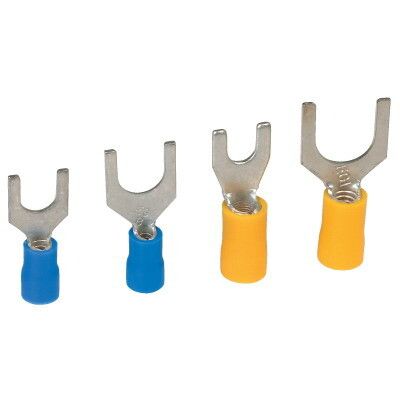

Наконечник вилочный изолированный 2.5-6кв.мм А=4.3мм желт. (уп.50шт) DKC 2C14P ДКС

Наконечник вилочный изолированный 2.5–6 кв.мм, диаметром 4 мм, с изолированным фланцем, желтый (упаковка 50 шт.), бренд DKC, артикул НВИ 6-4 - это надёжный компонент для быстрого и безопасного подключения медных жил к клеммным блокам, реле и другому электрооборудованию. Подходит для низковольтных цепей, где важна изоляция и устойчивость к коррозии.

Назначение и область применения

Наконечник вилочный изолированный НВИ 6-4 используется для соединения медных проводов с клеммами типа «вилка-розетка». Применяется там, где требуется частое подключение/отключение - например, в распределительных щитах, на пультах управления, в испытательных стендах, на станках и конвейерах. Благодаря изолированному фланцу исключается риск случайного замыкания на корпус оборудования. Подходит для работы в условиях повышенной влажности и перепадов температур.

Технические характеристики

• Тип: вилочный наконечник с изоляцией
• Номинальное сечение кабеля: 2,5–6 мм2
• Диаметр отверстия: 4 мм
• Материал контакта: медь, лужёная поверхность
• Изоляция: поливинилхлорид (ПВХ), цвет - жёлтый
• Способ монтажа: опрессовка
• Совместим с лакированной изоляцией провода
• Упаковка: 50 штук

Совместимость и монтаж

Наконечник НВИ 6-4 совместим с клеммами, имеющими гнездо соответствующего размера - типичными для DIN-рейки, модульных устройств и силовых разъёмов. Для установки используется пресс-клещи с матрицей под сечение 2,5–6 мм2. Обжим выполняется до упора, чтобы обеспечить плотный контакт между медью и клеммой. Изоляция не повреждается при обжиме - она служит дополнительной защитой от прикосновений и механических воздействий. Убедитесь, что диаметр жилы соответствует указанному диапазону: слишком тонкая жила может выскочить из наконечника, слишком толстая - деформирует металл.

Безопасность и стандарты

Наконечник вилочный DKC НВИ 6-4 соответствует требованиям отраслевых стандартов на кабельные наконечники. Лужёное покрытие снижает окисление меди, продлевая срок службы соединения. Изоляция выполнена из ПВХ, устойчивого к возгоранию и химическим воздействиям. Жёлтый цвет позволяет легко отличить этот наконечник от других, что важно при обслуживании сложных систем.

Преимущества

• Изолированный фланец предотвращает случайные замыкания на заземленные детали
• Лужённая медь защищает от коррозии даже во влажной среде
• ПВХ-изоляция сохраняет целостность при многократном подключении
• Совместимость с лаковой изоляцией позволяет использовать без зачистки провода
• Яркий жёлтый цвет ускоряет визуальный контроль при сборке

Ограничения применения

Не предназначен для высоких токов выше допустимых значений для сечения 6 мм2. Не рекомендуется применять в цепях постоянного тока свыше 1000 В. Не следует использовать в условиях экстремальных температур ниже −40 C или выше +85 C - материал изоляции теряет эластичность. Также не подходит для многожильных проводов без предварительной прессовки конца - возможен выход жил из-под контакта.

Примеры использования

• Подключение сигнализационных ламп к контроллерам на производстве
• Разборные соединения в тестовых стендах для диагностики оборудования
• Замена старых наконечников в щитах автоматизации
• Обустройство временных подключений на объектах с ограниченным доступом

Практические советы

• Перед обжимом проверьте соответствие диаметра жилы и внутреннего канала наконечника - идеально, когда жила заполняет канал почти полностью
• Используйте клещи с регулируемым усилием - переобжим может треснуть изоляцию, недостаточный обжим - вызывает нагрев
• Храните в сухом месте: хотя изоляция герметична, длительное воздействие влаги может повлиять на качество лужения
• При замене старого наконечника - всегда выбирайте тот же артикул НВИ 6-4, чтобы гарантировать совместимость с существующими клеммами
