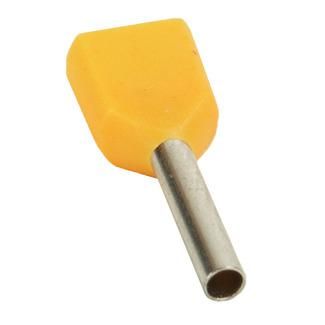

Наконечник штыревой втулочный под два провода НШвИ2 OptiKit T-Shv2-PVC- 1.5-12 (уп.100шт) КЭАЗ 278048

Наконечник штыревой втулочный под два провода НШвИ2 T-Shv2-PVC-1,5-12 от КЭАЗ Optima предназначен для надёжного соединения двух медных проводов сечением 1,5 мм2 каждый в одном контакте. Упакован по 100 штук, этот комплект удобен для массового монтажа в распределительных щитах и на оборудовании.

Назначение и область применения

Наконечник штыревой втулочный под два провода НШвИ2 T-Shv2-PVC-1,5-12 используется для создания шлейфов между соседними устройствами - например, автоматическими выключателями, установленными в один ряд. Подходит для подключения к клеммным колодкам, контактам реле, модульной аппаратуры. Обеспечивает одновременный захват двух проводов одной втулкой, что уменьшает количество точек подключения и повышает плотность сборки.

Технические характеристики

• Тип: Штыревой втулочный наконечник под два провода
• Номинальное сечение каждого провода: 1,5 мм2 (в сумме - 3 мм2)
• Длина втулки: 12 мм
• Материал основы: Медь, лужённая поверхность
• Материал изоляции: Поливинилхлорид (ПВХ)
• Цвет изоляции: Красный
• Номинальное напряжение: 400 В
• Рабочий температурный диапазон: от –40 C до +80 C
• Соответствие AWG: №12
• Количество проводов в одном наконечнике: 2
• Форма: Стандартная, без зазубрин и фиксирующих элементов

Совместимость и монтаж

Наконечник штыревой втулочный под два провода НШвИ2 T-Shv2-PVC-1,5-12 совместим с клеммами, рассчитанными на штыревые наконечники диаметром до 5,5 мм. Для установки необходимо:

• Зачистить изоляцию с обоих проводов на длину 10–11 мм;
• Вставить провода в втулку до упора;
• Обжать специальным инструментом (клещами) с матрицей для наконечников типа НШвИ2;
• Убедиться, что изоляция не попала внутрь втулки и провода полностью заключены в металлический корпус.

Не допускается использование с алюминиевыми проводами или многожильными проводами без предварительной опрессовки концов.

Безопасность и стандарты

Наконечник штыревой втулочный под два провода НШвИ2 T-Shv2-PVC-1,5-12 соответствует требованиям ГОСТ Р 50030.5.5 и IEC 60947-7-1 для изолированных наконечников. Лужёное покрытие снижает риск окисления меди, обеспечивает долговечность контакта даже во влажной среде. Изоляция из ПВХ не распространяет горение и сохраняет целостность при температуре до +80 C.

Преимущества

• Один наконечник заменяет два отдельных - экономит место в клеммах и время монтажа;
• Лужёная медь обеспечивает хорошую проводимость и устойчивость к коррозии;
• Яркая красная изоляция позволяет легко отличить фазные соединения от других;
• Выдерживает широкий диапазон температур - подходит для холодных помещений и нагреваемых шкафов;
• Подходит для серийного производства и ремонта - удобна упаковка по 100 штук.

Ограничения применения

• Не применяется для проводов сечением более 1,5 мм2 на каждую жилу - возможен перегрев и деформация;
• Не предназначена для высокочастотных или импульсных нагрузок выше 400 В;
• Не рекомендована для внешней установки без защиты от механических воздействий и прямого UV-излучения;
• Не совместима с клеммами, требующими наконечники без изоляции (например, некоторые типы DIN-рейки).

Примеры использования

• Подключение нескольких автоматов в ряд через одну клемму входящего питания;
• Создание параллельных цепей управления в панелях управления станков;
• Сборка распределительных щитов с плотной компоновкой модульных устройств;
• Монтаж систем освещения с групповым управлением.

Практические советы

• Перед обжимом проверьте соответствие диаметра втулки и сечения проводов - 1,5 мм2 должны точно подходить; слишком тонкие провода могут выпасть, слишком толстые - повредят втулку;
• Используйте только инструмент с регулировкой усилия и матрицей для НШвИ2 - некорректный обжим вызывает плохой контакт и перегрев;
• При работе в условиях повышенной влажности дополнительно контролируйте состояние контактов раз в 6–12 месяцев;
• Артикул 278048 от КЭAZ Optima - идеальный выбор для проектов, где важна стандартизация и качество исполнения.
