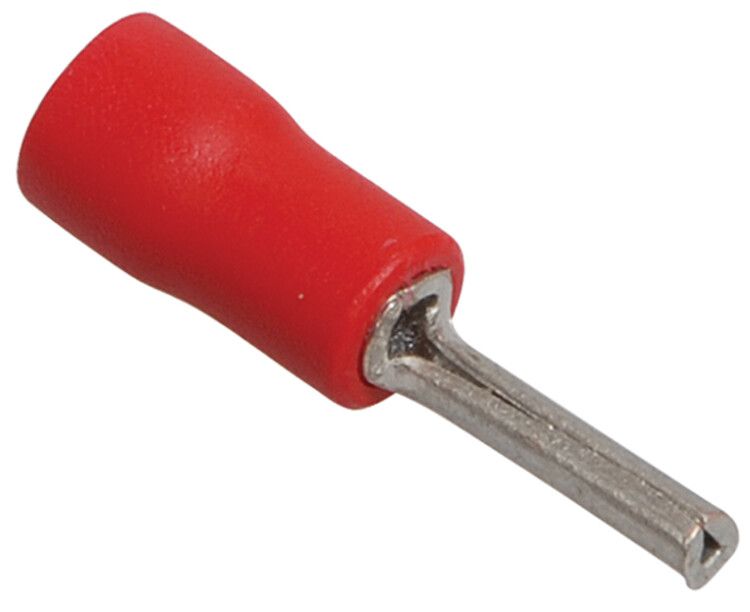

Наконечник круглый штыревой изолированный НкИш 0. 5-1.5 красный (100шт) - UNL11-L23-A19 IEK

Наконечник круглый штыревой изолированный 0,5–1,5 мм2 красный (упаковка 100 шт) от IEK предназначен для надёжного соединения медных многожильных проводов с клеммными устройствами через опрессовку. Этот тип наконечника обеспечивает безопасную и долговечную передачу тока в автоматике управления, особенно там, где требуется частая коммутация - например, при подключении таймеров или кнопок управления.

Назначение и область применения

Наконечник круглый штыревой изолированный используется для оконцовки медных многопроволочных проводов сечением 0,5–1,5 мм2. Он применяется в устройствах управления, где важна быстрая и надёжная коммутация: таймеры ТЭ, ТЭМ, ТО; модульные кнопки управления КМУ 11 TM IEK; контакторы, реле, распределительные щиты. Подходит для установки в помещениях с умеренной влажностью и без воздействия механических нагрузок на соединение.

Технические характеристики

• Форма контактной площадки: штыревая - позволяет легко вставляться в гнездовые клеммы;
• Номинальное сечение провода: 0,5–1,5 мм2 - совместим с большинством слаботочных и управляемых цепей;
• Материал: медь с лужёным покрытием - повышает антикоррозийную стойкость и снижает переходное сопротивление;
• Изоляция: да - цветная термоусадочная трубка защищает от случайного замыкания и указывает фазу/полюс;
• Диаметр внешний: 4 мм - соответствует стандартному шагу клеммных колодок;
• Диаметр внутренний: 1,8 мм - точно рассчитан под провода указанного сечения;
• Цвет: красный - стандартизованный цвет для положительной полярности или фазы в постоянном токе;
• Способ монтажа: опрессовка - требует специального инструмента, обеспечивающего герметичное соединение;
• Гарантийный срок: 36 месяцев - подтверждает соответствие требованиям качества IEK.

Совместимость и монтаж

Наконечник круглый штыревой изолированный совместим с клеммами типа “быстроразъёмные”, “винтовые” и “пружинные”, имеющими диаметр отверстия 4 мм. Для монтажа необходимо использовать инструмент для опрессовки с матрицей под диаметр 1,8 мм и сечение до 1,5 мм2. После опрессовки проверьте прочность соединения - провод выдергиваться из наконечника. Убедитесь, что изоляция плотно прилегает к жиле и не пережата.

Безопасность и стандарты

Произведён согласно требованиям ГОСТ Р МЭК 60947-7-1 и международным нормам для электрооборудования контрольных цепей. Лужёное покрытие исключает оксидацию меди, снижая риск нагрева и потери контакта. Цветовая маркировка соответствует практикам безопасности в промышленной автоматизации.

Преимущества

• Изолированная конструкция исключает необходимость дополнительной изоляции после монтажа;
• Лужёная медь увеличивает срок службы соединений в условиях повышенной влажности;
• Стандартный диаметр 4 мм гарантирует совместимость с широким спектром клеммных изделий IEK и других брендов;
• Редкая комплектация в упаковках по 100 шт - экономически выгодна для массового монтажа;
• Яркий красный цвет ускоряет идентификацию цепей во время обслуживания.

Ограничения применения

• Не для однопроволочных (монолитных) проводов - возможен разрыв жилы при опрессовке;
• Не рекомендован для высокотоковых цепей выше 16 А - ограниченная площадь контакта;
• Запрещено использование вне закрытых корпусов при наличии прямого попадания воды или масла;
• Не допускается повторное использование после демонтажа - деформируется контактная часть.

Примеры использования

• Подключение входных сигналов к таймеру ТЭ от IEK;
• Присоединение проводов к кнопкам управления КМУ 11 TM IEK;
• Обвязка контроллеров PLC в панелях управления станков;
• Сборка цепей сигнализации и аварийной остановки на конвейерах.

Практические советы

• Перед опрессовкой удалите изоляцию провода на длину, равную глубине гильзы наконечника - не более 8 мм;
• Выбирайте инструмент с регулировкой усилия - переопрессовка разрушает изоляцию, недостаточное давление вызывает плохой контакт;
• Проверяйте посадочный диаметр клеммы - он должен быть не меньше 4 мм, чтобы наконечник свободно входил;
• Храните в сухом месте - даже лужёная медь может окисляться при длительном воздействии влаги;
• Для крупносерийных работ используйте сразу всю упаковку - так проще отслеживать партию и сохранить одинаковое качество всех соединений.
