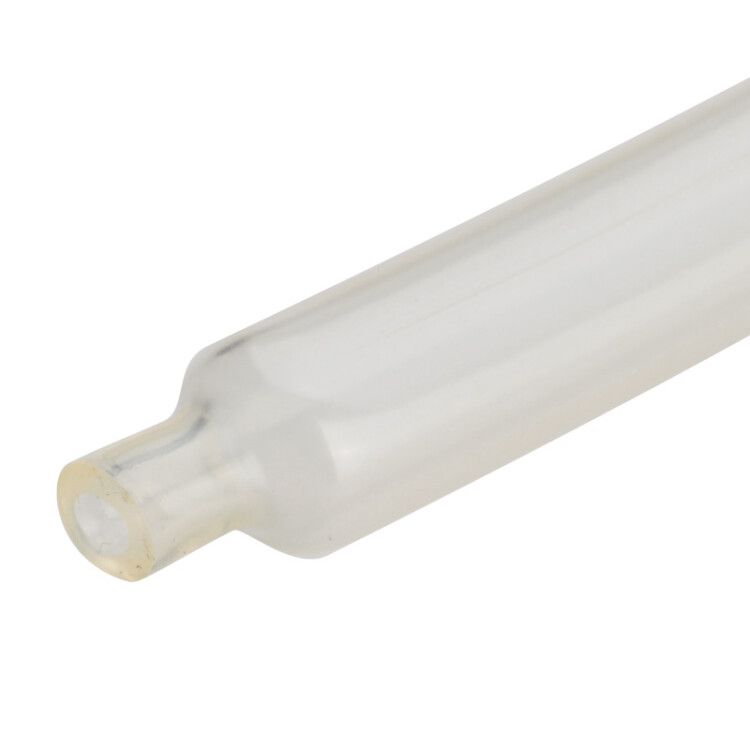

Трубка термоусаживаемая ТТК-(3:1)-6/2 прозрачная | 59683 КВТ

Трубка термоусадочная клеевая ТТК-(3:1)-6/2 прозрачная 10м КВТ предназначена для герметизации, изоляции и защиты электрических соединений. Благодаря клеевому слою и прозрачному материалу она обеспечивает надёжную изоляцию с возможностью визуального контроля после монтажа. Применяется в электроэнергетике, телекоммуникациях и промышленном оборудовании.

Назначение и область применения

Трубка термоусадочная клеевая ТТК-(3:1)-6/2 прозрачная 10м КВТ используется для:

• герметизации и изоляции опрессованных, сваренных или скрутных соединений проводов;
• защиты от влаги, пыли, коррозии и механических повреждений;
• маркировки кабелей и жил - благодаря прозрачности можно видеть цветовую разметку и состояние контакта;
• монтажа в условиях повышенной влажности, на открытом воздухе и внутри оборудования.

Подходит для работы в электроэнергетике, телекоммуникационных системах, промышленных станках, автопроме и бытовых устройствах с высокими требованиями к надёжности соединений.

Технические характеристики

• Коэффициент усадки: 3:1 - при нагреве диаметр уменьшается с 6 мм до 2 мм;
• Диаметр до усадки: 6 мм - позволяет надевать на крупные соединения и клеммы;
• Диаметр после усадки: 2 мм - плотно облегает проводник, исключая зазоры;
• Толщина стенки после усадки: 0,5 мм - достаточна для механической прочности и изоляции;
• Рабочее напряжение: до 1 кВ - соответствует требованиям для низковольтных цепей;
• Материал: полиолефин - устойчив к УФ, химическим воздействиям, не выделяет токсичных веществ;
• Состав: безгалогенный - безопасен при возгорании, не образует едких паров;
• Температура монтажа: 115–140 C - требует равномерного прогрева;
• Поперечное сечение провода: 2,4…5,4 мм2 - оптимально для медных жил этого сечения;
• Цвет: прозрачный - позволяет контролировать качество соединения после усадки;
• Длина: 10 метров - поставляется намотанной на катушку, удобна для многократного использования;
• Стандарт: ТУ 2247-021-97284872-2006 - сертифицирована по российским техническим условиям.

Совместимость и монтаж

Трубка термоусадочная клеевая ТТК-(3:1)-6/2 прозрачная 10м КВТ совместима с любыми проводами и кабелями, имеющими внешний диаметр до 6 мм перед усадкой. После усадки плотно обхватывает жилы сечением 2,4–5,4 мм2.

Как монтировать:

1. Наденьте трубку на провод до соединения - лучше заранее, чтобы потом не перетягивать её через клемму;
2. Выполните соединение (опрессовку, пайку, скрутку);
3. Передвиньте трубку так, чтобы она покрывала место соединения с запасом по 5–10 мм с каждой стороны;
4. Равномерно прогрейте поверхность феном или горелкой - начинайте с одного конца, двигайтесь к другому;
5. Не допускайте перегрева - при температуре выше 140 C возможна деформация материала.

Рекомендованные инструменты: фены серии ТТ, пропановая горелка ПГ, бутановые горелки КВТ. Нагрев должен быть равномерным - иначе клей распределится неравномерно, и герметичность будет нарушена.

Преимущества

• Клеевой слой обеспечивает полную герметичность - даже на шероховатых поверхностях;
• Прозрачность позволяет проверить целостность соединения без демонтажа;
• Высокий коэффициент усадки 3:1 - легко одевается на крупные соединения и плотно обтягивает;
• Безгалогеновый состав - безопаснее при пожаре, подходит для закрытых помещений и общественного транспорта;
• Устойчивость к влаге, химикатам и УФ-излучению - долгий срок службы вне помещения;
• Легко маркируется - можно использовать этикетки, маркеры, печать - всё остаётся читаемым.

Ограничения применения

• Не применяйте на соединениях с диаметром более 6 мм - трубка просто не наденется;
• Не используйте для постоянного погружения в жидкости - хотя герметична, не является водонепроницаемой под давлением;
• Не рекомендуется для мест с частыми механическими нагрузками (вибрация, изгиб) - не заменяет бронированные рукава;
• Требует точного соблюдения температуры монтажа - недогрев приведёт к плохой адгезии клея, перегрев - к прожиганию;
• Не предназначен для высоких температур эксплуатации выше +105 C - материал начинает терять форму.

Примеры использования

• Закрытие соединений между силовым кабелем и клеммной колодкой в щитовой;
• Защита спайки двух медных проводов в автомобильной проводке;
• Изоляция ответвлений в телекоммуникационных шкафах;
• Герметизация входа кабеля в корпус оборудования;
• Маркировка фаз A/B/C в трёхфазных сетях - прозрачность сохраняет цветовую кодировку.

Практические советы

• Перед монтажом протрите поверхность провода - грязь снижает адгезию клея;
• Если соединение имеет острые края - предварительно обмотайте его изолирующей лентой, чтобы не повредить трубку;
• При работе в холодной среде - согрейте трубку в руках перед установкой, иначе она станет хрупкой;
• Не экономьте на длине - оставляйте минимум 5 мм свободного участка с каждой стороны от соединения;
• При использовании на открытом воздухе - выбирайте места с минимальным прямым солнечным светом, чтобы продлить срок службы;
• Храните в сухом месте при температуре от –20 C до +40 C - избегайте перепадов влажности.
