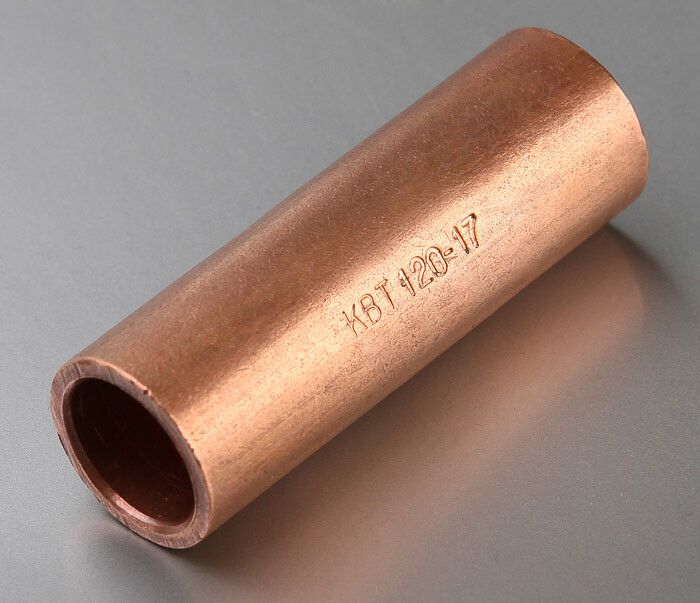

Гильза кабельная медная под опрессовку ГМ 120-17 (25шт/упак) | 41637 КВТ

Гильза кабельная медная под опрессовку ГМ 120-17 (25 штук в упаковке) от КВТ предназначена для надёжного соединения медных кабелей и проводов методом опрессовки. Подходит для работы в сетях до 10 кВ, особенно эффективна при монтаже силовых линий с жилами 120 мм2. Артикул 41637 соответствует требованиям ГОСТ 23469.3-79.

Назначение и область применения

Гильза ГМ 120-17 используется для создания механически прочных и электрически надёжных соединений встык между двумя медными проводниками. Применяется при ремонте, модернизации или прокладке кабельных линий в распределительных устройствах, трансформаторных подстанциях, на воздушных и ных участках сети. Особенно актуальна там, где требуется исключить контакт с окружающей средой - благодаря защищённому типу соединения.

Технические характеристики

• Материал: Электротехническая медь марки М2 - высокая проводимость, минимальное сопротивление перехода.
• Поперечное сечение: 120 мм2 - рассчитана на кабели и провода с таким сечением жил.
• Рабочее напряжение: До 10 000 В (10 кВ) - допущена для использования в средневольтных сетях.
• Тип соединения: Защищённое - внутренняя поверхность герметична, предотвращает попадание влаги и оксидов.
• Форма: Длинная - обеспечивает равномерное распределение давления при опрессовке и увеличивает площадь контакта.
• Покрытие: Без покрытия - не имеет антикоррозийного слоя; требует защиты после установки (например, термоусадкой или бандажом).
• Нормативный документ: ГОСТ 23469.3-79 - соответствие государственным стандартам на гильзы для опрессовки.
• Количество в упаковке: 25 штук - удобно для крупномасштабных работ и хранения.

Совместимость и монтаж

Гильза ГМ 120-17 совместима с гидравлическими прессами КВТ и специальными матрицами MW-образной формы, которые обеспечивают точное формирование соединения без повреждения меди. Установка возможна только через опрессовку - сварка, пайка или болтовые зажимы недопустимы.

Для жил 5–6 класса гибкости (по ГОСТ) гильза применяется прямо - без пересчёта. Для более жёстких жил 2–3 класса гибкости необходимо использовать специальные таблицы подбора размеров - иначе возможно снижение качества соединения.

Перед монтажом обязательно зачищаются жилы на длину, равную половине длины гильзы. Концы должны быть свободны от оксида, грязи и масла. После опрессовки рекомендуется проверить усилие сжатия и осмотреть форму соединения - она должна быть равномерной, без трещин и выступов.

Безопасность и стандарты

Гильза ГМ 120-17 изготовлена в соответствии с ГОСТ 23469.3-79, что гарантирует её безопасность при работе под напряжением до 10 кВ. Соответствие нормам позволяет применять изделие в энергетических объектах, проходящих обязательную сертификацию. Наличие сквозной конструкции исключает образование воздушных полостей внутри - снижается риск пробоя изоляции.

Преимущества

• Высокая электропроводность материала - потери мощности минимальны.
• Увеличенная длина гильзы - лучшая механическая устойчивость и долговечность соединения.
• Совместимость с прессами КВТ - возможность использовать уже имеющееся оборудование без замены инструментов.
• Стандартизованные размеры - гарантированная совместимость с наконечниками ГОСТ 7386 и другими компонентами системы.
• Упаковка по 25 штук - экономия на доставке и удобство управления запасами на объекте.

Ограничения применения

• Не алюминиевые проводники - материал медный, несовместим с Al.
• Не предназначен для постоянного погружения в воду - хотя защищённая форма, но без дополнительной изоляции (термоусадки/изолирующего бандажа) не обеспечивает IP-защиту.
• Требуется использование именно MW-матриц и прессов КВТ - другие инструменты могут деформировать гильзу некорректно, нарушая целостность соединения.
• Запрещено применять для жил меньшего сечения - при использовании с проводами менее 120 мм2 возрастает вероятность проскальзывания и нагрева.

Примеры использования

• Соединение двух секций кабеля ААШв 3×120 в распределительной камере подземного кабельного колодца.
• Объединение фазных жил в ответвлении от ЛЭП 6(10) кВ к трансформаторной подстанции.
• Ремонт поврежденного участка кабеля на промышленном конвейере с питанием 10 кВ.
• Монтаж перемычек в ячейках КРУ-10 кВ при капитальном ремонте электрооборудования.

Практические советы

• Выбирая гильзу, всегда сравнивайте сечение жилы с указанными в ГОСТ значениями - даже небольшое отличие влияет на срок службы соединения.
• После опрессовки используйте термоусадочные трубки или изолирующие бандажи - это продлит жизнь соединению в условиях повышенной влажности или загрязнения.
• Храните гильзы в сухом месте - медь подвержена окислению, особенно при наличии влаги и солей в воздухе.
• Для массового монтажа закупайте сразу несколько упаковок - партии могут различаться по цветовой маркировке или легированию, хоть и соответствуют ГОСТ.
• Никогда не используйте гильзу без проверки пресса - регулярная калибровка оборудования критически важна для безопасности.
