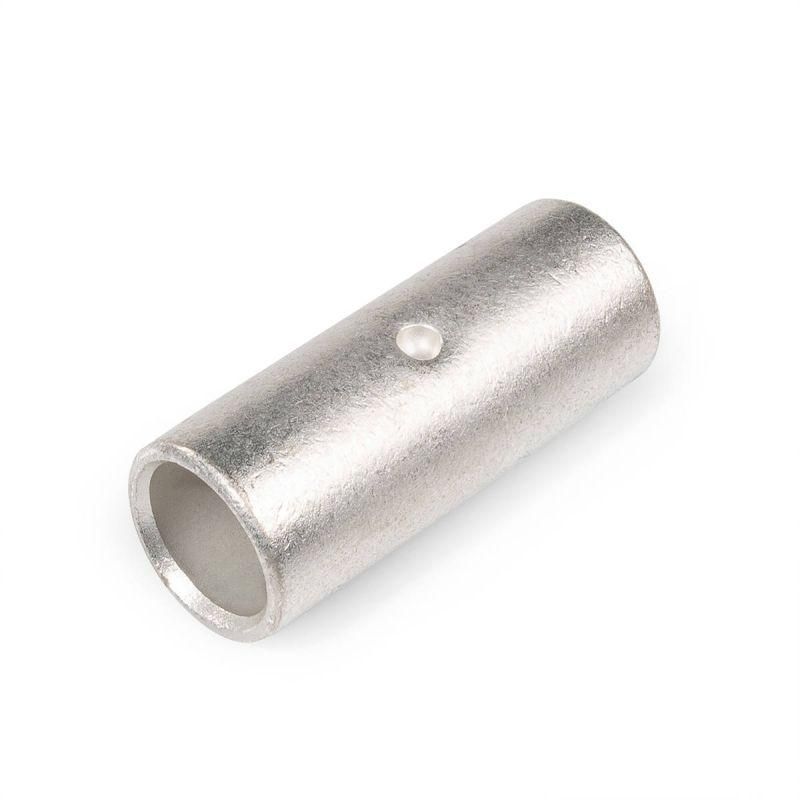

Гильза кабельная ГМЛс 120 (25шт/упак) | 88087 КВТ

Гильза кабельная ГМЛс 120 КВТ - стыковой соединитель из лужёной меди для надёжного соединения кабелей с медными жилами сечением 120 мм2 на напряжение до 10 кВ. Применяется в распределительных сетях, на подстанциях и при прокладке силовых кабелей. Артикул 88087, бренд КВТ.

Назначение и область применения

Гильза кабельная ГМЛс 120 КВТ предназначена для стыкового соединения кабелей с медными жилами без передачи механической нагрузки на соединение. Подходит для работы в закрытых помещениях и на улице, где важна долговечность контакта. Часто используется при ремонте, модернизации или прокладке новых участков высоковольтных кабельных линий - например, в трансформаторных подстанциях, кабельных коллекторах и распределительных пунктах.

Технические характеристики

• Поперечное сечение: 120 мм2 - рассчитана на кабели с такой площадью поперечного сечения жилы;
• Номинальное напряжение: 10 кВ - допустимо применение в сетях до этого уровня;
• Материал: медь марки М1 - высокопроводящая, мягкая медь с минимальным содержанием примесей;
• Тип соединения: стыковой - соединяет две жилы конец в конец;
• Защитное покрытие: лужёное, олово-висмутовое - защищает от окисления и обеспечивает стабильный контакт даже во влажной среде;
• Форма: длинная - увеличенная длина позволяет равномерно распределить давление при опрессовке;
• Исполнение: стандартное - соответствует типовым требованиям для промышленного использования;
• Подходит для типа проводников: да - совместима исключительно с медными жилами.

Совместимость и монтаж

Гильза ГМЛс 120 КВТ требует использования пресс-клещей с подходящими матрицами для опрессовки. Перед установкой необходимо:

• Зачистить изоляцию с жил на длину, указанную в документации производителя (обычно около 45–50 мм);
• Убедиться, что жила полностью проходит через гильзу до упора - внутренний стопор предотвращает переполнение;
• Не использовать гильзу для алюминиевых или многожильных кабелей с другими материалами - возможен перегрев и потеря контакта.

Рекомендуется после опрессовки проверить прочность соединения легким растяжением и обработать место соединения термоусадочной трубкой для защиты от внешней среды.

Безопасность и стандарты

Гильза ГМЛс 120 КВТ изготовлена в соответствии с требованиями к качеству соединений для кабельных систем до 10 кВ. Лужёное покрытие соответствует климатическому исполнению Т2 - устойчиво к повышенной влажности, температурным перепадам и агрессивным средам. Соответствие нормам безопасности обеспечивается за счёт однородности материала и точного контроля геометрии при производстве.

Преимущества

• Высокая электропроводность благодаря меди марки М1 - снижаются потери энергии и нагрев в месте соединения;
• Олово-висмутовое лужение предотвращает коррозию, продлевая срок службы соединения до 25+ лет;
• Сквозная конструкция с центральным стопором гарантирует правильную глубину запрессовки - минимизирует риск плохого контакта;
• Длинная форма равномерно распределяет усилие при опрессовке - повышает механическую прочность соединения.

Ограничения применения

• Не применяется для алюминиевых или сталеалюминиевых жил - несовместимость материалов вызывает электрохимическую коррозию;
• Не предназначен для соединений, которые будут подвергаться значительной осевой нагрузке - требуется дополнительная механическая фиксация;
• Не рекомендуется для открытой прокладки без дополнительной защиты (термоусадка, броня, кожухи) - хотя лужение защищает от влаги, сама гильза не является герметичной;
• Не следует использовать при температурах выше +90 C длительное время - превышение может деформировать металл и ослабить контакт.

Примеры использования

• Соединение двух участков кабеля ВВГнг-Ls 3×120 при замене повреждённого сегмента;
• Обходной переход между кабельными трассами на подстанции 10 кВ;
• Присоединение ответвлений в кабельном щите при модернизации сети;
• Ремонт кабельных линий в тоннелях и канализационных коллекторах с высокой влажностью.

Практические советы

• Перед монтажом всегда сверьте сечение жилы с номиналом гильзы - использование меньшей гильзы на большей жиле недопустимо;
• Выбирайте пресс-клещи с матрицами, точно соответствующими форме и размеру гильзы - некорректная опрессовка снижает надёжность;
• После опрессовки проверьте штамповку: она должна быть ровной, без трещин и зазоров - при наличии дефектов замените гильзу;
• Для наружной установки обязательно используйте термоусадочные муфты или бандажи поверх соединения - это компенсирует отсутствие собственной герметизации;
• Артикул 88087 - храните в сухом помещении, избегайте попадания воды и грязи на лужёную поверхность до момента монтажа.
