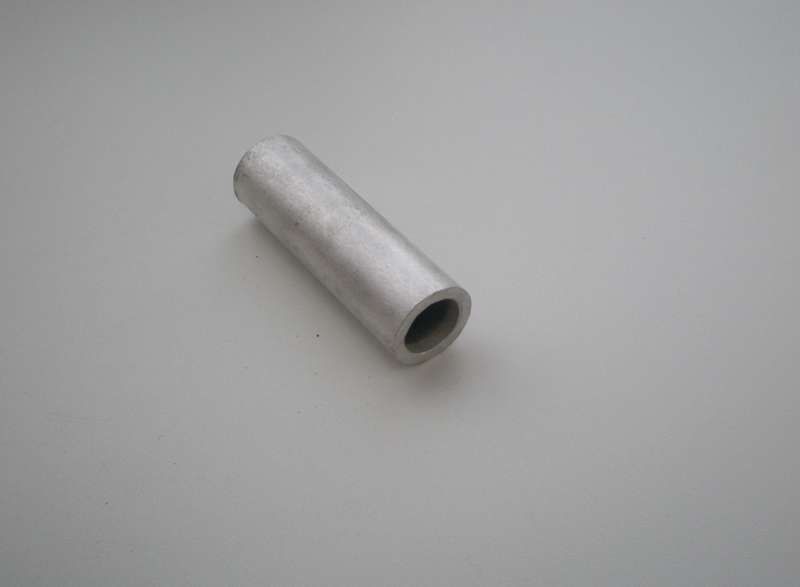

Гильза соединительная ГМЛ 120-17 УХЛ3 опрес. луженая медн. CuPRO КЗОЦМ 7230

Гильза медная соединительная луженая ГМЛ 120-17 Т2 для опрессовки - это надёжный элемент для создания механически устойчивого и электрически эффективного соединения между медными жилами кабеля. Произведённая компанией КЗОЦМ, эта гильза рассчитана на работу в тяжёлых условиях и применяется там, где важна долговечность контакта и стабильность передачи тока.

Назначение и область применения

Гильза медная соединительная луженая ГМЛ 120-17 Т2 для опрессовки используется исключительно для соединения медных жил кабелей и проводов сечением 120 мм2. Применяется в системах распределения энергии, где требуется высокая плотность тока и минимальное переходное сопротивление. Подходит для монтажа в силовых щитах, подстанциях, на промышленных объектах, в транспорте и строительстве. Назначена для работы в закрытых помещениях и на открытых участках при соблюдении условий эксплуатации.

Технические характеристики

• Материал: Электротехническая медь марки М2 - обеспечивает высокую электропроводность и термическую стабильность.
• Поперечное сечение: 120 кв.мм - соответствует кабелям с аналогичным сечением жил.
• Покрытие: Лужёная оловом - предотвращает окисление поверхности меди, снижает риск коррозии, улучшает совместимость с паяльником при необходимости доработки.
• Способ монтажа: Только опрессовка - требует специального инструмента (клещей или пресса); сварка и пайка не предусмотрены конструкцией.
• Рабочее напряжение: До 35 кВ - допустимо использование в средневольтовых сетях.
• Диапазон температур: От -70 C до +45 C - сохраняет целостность даже при экстремальных перепадах, но не рекомендовано длительное воздействие выше +45 C.
• Исполнение: Стандартное - без дополнительной защиты, герметизации или фиксаторов.

Совместимость и монтаж

Гильза медная соединительная луженая ГМЛ 120-17 Т2 для опрессовки совместима только с одножильными и многожильными медными проводами сечением 120 мм2. Для правильного монтажа необходимо:

• Подбирать инструмент для опрессовки с матрицей, подходящей по форме и размеру гильзы (обычно указывается в документации к прессу).
• Не перегревать гильзу во время опрессовки - избыточная деформация повредит внутреннюю структуру меди.
• Удалять изоляцию точно на длину гильзы; лишняя изоляция внутри вызывает плохой контакт.
• Обязательно проверять качество опрессовки после установки - штырь не должен выступать, а сама гильза должна равномерно сплющена без трещин.

Безопасность и стандарты

Производится согласно требованиям ГОСТ 7385–91 и другим нормативам для кабельных соединителей. Соответствует классу безопасности для электромонтажа в зонах с повышенной нагрузкой. Условия эксплуатации обеспечивают безопасность при работе в соответствии с ПУЭ. Не содержит опасных веществ, соответствует RoHS.

Преимущества

• Высокая электропроводность благодаря материалу M2 - потери мощности минимальны.
• Оловянное покрытие продлевает срок службы в условиях влаги и химически активной среды.
• Механическая прочность после опрессовки - соединение выдерживает вибрации и нагрузки, характерные для промышленного оборудования.
• Широкий температурный диапазон - работает в холодных регионах и вблизи нагреваемых устройств.

Ограничения применения

• Не алюминиевые жилы - смешивание материалов создаёт гальванопара и быстрый выход из строя.
• Не предназначен для постоянного погружения в жидкости - хотя лужение защищает от влаги, гильза не имеет герметичной изоляции.
• Не следует использовать при температурах выше +45 C более нескольких часов - возможна потеря механической прочности материала.
• Требуется точное соответствие сечения - попытки запихнуть жилу меньшего/большего сечения приведут к плохому контакту или разрушению гильзы.

Примеры использования

• Соединение кабелей питания на промышленных конвейерах.
• Монтаж ответвлений в распределительных пунктах 10–35 кВ.
• Формирование соединений в электросистемах тепловозов и метро.
• Переборка старых кабельных трасс в зданиях с заменой поврежденных участков.

Практические советы

• Перед монтажом осмотрите гильзу на наличие деформаций - даже маленький изгиб может нарушить контакт.
• Выбирайте пресс с регулировкой усилия - слишком большое давление раздавливает гильзу, недостаточное - даёт слабый контакт.
• Если планируете последующую пайку - используйте канифоль и мягкий припой; горячий воздух или паяльники с высокой температурой могут испортить лудёное покрытие.
• Храните гильзы в сухом месте - даже лужёные образцы могут окисляться при длительном контакте с солёным воздухом или конденсатом.
• На каждый типоразмер есть свои клещи - не экономьте на инструменте. Гильза ГМЛ 120-17 Т2 требует профессионального пресса, а не универсальных клещей.
