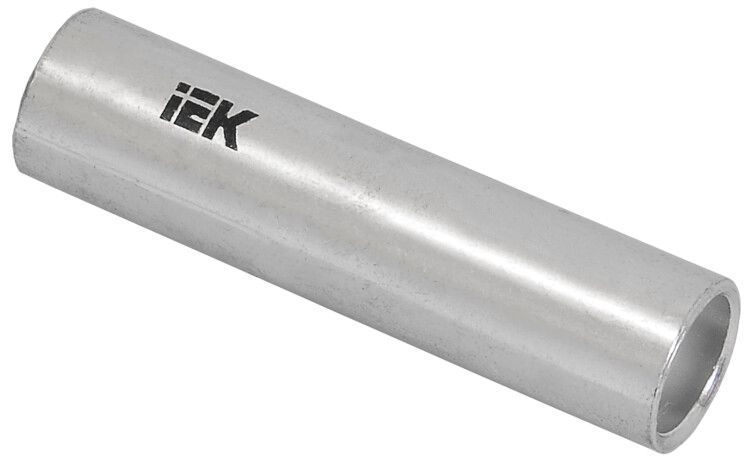

Гильза соединительная ГМЛ-120 луженая медн. IEK UGTY10-120-16

Гильза ГМЛ-120 медная луженая соединительная от IEK - это надёжный стыковой соединитель для медных и алюминиевых проводников сечением 120 кв.мм, рассчитанный на работу до 10 кВ. Артикул ugty10-120-16 соответствует сертифицированному исполнению, подходящему для промышленной и энергетической автоматизации.

Назначение и область применения

Гильза ГМЛ-120 медная луженая соединительная используется для создания прочного и долговечного электрического соединения между двумя проводниками одного или разнородных материалов - медь-медь, медь-алюминий, алюминий-алюминий. Подходит для силовых цепей высокого напряжения до 10 кВ. Применяется в распределительных устройствах, трансформаторных подстанциях, кабельных ответвлениях, на опорах ЛЭП и в других местах, где требуется надёжное соединение без сварки или пайки.

Технические характеристики

• Материал: медь, лужённая поверхность - снижает окисление и улучшает контакт
• Поперечное сечение: 120 кв.мм - для каждого из подключаемых проводников
• Напряжение: до 10 кВ - класс изоляции для среднего и высокого напряжения
• Наружный диаметр: 19 мм
• Внутренний диаметр: 15 мм - обеспечивает плотную посадку жил
• Форма: длинная - увеличивает зону контакта и равномерность распределения давления при опрессовке
• Способ монтажа: опрессовка специальными клещами
• Подходит для многожильных проводников: да
• Цвет: серый - визуальное отличие от других типов гильз
• Срок службы: 5 лет - при соблюдении условий эксплуатации
• Исполнение: стандартное - без дополнительной изоляции

Совместимость и монтаж

Гильза ГМЛ-120 медная луженая соединительная совместима с любыми медными и алюминиевыми одножильными и многожильными проводниками сечением 120 кв.мм. Для монтажа необходимы гидравлические или механические опрессовочные клещи с матрицей, соответствующей размеру гильзы (диаметр 19 мм). Перед опрессовкой зачищают изоляцию на длине, равной половине длины гильзы, и вставляют проводники с обоих концов. После опрессовки проверяют качество соединения - отсутствие трещин, равномерность деформации, герметичность контакта. Не допускается использование плоскогубцев или обычных клещей - это приведёт к плохому контакту и перегреву.

Безопасность и стандарты

Гильза ГМЛ-120 медная луженая соединительная соответствует требованиям ГОСТ 7385-78 и другим нормативам для соединителей высоковольтных кабелей. Лужёное покрытие предотвращает коррозию и повышает электропроводность. Напряжение 10 кВ позволяет использовать её в системах распределения электроэнергии, однако не рекомендуется применять вне закрытых распределительных устройств или в условиях постоянного воздействия открытой среды без дополнительной защиты.

Преимущества

• Высокая электропроводность благодаря меди и лужению - минимизация потерь и нагрева
• Устойчивость к окислению - продлевает срок службы соединения
• Длинная форма - обеспечивает более равномерное распределение усилия при опрессовке и большую площадь контакта
• Совместимость с разнородными материалами - возможность соединять медь и алюминий без переходных элементов
• Стандартизированный размер - гарантирует совместимость с распространёнными опрессовочными инструментами

Ограничения применения

• Не предназначен для работы при температуре выше +90 C - возможна потеря механической прочности
• Не имеет внутренней изоляции - требует обязательной внешней изоляции (термоусадочных трубок, изолирующих колпачков) после монтажа
• Не применяется в условиях постоянного погружения в воду или повышенной влажности без дополнительной герметизации
• Срок службы 5 лет указан при нормальных условиях; в агрессивных средах (промышленные выбросы, солевые осадки) необходимо контролировать состояние соединения чаще
• Не подходит для одножильных проводников меньшим сечением - риск выдавливания металла и нарушения контакта

Примеры использования

• Соединение фазных кабелей 10 кВ на воздушных линиях электропередачи
• Разводка силового кабеля в КТП (комплектных трансформаторных подстанциях)
• Объединение двух участков кабеля при ремонте или удлинении линии
• Присоединение алюминиевой шины к медному кабелю в распределительном щите
• Создание ответвлений в кабельных сетях промышленных предприятий

Практические советы

• Перед установкой всегда проверяйте соответствие сечения провода и гильзы - даже небольшая разница приведёт к перегреву
• Используйте только те опрессовочные матрицы, которые указаны производителем для гильз ГМЛ-120
• После опрессовки обязательно изолируйте место соединения термоусадкой с клеевым слоем - это исключит попадание влаги и пыли
• При работе с алюминием используйте антиоксидантную пасту - она предотвратит образование оксидной плёнки
• Артикул ugty10-120-16 от IEK - единственный вариант в этом ряду с таким сочетанием параметров; другие аналоги могут иметь отличающиеся размеры или материалы
• Храните гильзу в сухом месте - длительное хранение во влажной среде может снизить эффективность лужения
