Гильза медная луженная для жилы 120кв.мм (ГМЛ) | 2M720 DKC ДКС

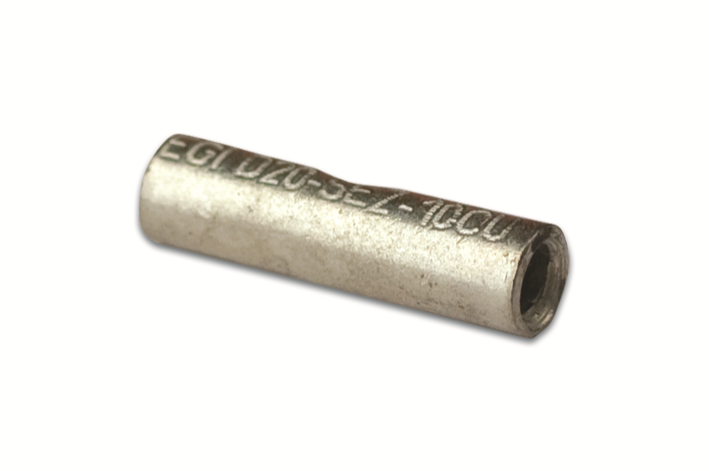

Гильза медная луженая для жилы 120 кв.мм (ГМЛ, ГМЛ-DKC) от DKC - это стыковой соединитель для надёжного соединения медных жил кабелей с сечением 120 мм2, применяемых в сетях до 10 кВ. Благодаря лужению и точному исполнению, ГМЛ-DKC обеспечивает долговечное и безопасное соединение даже в агрессивных средах.

Назначение и область применения

Гильза медная луженая для жилы 120 кв.мм (ГМЛ, ГМЛ-DKC) используется для создания стыкового соединения между двумя медными жилами кабелей - как однопроволочными, так и многопроволочными. Применяется в распределительных устройствах, кабельных муфтах, трансформаторных подстанциях и других объектах высоковольтной сети до 10 кВ. Подходит для прокладки в помещениях и на открытом воздухе, где требуется устойчивость к влаге и окислению.

Технические характеристики

• Материал: медь М1 (чистота 99,9%) - обеспечивает низкое электрическое сопротивление и хорошую теплопроводность.
• Покрытие: лужёное - защищает поверхность от коррозии, предотвращает образование оксидов и улучшает контакт при опрессовке.
• Сечение жилы: 120 кв.мм - рассчитана на работу с кабелями именно этого сечения.
• Тип соединения: стыковой - соединяет две жилы конец в конец, без ответвлений.
• Форма: длинная - увеличенная длина позволяет равномерно распределить усилие при опрессовке и повысить механическую прочность соединения.
• Уровень напряжения: до 10 кВ - соответствует требованиям для средневольтных кабельных систем.
• Тип проводника: совместима со сплошными и многожильными жилами.
• Исполнение: стандартное - без специальных модификаций, соответствует типовым нормам.
• Количество ответвлений: 1 - только одно входное и одно выходное отверстие, без боковых выводов.

Совместимость и монтаж

Гильза медная луженая для жилы 120 кв.мм (ГМЛ, ГМЛ-DKC) требует использования пресс-клещей с матрицей, подходящей под её размер и форму. Для правильного монтажа необходимо:

• Зачистить изоляцию с каждой жилы на длину, равную половине длины гильзы - это гарантирует полное погружение жилы в корпус.
• Использовать внутренний ограничитель - он автоматически выравнивает глубину ввода жилы с обоих концов, исключая перекосы и недостаточное заполнение.
• Опрессовывать в 2–4 местах, равномерно распределив давление по всей длине гильзы.
• Не использовать с алюминиевыми или медно-алюминиевыми жилами - материал гильзы совместим только с медью.

Безопасность и стандарты

Гильза ГМЛ-DKC изготовлена из меди М1, соответствует требованиям к электрической безопасности в сетях до 10 кВ. Произведённая по технологии DKC, она прошла контроль качества на соответствие внутренним стандартам компании, ориентированным на европейские практики (IEC 61238-1). Лужёное покрытие снижает риск возникновения электрохимической коррозии при контакте с другими металлами в условиях повышенной влажности.

Преимущества

• Высокая надёжность соединения благодаря лужению - продлевает срок службы контакта в агрессивной среде.
• Длинная форма гильзы обеспечивает большую площадь контакта и лучшую механическую устойчивость.
• Внутренний ограничитель упрощает монтаж и минимизирует человеческий фактор - жила всегда вставляется на нужную глубину.
• Совместимость с любыми типами медных жил - как однопроволочными, так и многопроволочными.
• Поддержание низкого переходного сопротивления после опрессовки - снижает нагрев в месте соединения.

Ограничения применения

• Не применяется для соединения алюминиевых или композитных жил - возможна электрохимическая коррозия.
• Не предназначен для работы при температуре выше +150 C длительно - превышение может повредить луд и изоляцию.
• Не рекомендуется использовать в качестве ответвительного элемента - имеет только два конца, без боковых отводов.
• Требует обязательного использования качественного пресса - некорректная опрессовка снижает надёжность соединения.

Примеры использования

• Соединение жил кабелей КВВГнг(А)-LS 1x120 в кабельной муфте на подземном участке трассы.
• Объединение фазных проводников в распределительном щите 10 кВ на трансформаторной подстанции.
• Ремонт повреждённого участка силового кабеля в промышленном цеху с высокой влажностью.
• Монтаж заземляющих контуров с использованием медных шин сечением 120 мм2.

Практические советы

• Перед установкой проверьте, чтобы внутренняя поверхность гильзы была чистой и без следов окисления - даже лужёная медь может потерять защиту при хранении в сыром помещении.
• Выбирайте пресс-матрицу точно по размеру гильзы - использование неверной формы вызывает деформацию и снижение плотности контакта.
• После опрессовки осмотрите место соединения: должны отсутствовать трещины, выпуклости или непроконтролируемые зазоры.
• Для защиты от внешних воздействий используйте термоусадочные трубки или герметичные муфты - особенно при открытой прокладке.
• Артикул 2m720 - это единственный номер для заказа этой модели в серии Quadro от DKC; другие артикулы могут обозначать аналоги с другим сечением.
